带轮驱动外啮合齿轮供油输送结构

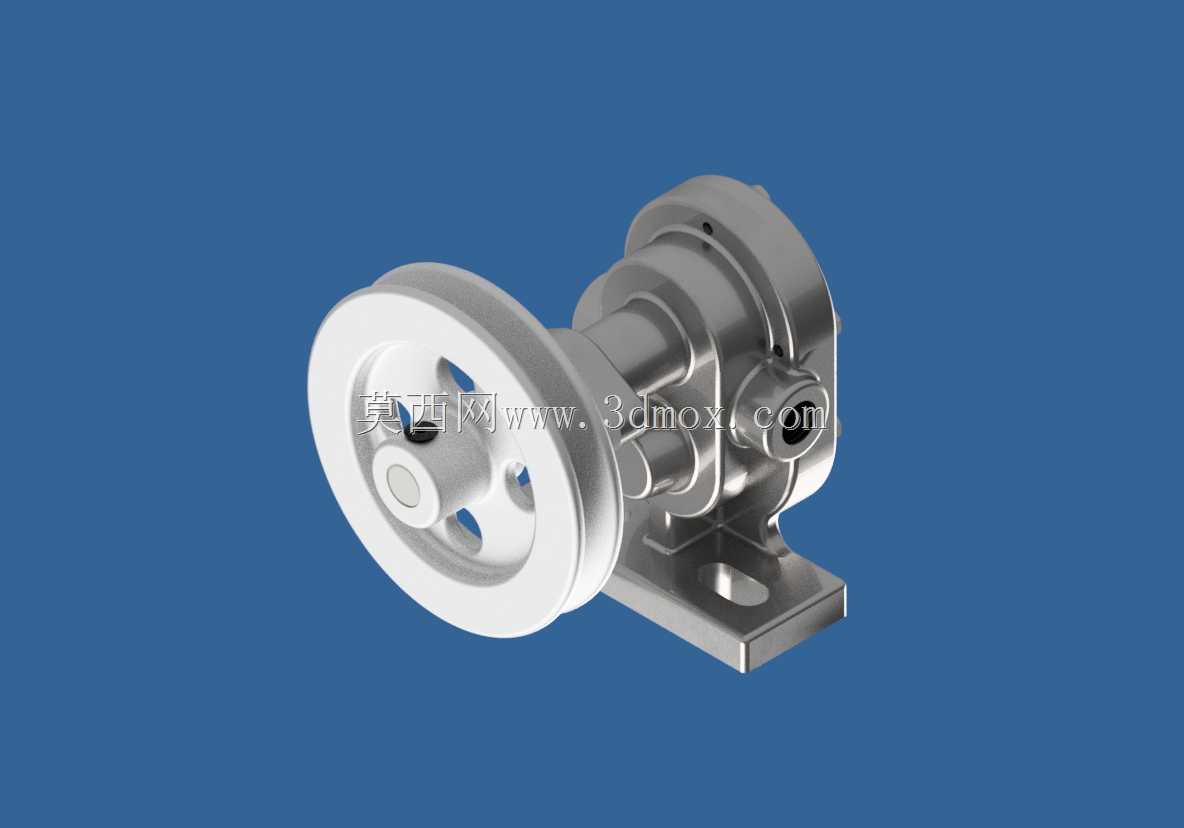

　　这套齿轮供油结构的三维建模，完全围绕低压液压系统、小型润滑回路的实际工况展开，没有做多余的装饰性结构，所有特征都对应实际加工与装配需求。先从安装边界说起，底部的安装底座采用带长圆孔的平板结构，两个安装孔的中心距预留了±3mm的调节余量，适配不同机架的安装孔位偏差，底座厚度按照1.5倍泵体壁厚设计，避免安装螺栓压紧时出现底座变形，导致泵体内部齿轮副卡滞。泵体的进出油口采用内螺纹接口，位置设置在泵体侧下方，既避免管路干涉带轮传动区域，也能保证停机时泵腔内部留存部分油液，下次启动时快速建立油压，不会出现长时间空转磨损齿轮副的问题。

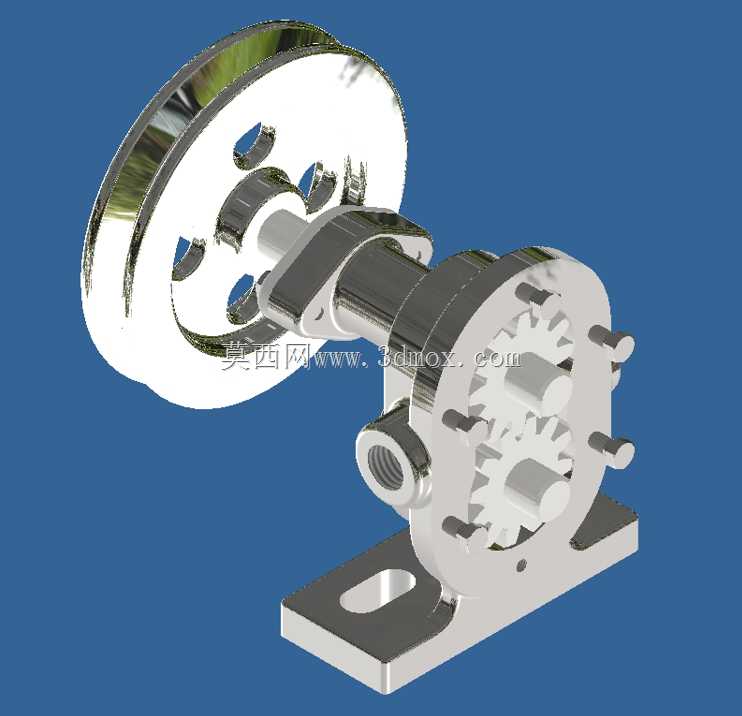

　　从功能特性来看，这套结构采用外啮合直齿轮作为核心输送元件，两个齿轮的参数完全一致，齿宽与泵腔深度的配合间隙控制在0.02-0.04mm之间，既保证齿轮转动时不会与泵腔端面发生摩擦，又能把端面泄漏量控制在允许范围内，保证容积效率。主动轴一端伸出泵体，安装带轮结构，带轮采用辐板式带减重孔的设计，既减轻转动惯量，降低启动时的冲击载荷，也能通过带传动实现过载保护——一旦系统出现堵塞导致泵轴扭矩骤增，皮带会先打滑，避免齿轮断齿或者轴类零件变形。主动轴和从动轴的支撑部位都设计了轴套安装位，没有采用集成式轴承座，是考虑到这类低压润滑泵的工作转速不高，铜基轴套的耐磨性完全满足需求，同时能压缩整体结构尺寸，降低加工成本。

　　设计思路上，整个泵体采用剖分式结构，泵盖与泵体的定位通过两个定位销实现，装配时不需要反复调整齿轮啮合间隙，只要把定位销敲入即可保证齿轮副的侧隙在合理范围，维修时拆开泵盖就能直接更换齿轮或者轴套，不需要把整个泵从机架上拆下来，大幅降低现场维护的工作量。带轮与主动轴的连接采用平键加轴端挡圈的固定方式，平键的长度比带轮轮毂短2mm，避免装配时键突出轮毂端面，轴端挡圈用内六角螺钉固定，日常检查皮带松紧度时不需要拆卸带轮，只要松开电机安装座的调节螺栓就能调整皮带张紧力。

　　实际应用场景里，这类齿轮泵大多用在小型机床的润滑系统、小型液压站的补油回路、燃油输送的低压管路中，额定工作压力不超过2.5MPa，输送介质为粘度10-500cSt的润滑油或者轻质燃油，不适合输送含固体颗粒的介质，否则会快速磨损齿轮齿面和泵体内壁，导致内泄增大、输出压力不足。建模时特意还原了齿轮齿顶与泵体内壁的微小间隙，这个间隙一般控制在0.03-0.05mm，间隙过大会导致容积效率下降，间隙过小则会因为加工误差或者热膨胀出现齿顶刮蹭泵腔的问题。另外，泵体上的泄油通道也做了还原，这个通道把轴套处泄漏的油液引回泵的吸油腔，既避免轴封处因为油压过高出现漏油，也能回收泄漏的油液，减少介质浪费。

　　从外形尺寸的适配性来说，整个结构的总长度（从带轮外端面到泵盖外端面）控制在180mm以内，总高度（从底座安装面到带轮顶端）不超过120mm，宽度方向（进出油口侧到泵体另一侧）在90mm左右，整体体积小巧，适合安装在空间紧凑的设备内部，不需要预留太大的维护空间，只要在带轮侧面预留出皮带更换的操作空间即可。进出油口的螺纹规格采用常用的管螺纹，和市面上常规的液压管路接头完全适配，不需要额外制作转换接头，降低现场安装的配件成本。建模时所有的倒角、退刀槽都按照实际加工工艺做了还原，比如轴类零件的台阶处都有2mm的退刀槽，泵体的安装孔口都有1×45°的倒角，方便装配时导入螺栓，也避免锐边割伤安装人员。
