小型遥控固定翼航模飞机结构设计

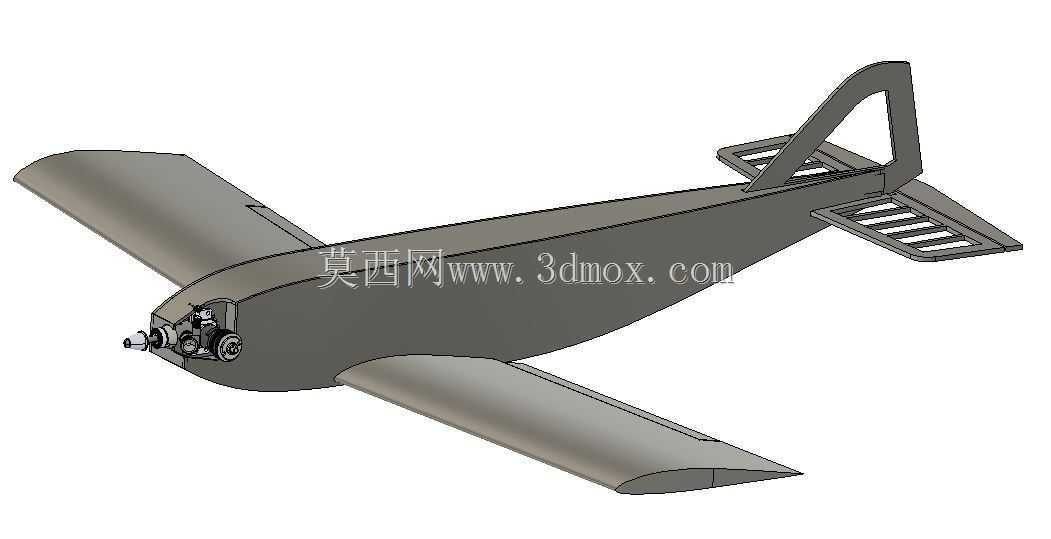

　　这款小型固定翼遥控航模的整体结构围绕轻量化、易操控、耐小幅磕碰的使用需求展开设计，机身主体采用流线型纺锤式截面，从机头动力舱位置向机尾方向平滑收窄，既能够降低低速飞行时的空气阻力，也能为内部的动力组件、遥控接收机、舵机以及电池预留充足的安装空间。机头位置预留的动力安装位适配0.8cc排量的小型活塞式发动机，安装边界做了环形加强筋结构，能够抵消发动机运转时产生的高频振动，避免振动传递到机身中段导致电子元器件出现接触不良的问题，同时机头前端的整流罩轮廓与发动机散热结构做了匹配设计，保证飞行过程中迎面气流能够直接流经发动机散热片，维持动力系统的工作温度在合理区间。

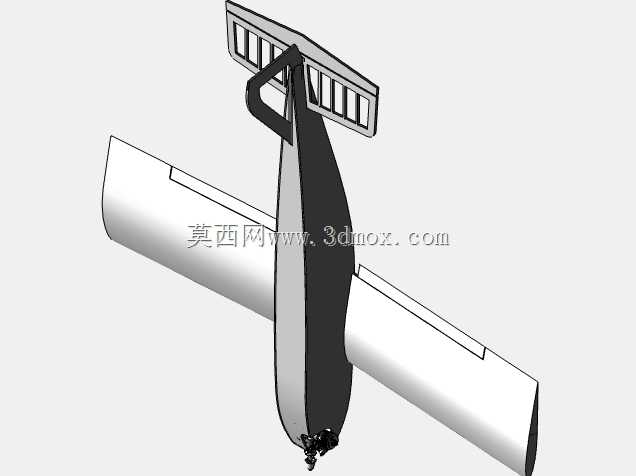

　　机翼采用上单翼布局，翼型选用低速升阻比表现优异的平凸翼型，翼展控制在690毫米，机翼与机身的连接位置设计了快拆卡扣结构，不需要额外工具即可完成机翼的拆装，方便日常携带与运输，机翼后缘预留了副翼舵面的安装槽位，舵面与主翼的铰接位置采用薄型柔性连接结构，既能够保证舵面偏转的灵活性，也能减少飞行过程中的气流分离，提升低速飞行时的操控稳定性。尾翼部分采用常规布局，垂直尾翼与水平尾翼均做了镂空格栅式减重设计，在保证结构刚度满足飞行受力要求的前提下，尽可能降低尾部结构重量，避免整机重心过度靠后导致飞行时出现俯仰不稳定的问题，尾翼舵面的传动走线从机身内部的预留线槽穿过，不会外露在机身表面破坏气动外形。

　　整机长度控制在570毫米，重心设计位置位于机翼弦长的三分之一处，这个重心位置能够保证航模在无操控输入时保持平稳的滑翔姿态，降低新手操控的难度。机身下半部分设计了可拆卸的舱盖结构，打开后即可完成电池更换、接收机调试以及舵机连杆的调整工作，舱盖与机身的配合位置做了定位止口，能够避免飞行过程中舱盖意外脱落。起落架部分采用前置单轮加尾部支撑的简易布局，适合在平整的草地或者硬质铺装路面完成起降，起落架与机身的连接位置做了弹性缓冲结构，能够吸收降落时的冲击载荷，避免硬着陆时冲击力直接传递到机身主体导致结构开裂。

　　从实际应用场景来看，这类小型航模既可以作为航空模型爱好者的入门练习机型，也可以用于小型飞控系统的户外验证测试，整体结构的加工适配性较强，机身、机翼等主要结构件既可以采用轻木蒙皮的传统航模工艺制作，也可以使用发泡材料切割或者3D打印的方式快速制作原型，在结构设计阶段就已经考虑了不同加工工艺的公差适配问题，各个部件的安装配合间隙预留合理，不需要后期大量修配即可完成总装。在气动设计层面，整机的低速失速速度较低，即使在较小的户外场地也能完成飞行操作，尾翼的舵面偏转角度做了机械限位，避免舵面偏转过量导致飞行姿态失稳，机身侧面的走线槽同时兼顾了结构减重与布线规整的需求，所有传动连杆的连接位置都预留了调节长度的螺纹结构，方便在地面调试阶段调整舵面的中立位置与最大偏转量，匹配不同操控习惯的使用需求。
