家用独立式燃木采暖炉外观结构设计

　　这款燃木炉的三维结构设计，核心面向独立住宅、乡村自建房、小型民宿的分户采暖场景，区别于集中供暖覆盖不到的区域，或是追求真火采暖氛围感的室内空间使用，实际使用中既可以承担单房间的主采暖热源，也能作为客厅、茶室等区域的辅助采暖与氛围装饰设备，适配没有燃气管道覆盖、木柴获取便利的区域使用。

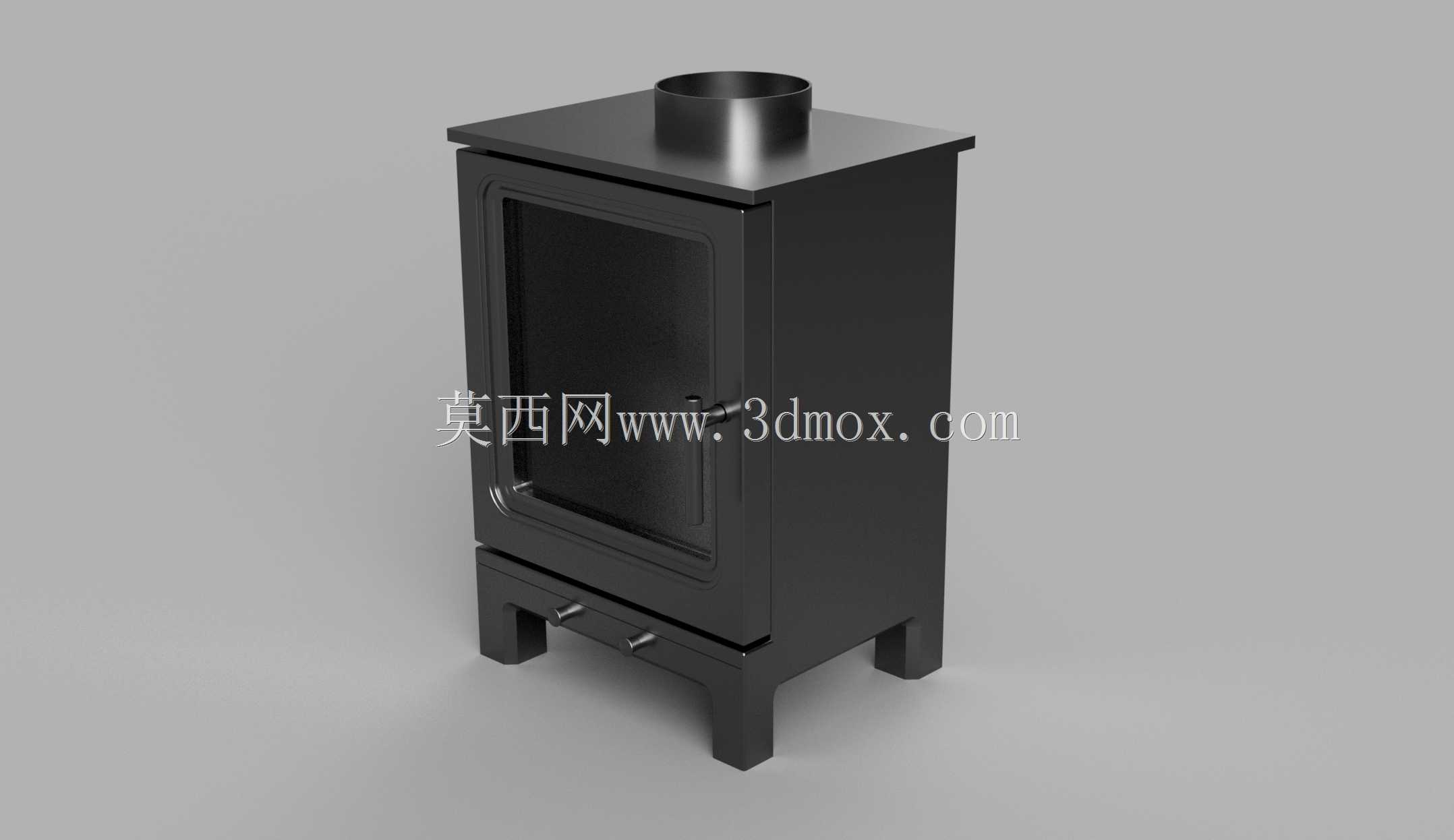

　　从功能特性来看，该结构采用立式方正柜体布局，顶部设置圆柱形排烟接口，可直接对接标准直径的不锈钢排烟管，将燃烧产生的废气导出室外，接口与炉体顶板采用满焊衔接的结构逻辑，建模时预留了3mm的密封胶圈安装槽位，避免实际装配后出现漏烟问题。正面配置大面积耐高温玻璃观察窗，窗框采用折边内嵌结构，玻璃与金属框之间预留陶瓷纤维密封条的安装空间，既可以观察内部木柴燃烧状态，也能阻挡火星外溅，同时通过玻璃的热辐射提升正面区域的采暖效率。炉体下部设置独立的灰斗抽屉，抽屉采用抽拉式滑轨结构，与炉腔之间设置镂空铸铁炉排，燃烧后的灰烬可直接通过炉排缝隙落入灰斗，日常清理无需打开主炉门，避免扬尘污染室内环境。炉体底部设置四个一体式支撑脚，将炉体整体抬离地面80mm高度，既可以避免炉体底部高温直接接触地面引燃铺装材料，也能在底部形成空气流通层，辅助炉体散热，降低地面区域的温度积聚。

　　设计思路上优先考虑家用场景的安装适配性，整体外轮廓控制在宽度450mm、深度380mm、高度750mm的尺寸范围内，属于中小型立式燃木炉的尺寸区间，可适配15-25㎡的封闭空间采暖需求，安装时仅需在墙体或顶面开设直径120mm的排烟孔，无需额外搭建复杂的砖砌烟囱，降低安装施工的难度。炉体外壳采用3mm厚冷轧钢板折弯焊接的结构逻辑，建模时所有折边位置均预留了R2的圆角过渡，避免尖锐边角在安装、使用过程中造成磕碰划伤，同时外壳与内部耐火衬层之间预留20mm的空气隔热层，降低外壳表面温度，避免日常误触造成烫伤。炉门采用侧开式铰链结构，铰链位置设置阻尼调节结构，可实现炉门的任意角度悬停，添加木柴时无需手扶炉门，操作便利性更强，炉门与炉体的贴合面设置一圈耐高温密封绳，保证炉腔关闭后的密封性，可通过顶部的风量调节滑块控制进风量，从而调节燃烧速率与采暖温度。

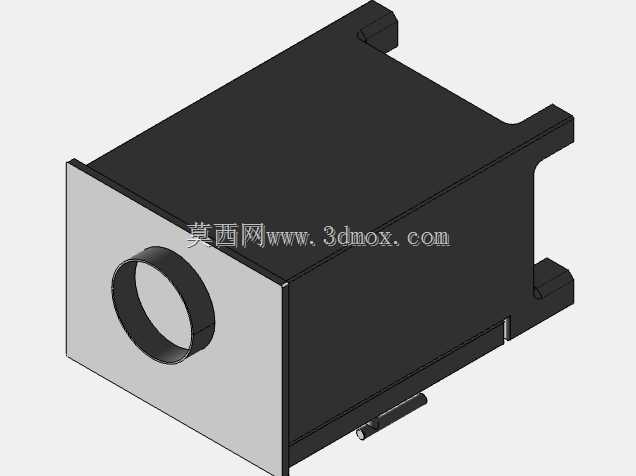

　　安装边界方面，该设备安装时要求背部距离墙面至少保持200mm的安全距离，侧面距离木质家具、窗帘等易燃物至少300mm的安全距离，正面玻璃前方1000mm范围内不得放置易燃物品，排烟管穿过墙体时必须配置阻燃隔热套管，避免高温管壁引燃墙体内部的保温材料。炉体放置的地面要求为不可燃材质，若为木质地板则需在底部铺设厚度不小于5mm的防火隔热板，隔热板尺寸需超出炉体轮廓前后左右各150mm，避免高温辐射或掉落的火星引燃地面材料。建模过程中省略了内部耐火砖、二次进风管等内部燃烧结构，仅保留了外部装配结构与安装接口尺寸，可直接用于家装方案的布局展示、炉具外壳的结构开模参考，也可作为采暖设备选型阶段的尺寸适配校核模型，帮助设计人员快速确认安装空间是否满足要求，提前规避安装位置与周边家具、硬装的干涉问题。
