交直流壁挂式储能逆变转换装置结构设计

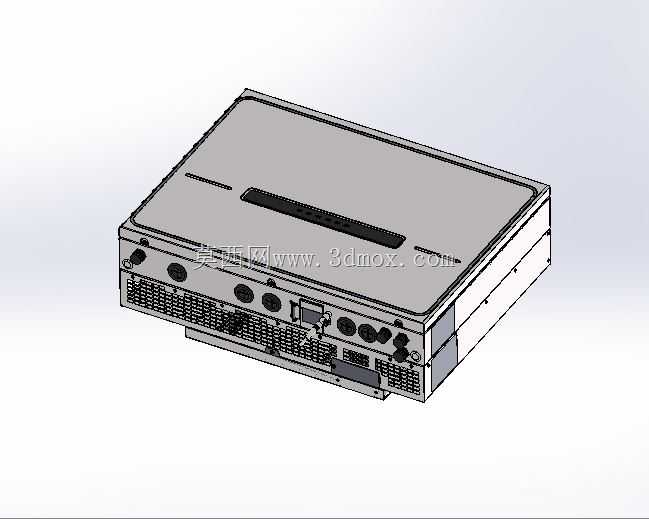

　　在分布式户用储能、小型工商业光储系统、离网型应急供电场景中，壁挂式交直流逆变装置是衔接光伏输入、电池储能端与交流负载侧的核心电能转换单元，这类设备的结构设计直接决定了现场安装效率、长期运行可靠性与运维便捷性。从结构布局来看，这款装置采用扁平式矩形金属壳体设计，整体厚度控制在适配壁挂安装的合理区间，避免突出墙面过多占用通行空间，壳体正面做一体化冲压盖板处理，仅预留状态显示窗口与高压警示标识区域，既保证外壳防护等级，也减少外露紧固件带来的安全隐患。

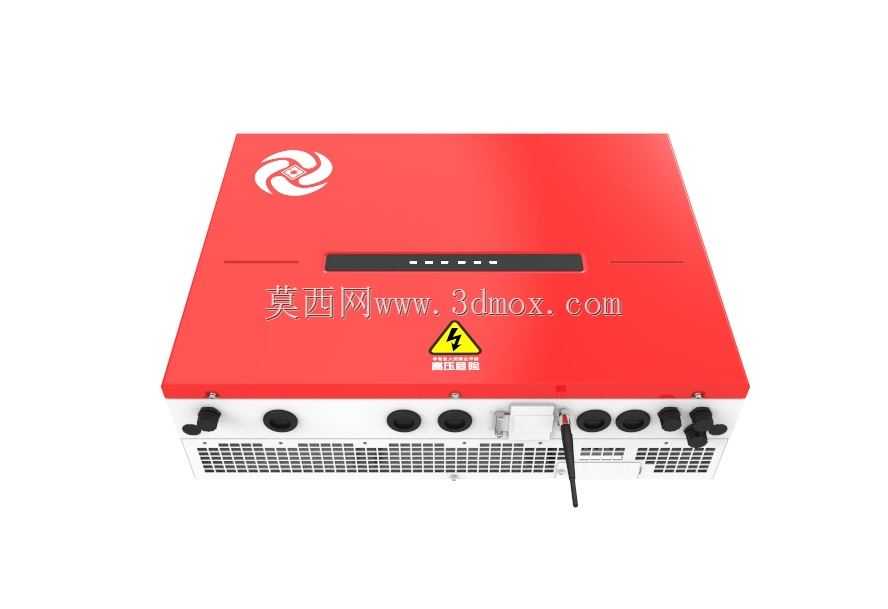

　　设备底部集中排布所有对外接口，包含三相交流输入端子、直流储能侧接线端口、交流负载输出端子以及通讯调试接口，所有接线端子区域做内凹式设计，接线完成后可通过配套的防火盖板封闭，避免人员误触带电部位，同时端子排布间距符合低压电气安全间隙要求，不同电压等级的端子之间设置绝缘分隔筋，杜绝爬电风险。核心功率回路部分，IGBT整流桥与逆变功率器件全部采用直贴式安装方案，器件通过导热绝缘垫直接压接在壳体一体化拉伸成型的散热基板上，散热基板外侧与壳体底部的通风格栅直接连通，设备运行时依靠自然对流即可带走功率器件产生的热量，无需额外配置散热风扇，既降低了设备运行噪音，也消除了风扇磨损带来的故障点，适合长期无人值守的安装场景。

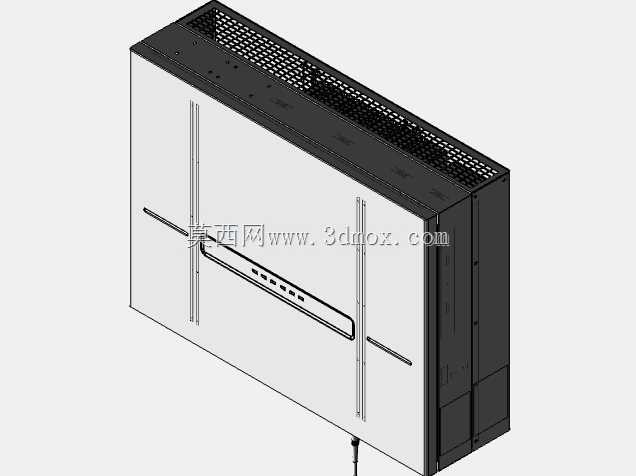

　　显示部分采用嵌入式LED指示灯组，嵌入在正面盖板的长条状开槽内，指示灯通过导光柱与内部控制板连接，无需在盖板上开设大尺寸开口，保证壳体整体结构强度，同时可直观显示设备运行状态、交直流侧工作参数与故障告警信息。安装结构上，设备背部设计有快挂式安装挂点，挂点采用冲压成型的挂钩结构，可直接卡入墙面预先固定的安装挂板卡槽内，单人即可完成设备挂装作业，挂装到位后自动触发定位卡扣，避免设备从挂板滑脱，设备底部预留辅助固定孔位，在高震动场景下可加装固定螺丝强化连接可靠性。壳体侧面与底部的通风格栅采用倾斜式百叶窗结构，格栅开孔方向向下倾斜，可在保证通风量的前提下避免灰尘、淋水直接进入设备内部，适配车库、户外设备间、厂房外墙等多种安装环境。

　　内部器件分层布局，功率器件与散热基板布置在最下层靠近通风区域，控制板、驱动板布置在中层隔离腔体内，通过金属屏蔽板与功率回路分隔，避免功率回路的电磁干扰影响控制信号稳定性，接线端子排布置在最靠近底部接口的区域，减少内部走线长度，大电流回路采用铜排连接替代多股线缆，降低线路损耗与连接发热风险。设备正面盖板采用快拆式螺丝固定，运维时仅需卸下周边几颗固定螺丝即可取下盖板，内部所有板卡均采用插拔式连接设计，更换故障板卡无需拆解整体布线，可大幅缩短现场运维时间。壳体边角做圆弧过渡处理，避免安装与运维过程中尖锐边角划伤作业人员，外壳表面采用防静电喷塑处理，适应多尘、潮湿的安装环境，所有外露金属部件均做接地处理，接地端子设置在接线区域最显眼位置，接线时可优先完成接地连接，保障作业安全。
