MOSFET功率器件热管式风冷散热结构

　　在电力电子变换装置的硬件开发环节，功率半导体器件的热管理始终是决定整机可靠性与功率密度的核心约束项，这款针对MOSFET器件设计的气冷式散热结构，正是面向中小功率开关电源、逆变模块、工业驱动板卡这类安装空间紧凑、持续载流工况占比高的应用场景开发的散热解决方案。实际工况中，MOSFET作为高频开关元件，导通损耗与开关损耗会在芯片结区持续累积热量，若散热路径热阻过高，会直接导致结温超出器件安全工作区，引发导通电阻飙升、开关特性劣化甚至永久性热击穿，因此散热结构的设计需要在有限安装空间内，平衡导热效率、流阻特性与安装适配性。

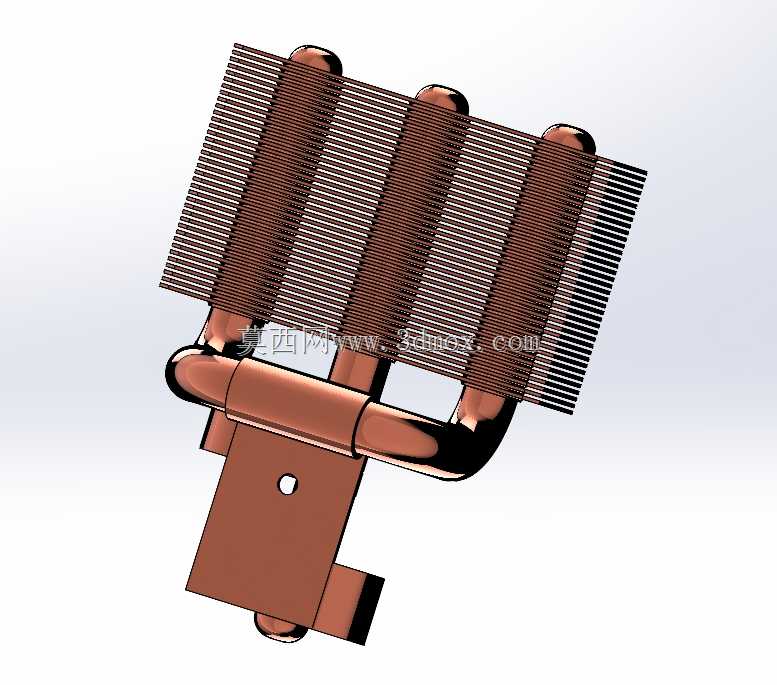

　　从结构组成来看，该散热结构采用热管与穿片式鳍片结合的导热路径设计，底部为与MOSFET塑封本体或金属散热 tab 直接贴合的铜质安装基座，基座表面预留标准安装定位孔，可通过压片或螺丝直接固定在PCB板对应器件位置，基座与器件接触面需做平面度处理，实际装配时配合导热硅脂或导热垫片填充微观间隙，降低接触热阻。基座上方连接三根弯折成型的烧结热管，热管内部的毛细结构可将基座吸收的热量快速传导至上部的鳍片组，相比纯铜或纯铝实体散热结构，热管的轴向导热效率是纯铜的数十倍，可有效避免热量在基座区域堆积，让鳍片整体温度分布更均匀，提升鳍片有效散热面积利用率。上部鳍片采用等间距平行铝质穿片结构，鳍片厚度与间距经过流阻匹配设计，在自然对流或低风速强制风冷条件下，空气可顺畅穿过鳍片间隙带走热量，不会因鳍片过密导致风阻过大、散热风量不足，也不会因鳍片间距过大浪费有效散热面积。

　　设计过程中需要重点考量几个核心边界：首先是安装尺寸约束，基座的长宽尺寸需要匹配常规TO-220、TO-247封装MOSFET的散热面尺寸，同时整体高度不能超出板卡上方的器件限高要求，避免与机箱盖板或上层板卡产生干涉；其次是重量控制，热管加铝鳍片的组合相比同热阻的纯铜散热器重量降低40%以上，可减少PCB板的长期承重应力，避免车载、振动工况下板卡焊点疲劳开裂；再者是热管的弯折半径设计，弯折处不能出现管腔塌陷导致毛细结构失效，弯折角度需要适配鳍片组的布置位置，让热管与鳍片的结合面保持足够的过盈量，减少热管到鳍片的传导热阻。

　　实际应用中，该散热结构可适配10A-50A载流等级的MOSFET器件，在自然对流条件下可将持续工作的器件结温控制在85摄氏度以内，若配合板载轴流风扇进行强制风冷，散热能力可提升60%以上，满足更高功率密度的设计需求。结构设计时还考虑了多器件并联的安装适配性，基座侧面预留扩展平面，可根据实际发热功率需求，将多个相同散热结构并排拼接，覆盖多颗并联MOSFET的散热区域，无需重新开模定制整体散热结构，降低小批量项目的开发成本。鳍片边缘做了钝化折边处理，避免生产装配过程中割伤操作人员，同时折边结构可提升鳍片整体刚度，减少运输、振动工况下鳍片变形的概率，保证长期使用过程中散热风道的一致性。
