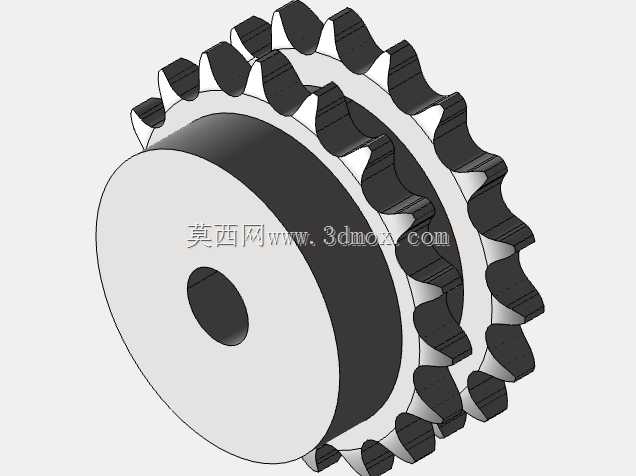

RS60系列双排18齿工业传动链轮

　　链传动作为机械传动系统中应用极为广泛的动力传递形式，在重载、低速、工况环境复杂的输送线、农机传动、矿山设备、物流分拣线、包装机械主机传动段都有着不可替代的作用，而链轮作为链传动的核心啮合零件，其齿形精度、结构强度、安装适配性直接决定了整套传动系统的运行寿命与传动效率。这款RS60规格的双排18齿链轮，针对双排链条的传动需求设计，相比单排链轮，同等节距条件下可承受更高的传动扭矩，适合动力输入输出端载荷较大、传动中心距适中的设备布局场景。

　　从结构设计来看，该链轮采用整体式轮毂与齿圈一体化结构，没有分体式结构的连接松动风险，适合中高速连续运转的工况。中心安装孔为光孔设计，可根据实际配套轴径进行二次精加工键槽、顶丝孔，适配不同厂家的输出轴尺寸，给现场安装调试留出了足够的调整空间。齿部轮廓严格匹配ANSI RS60链条的节距、滚子外径参数，齿侧间隙控制在合理范围，既不会因为间隙过小出现卡链、爬齿现象，也不会因为间隙过大导致传动冲击、噪音超标、链条磨损加快的问题。双排齿的齿位同轴度精度是这类零件的设计核心，两排齿的轴向位置偏差需要控制在链条内节宽度允许的公差范围内，否则会出现单侧链条受力、偏磨、断链的故障，建模过程中需要以中心孔轴线为基准，对两排齿的特征做同轴度约束，保证加工后齿位的对齐精度。

　　从安装边界来看，这款链轮的轮毂直径、齿顶圆直径、总厚度都适配标准RS60双排链条的安装空间要求，轮毂长度足够容纳标准锁紧螺母或者顶丝的安装位置，轴向定位时不需要额外加装过多垫片，可直接靠轴肩实现初步定位。齿根部分做了合理的圆角过渡，避免热处理过程中出现应力集中导致的齿根断裂问题，实际生产中这类链轮通常采用45号钢调质处理后齿面高频淬火，硬度达到HRC40-45即可满足大多数常规工况的耐磨要求，如果是腐蚀环境或者高负载工况，也可以更换不锈钢或者40Cr材料做相应的表面处理。

　　在实际选型配套过程中，18齿的齿数选择属于兼顾传动平稳性与结构尺寸的折中方案，链轮齿数过少会导致链条动载荷增大、多边形效应明显，传动过程中冲击振动加剧，齿数过多则会导致链轮整体直径过大，设备布局空间占用增加，同时链条磨损后容易出现跳齿脱链问题。18齿的设计刚好适配大多数常规动力传动的转速区间，在电机输出端经一级减速后带动链轮传动的场景中，这个齿数的链轮既不会让结构过于笨重，也能保证传动过程的平稳性，降低运行噪音。双排结构的设计让动力可以均匀分布在两排链条上，单排链条承受的载荷降低近一半，在同等负载条件下，链条的安全系数更高，维护周期更长，适合连续运行的生产线类设备，减少停机维护的时间成本。

　　建模过程中，齿形的生成需要严格遵循对应链条的齿形标准，先绘制单排齿的截面轮廓，通过圆周阵列生成整圈齿形后，再按照双排链条的排距偏移复制出第二排齿的特征，最后合并轮毂与齿圈的实体，对所有锐边做倒角处理，避免安装过程中划伤操作人员，也减少应力集中点。中心孔的尺寸在建模时可以先按照通用轴径预留加工余量，方便后续根据实际轴的尺寸做调整，轮毂端面可以预留顶丝孔的位置标记，方便加工时直接定位钻孔。这类链轮在装配时需要注意两轴的平行度，以及链轮端面的跳动量，否则会加速链条和链轮的磨损，安装完成后需要调整链条的张紧度，保证下垂量在合理范围内，过紧会加剧磨损，过松则容易出现跳齿。
