在流体输送类设备的传动链路里,这类配套泵体使用的轴承部件,核心作用是承载泵轴运转过程中的径向与轴向复合载荷,同时将泵轴的运转摩擦系数控制在极低区间,保障叶轮端的输出同轴度,避免运转过程中出现轴系窜动、密封件偏磨等常见故障。从实际应用场景来看,这类轴承多适配于中小流量的工业输送泵、小型增压泵类设备,常见于化工流体输送、民用供水增压、小型液压动力单元的动力端支撑位置,相比普通标准深沟球轴承,其外圈做了加厚的一体化定位台结构,不需要额外加装定位套就可以直接嵌入泵体的轴承安装腔,大幅减少装配环节的零件数量,也能避免多零件配合带来的累计公差问题。

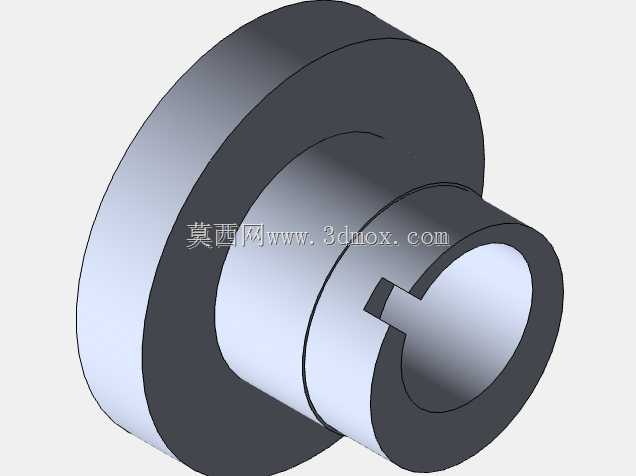

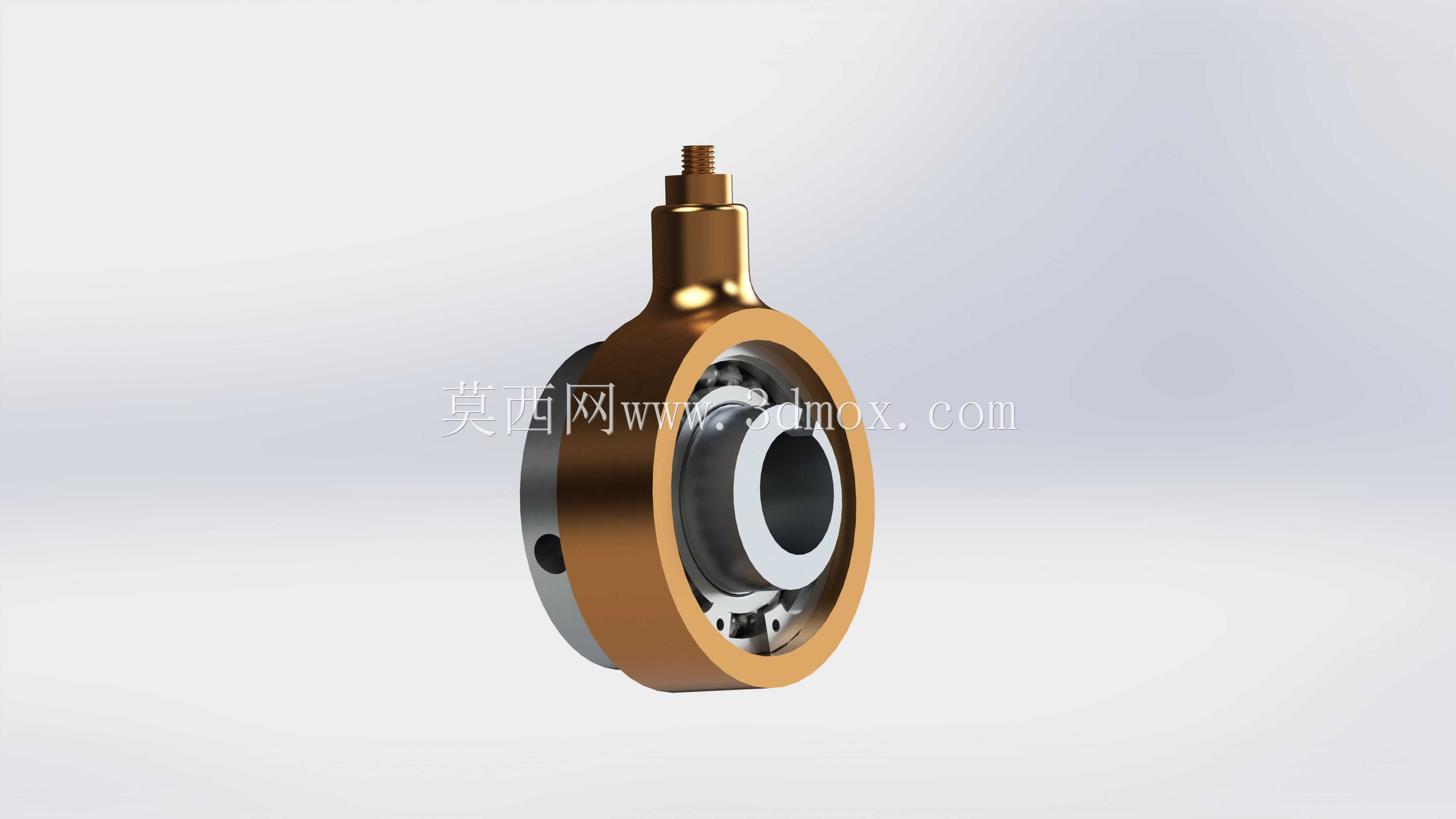

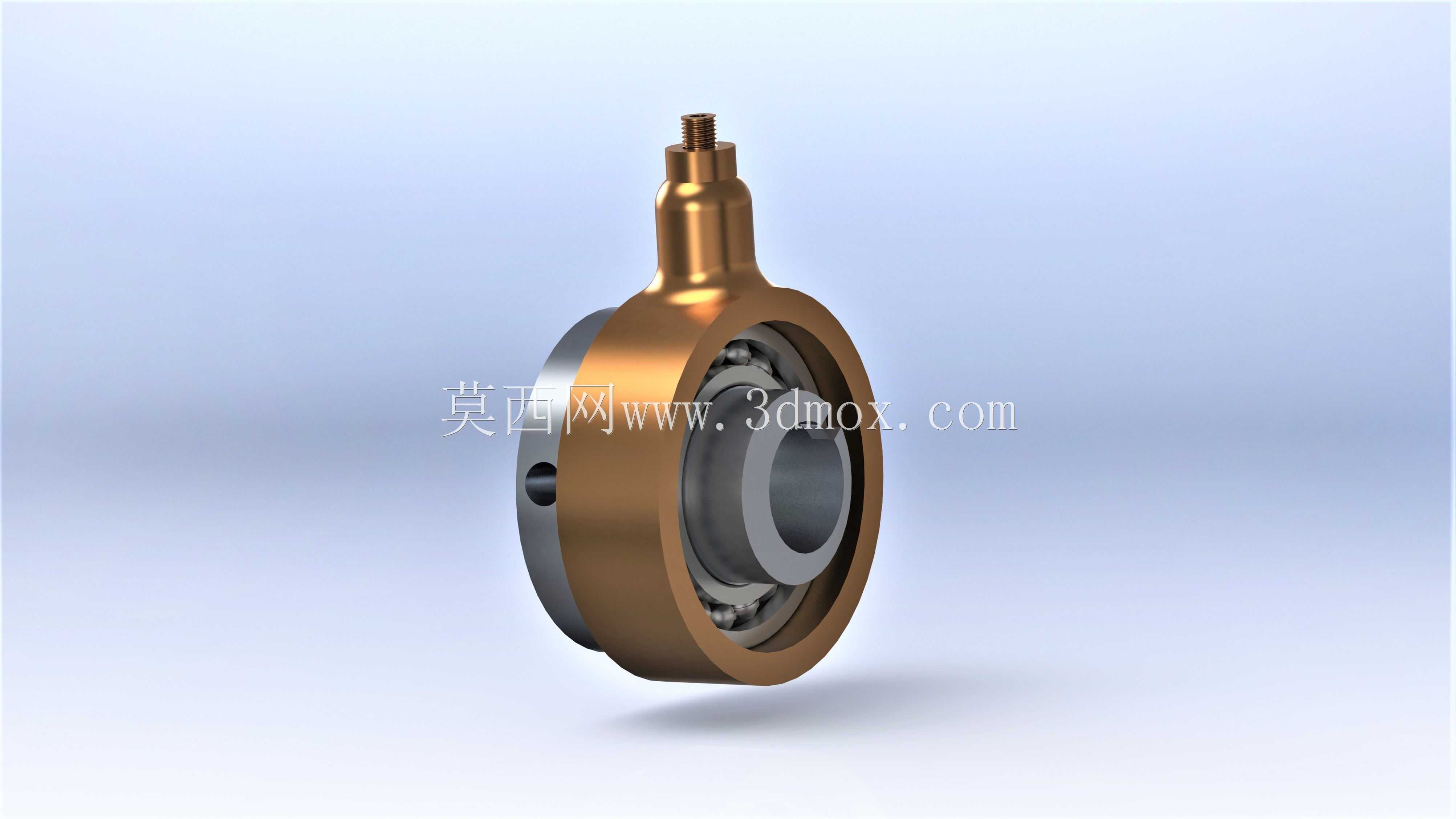

从结构设计思路上看,这款轴承没有采用通用轴承的等厚外圈设计,而是在外圈外侧延伸出带安装定位孔的凸缘结构,凸缘端的厚度经过载荷校核,能够承受泵轴启停瞬间的冲击载荷,同时凸缘上的定位孔与泵体端盖的安装孔位完全匹配,装配时只需要将轴承整体推入腔体,拧入固定螺钉即可完成定位,不需要额外加工卡簧槽或者调整轴承间隙,对于批量装配的泵类生产线来说,能有效压缩单台设备的装配工时。轴承的内圈与轴采用过盈配合设计,配合公差选取的是基孔制的k6公差带,既可以保证运转过程中内圈与轴不会出现相对滑动,也不会因为过盈量过大导致内圈胀大、轴承游隙变小出现卡滞问题。

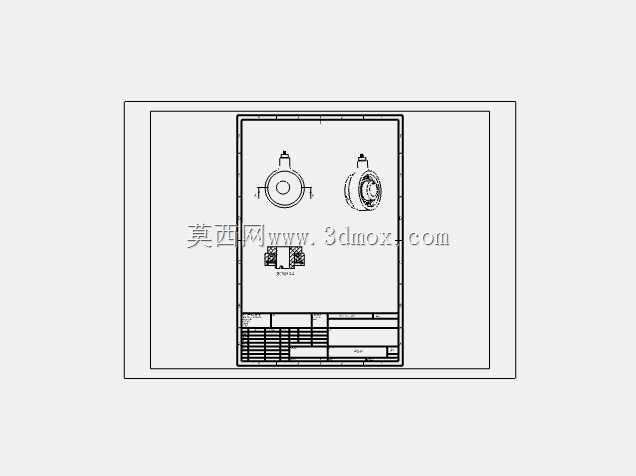

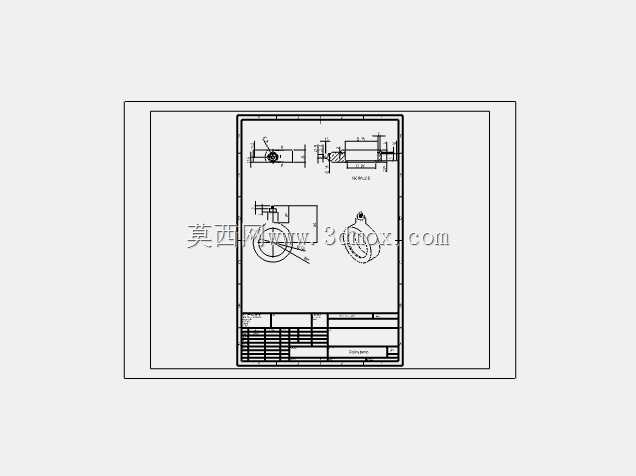

从安装边界尺寸来看,这款轴承的总轴向长度包含外侧的凸缘结构,比同内径的标准深沟球轴承长出约三分之一,安装时需要在泵体腔体预留对应的轴向空间,凸缘的外圆直径比轴承外圈主体直径大出一个台阶,这个台阶面就是装配时的轴向定位面,与泵体的腔体端面贴合后,就能精准控制轴承的轴向安装位置,不需要反复调整垫片厚度来控制轴系的轴向窜动量。轴承内部的滚动体采用的是满装球优化设计?不对,从结构看是带保持架的深沟球结构,保持架采用的是冲压钢制保持架,能够承受更高的运转转速,同时在轴承的外侧预留了密封件安装位,可以根据使用场景选配接触式橡胶密封或者非接触式铁封,适配有润滑脂密封要求或者有少量粉尘、流体飞溅的工况。
在实际选型替换时,需要重点核对三个尺寸边界:首先是轴承内圈的内径尺寸,必须与泵轴的轴颈尺寸完全匹配,过盈量控制在0.01-0.02mm区间,避免装配后内圈开裂;其次是外圈凸缘的安装孔位节圆直径,要与泵体端盖的孔位对齐,否则会出现固定螺钉无法装入的问题;最后是轴承的轴向安装深度,要保证装配后泵轴的叶轮端与泵腔的间隙符合设计要求,不会出现叶轮蹭腔或者密封件压缩量不足的问题。另外这款轴承的注油位置设计在凸缘端的侧面,不需要拆解泵体端盖就可以完成后期的润滑脂补充,对于需要定期维护的工业场景来说,能大幅降低后期运维的拆解工作量,避免反复拆解带来的密封件损坏、配合面划伤等问题。

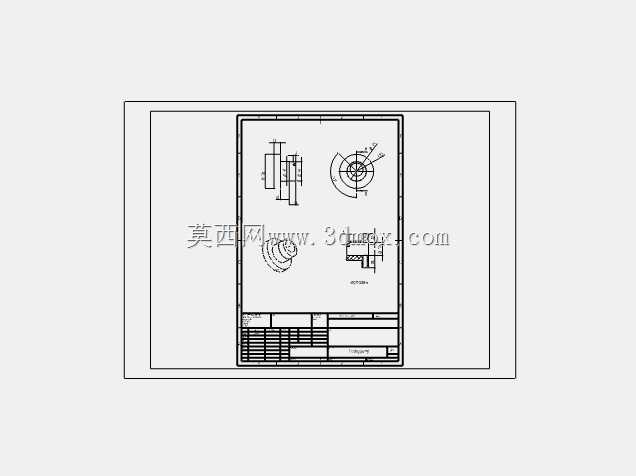

从功能特性上看,这款轴承的外圈采用了轴承钢整体淬火处理,滚道面的硬度达到HRC61-65,能够承受长期的滚动接触疲劳,内圈的滚道面做了超精研磨处理,表面粗糙度控制在Ra0.2以下,有效降低滚动体运转时的摩擦噪音,相比普通标准轴承,其径向跳动公差控制在0.005mm以内,能够保障泵轴在3000rpm转速下的平稳运转,减少因为轴系跳动带来的机械密封泄漏问题。在设计建模过程中,需要重点还原凸缘端的定位孔倒角、滚道的曲率半径、保持架的兜孔间隙这些细节,这些结构细节直接影响后续做装配干涉检查、有限元载荷分析的结果准确性,如果建模时忽略了凸缘的台阶厚度,很容易在虚拟装配时出现轴承与泵腔体的干涉问题,导致后续实际加工的零件无法装配。
