正泰NTE8-B导轨式延时定时器三维结构

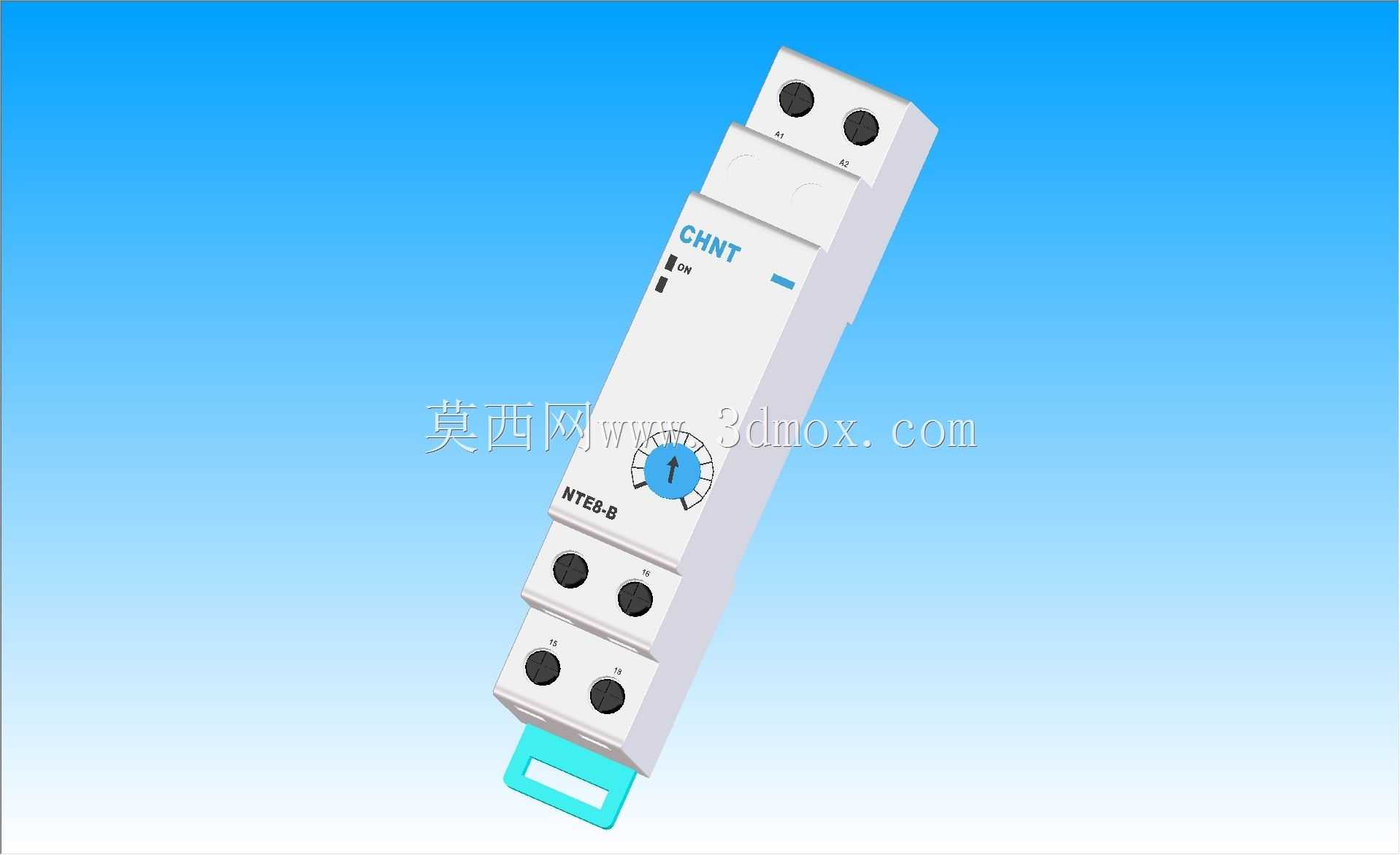

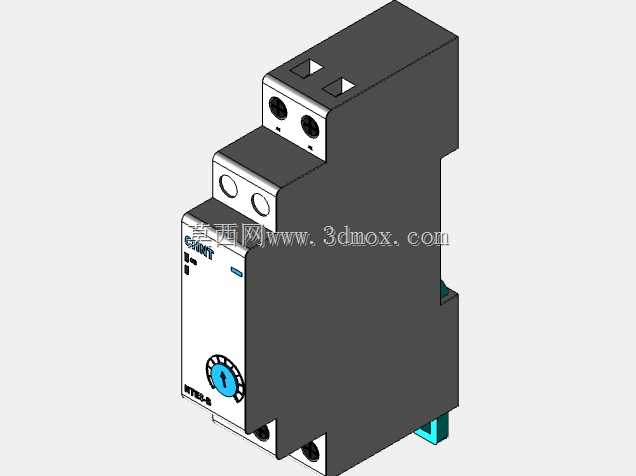

　　这款导轨式延时控制元件，是低压配电与工业控制回路里极为常用的时间类控制器件，日常在风机水泵的延时启停回路、照明系统的时序控制、生产线工位的动作间隔控制、设备预热延时接通这类场景里都能见到它的身影，核心作用是在接收到触发信号后，按照预设的时长完成触点的通断切换，实现回路的时序逻辑控制，避免多设备同时启动造成的电网冲击，或是满足工艺环节里必须的时间间隔要求。从结构设计来看，整体采用标准模数化的导轨安装壳体，宽度对应1P微型断路器的模数尺寸，刚好适配常规35mm标准DIN导轨的安装卡槽，底部的蓝色卡扣是典型的导轨快装结构，安装时只需要将器件上沿卡入导轨上沿，向下按压听到卡扣卡入的声响即可完成固定，拆卸时用一字螺丝刀撬动底部卡扣的解锁位就能快速取下，不需要额外的固定螺丝，在柜内排布时可以和同模数的断路器、继电器、端子排紧密并排安装，最大化利用柜内的导轨安装空间，不会出现尺寸干涉的问题。

　　正面的布局完全围绕现场调试与接线的便利性设计，上部的两个黑色圆形部件是状态指示与时间量程切换结构，中部带刻度的旋钮是延时时间调节结构，旋钮周边标注了清晰的时间刻度，调试人员不需要额外查阅手册就能直观调整需要的延时时长，旋钮的阻尼感经过调校，既不会因为柜内振动出现档位偏移，也不会因为阻尼过大导致调试时拧动费力。下部的四个接线端子采用螺丝压接结构，分别对应电源输入与触点输出回路，端子的排布间距符合低压电器的安全爬电距离要求，相邻端子之间设置了隔离筋，避免接线时铜丝外露造成的相间短路风险，每个端子旁都压制了清晰的回路标识，接线人员可以直接对照原理图完成接线，减少错接的概率。

　　壳体侧面设置了对应的定位卡槽，多台同型号器件并排安装时可以通过卡槽互相嵌合，避免柜内布线拉扯导致器件移位，同时壳体表面的散热槽设计，能够在器件长期通电工作时将内部线圈与电路产生的热量及时散出，避免长期高温导致的元件老化加速问题。建模过程中完全还原了实物的安装边界尺寸，所有外部结构的尺寸公差都控制在实际生产允许的范围内，不管是用来做柜内排布的干涉检查，还是做配电系统的三维可视化演示，都能直接调用，不需要额外调整尺寸。

　　从功能特性来说，这款器件属于通电延时型的时间控制器，当接入额定工作电压后，内部的计时电路开始工作，到达设定的延时时间后，内部的继电器触点完成切换，常开触点闭合、常闭触点断开，从而控制后续回路的通断，顶部的状态指示灯可以直观显示当前的工作状态，是计时中还是已经完成触点切换，现场巡检人员一眼就能判断器件的工作状态是否正常。在实际的工程选型中，这类模数化导轨安装的定时器因为安装便捷、接线简单、调试直观，已经逐步替代了老式的外接式时间继电器，在各类低压配电柜、控制箱、楼宇配电回路里的应用占比逐年提升，建模时特意还原了壳体表面的所有标识细节，包括品牌标识、型号标识、端子标识、调节刻度，确保模型在用于装配演示、运维培训场景时，和现场实物的视觉感受完全一致，不会出现标识错位、结构缺失的问题。另外在安装尺寸的还原上，特意核对了导轨安装面到器件正面的突出距离、接线端子的进线口位置与尺寸，确保在做三维布线模拟时，导线的弯曲半径、走线空间的计算都能和实际安装情况匹配，不会出现模拟时布线空间充足、实际安装时导线弯折过度的问题。
