外六角快插式气动管路连接接头结构

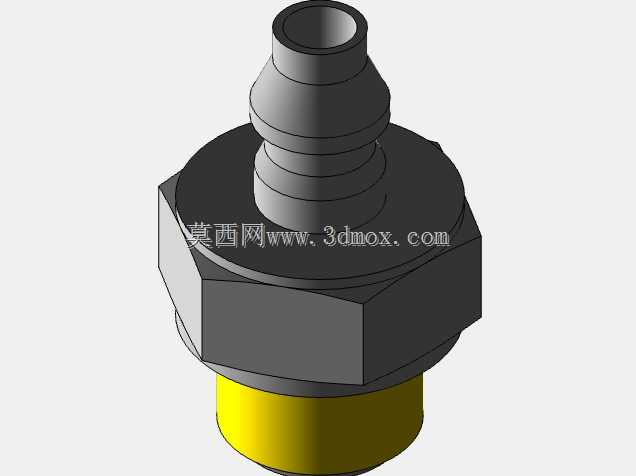

　　在气动控制系统、小型流体输送回路的搭建过程中，管路连接的可靠性、拆装便捷性直接影响整套系统的维护效率与运行稳定性，这类带外六角夹持段的快插式接头，是车间气路改造、自动化设备气路排布、小型液压试验台管路连接场景里的常用基础元件。从实际使用场景来看，这类接头主要承担硬质管路与柔性气管的转接功能，下端带黄色标识的外螺纹段用于拧入阀块、气缸气口、设备预留的内螺纹安装基面，上端阶梯式快插段直接插入PU气管、尼龙气管即可完成密封连接，无需额外缠绕生料带或者使用卡套压接，在频繁拆装的工位气路、需要定期调整管路走向的试验设备上，能大幅缩短管路拆装的作业时间。

　　从结构设计逻辑来看，接头中部的外六角结构完全适配标准开口扳手、活动扳手的夹持尺寸，安装时可以直接施加标准扭矩，避免圆柱面夹持打滑导致的螺纹损伤，六角段的厚度经过受力校核，在常规安装扭矩下不会出现棱角崩裂、六角变形的问题，能满足多次反复拆装的强度要求。上端的阶梯式快插结构做了多段锥度过渡，最顶端的大倒角设计方便气管插入时自动对中，不会出现气管端面被接头切口刮破导致密封失效的问题，内部集成的弹性卡簧与密封胶圈配合，气管插入后卡簧会自动卡紧气管外壁，在0-1MPa的常规气动工作压力下不会出现气管脱开、漏气的问题，拆卸时只需要按下快插端的压环即可拔出气管，单人徒手就能完成操作。下端的螺纹段做了滚涂密封胶的预处理，也就是图中黄色标识的部分，安装时不需要额外缠绕密封材料，拧入对应内螺纹后就能实现螺纹副的静密封，避免了生料带碎屑掉入气路堵塞节流阀、损坏气动元件的风险，这一细节设计在洁净气路、精密气动控制回路中尤为重要。

　　从安装边界尺寸来看，这类接头的六角对边尺寸适配常规气动接头的标准安装空间，相邻两个接头在阀块上的安装孔距只要满足标准间距要求，扳手就有足够的操作空间，不会出现相邻接头干涉导致无法拧紧的问题。接头整体的轴向长度经过压缩，在狭窄的设备内部走线空间里也能顺利安装，不会因为接头过长导致管路弯折半径过小影响气流通量。快插端的插管深度做了明确的尺寸控制，气管插入到定位台阶后就能保证密封位置完全贴合，不会出现插装不到位导致的慢漏气问题。在实际选型过程中，需要注意接头螺纹规格与安装基面的内螺纹规格匹配，快插端的内径尺寸要与所用气管的外径一致，不同材质的密封胶圈适配不同的工作介质，普通丁腈胶圈适配常规压缩空气，氟橡胶圈可以适配轻度腐蚀性的流体介质。建模过程中需要重点关注六角段的棱角倒角、快插端的锥度过渡、螺纹段的牙型精度，这些细节直接影响后续3D打印样件验证、机加工生产的尺寸准确性，尤其是快插端内部的卡簧安装槽、密封槽的尺寸公差，必须和实物的密封件尺寸匹配，否则会出现密封失效、卡簧脱落的问题。在装配仿真环节，需要验证接头拧入安装基面后，快插端的压环操作空间是否足够，气管插入后弯折时是否会和周边的结构件产生干涉，这些前置的仿真验证能避免实际装配时出现干涉返工的问题。
