汽车驾驶室钣金加固支撑结构设计

　　在商用车与乘用车白车身装配环节，驾驶室区域的结构刚度直接关联整车NVH表现与碰撞安全性能，这类加固支架正是布置在驾驶室侧围与地板衔接的应力集中区域，日常行驶过程中，车身受路面颠簸产生的扭转力、急加减速带来的纵向惯性力，还有侧碰工况下的横向冲击力，都会在该衔接位置形成应力集中点，若没有额外的加固结构分散载荷，长期使用后很容易出现钣金开裂、焊点脱开的问题，严重时甚至会导致驾驶室局部变形，影响车门密封与操控稳定性。

　　从实际功能来看，这个支架属于典型的传力结构件，并非单纯的辅助支撑，它需要把侧围A柱下段传递来的部分载荷分流到地板纵梁上，同时还要为周边的内饰安装、线束固定提供预留点位，设计时首先要匹配白车身的现有安装孔位，不能改动原有车身的主焊接结构，所以支架上的多个安装孔位坐标完全贴合原有车身的焊点位置，其中三个大尺寸通孔是主固定孔，采用螺栓连接加焊接的双重固定方式，保证连接强度不会因为长期振动出现松动，中间区域的异形孔是为了避让车身原有凸起结构，避免装配时出现干涉，同时也能在不损失整体刚度的前提下降低零件自重，符合车身轻量化的设计要求。

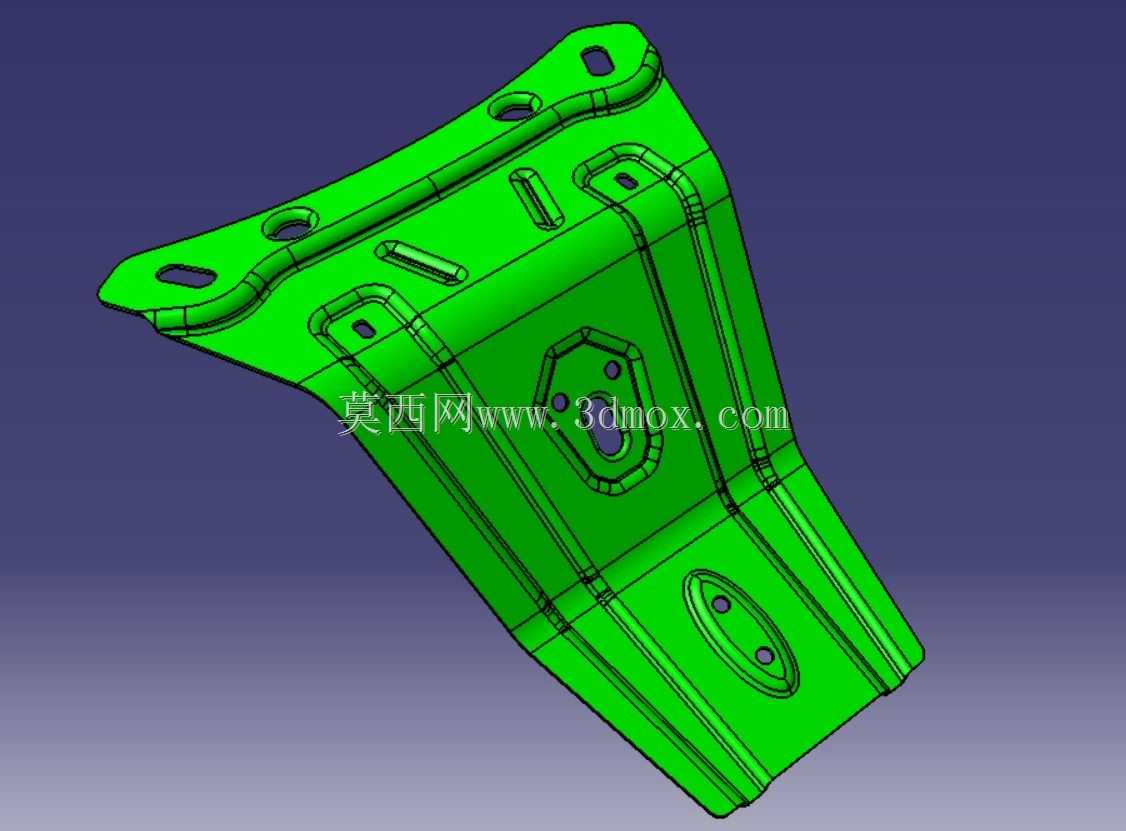

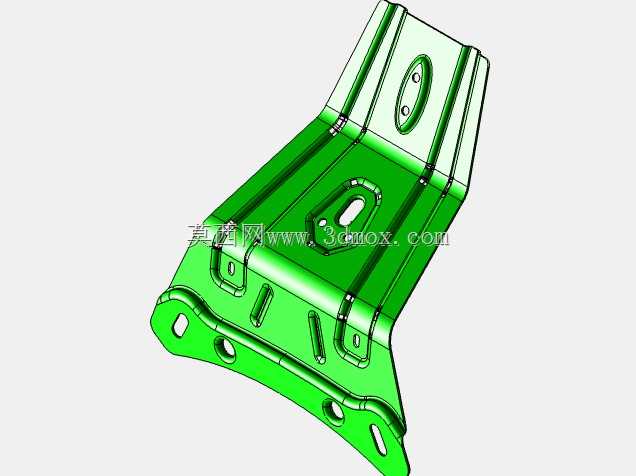

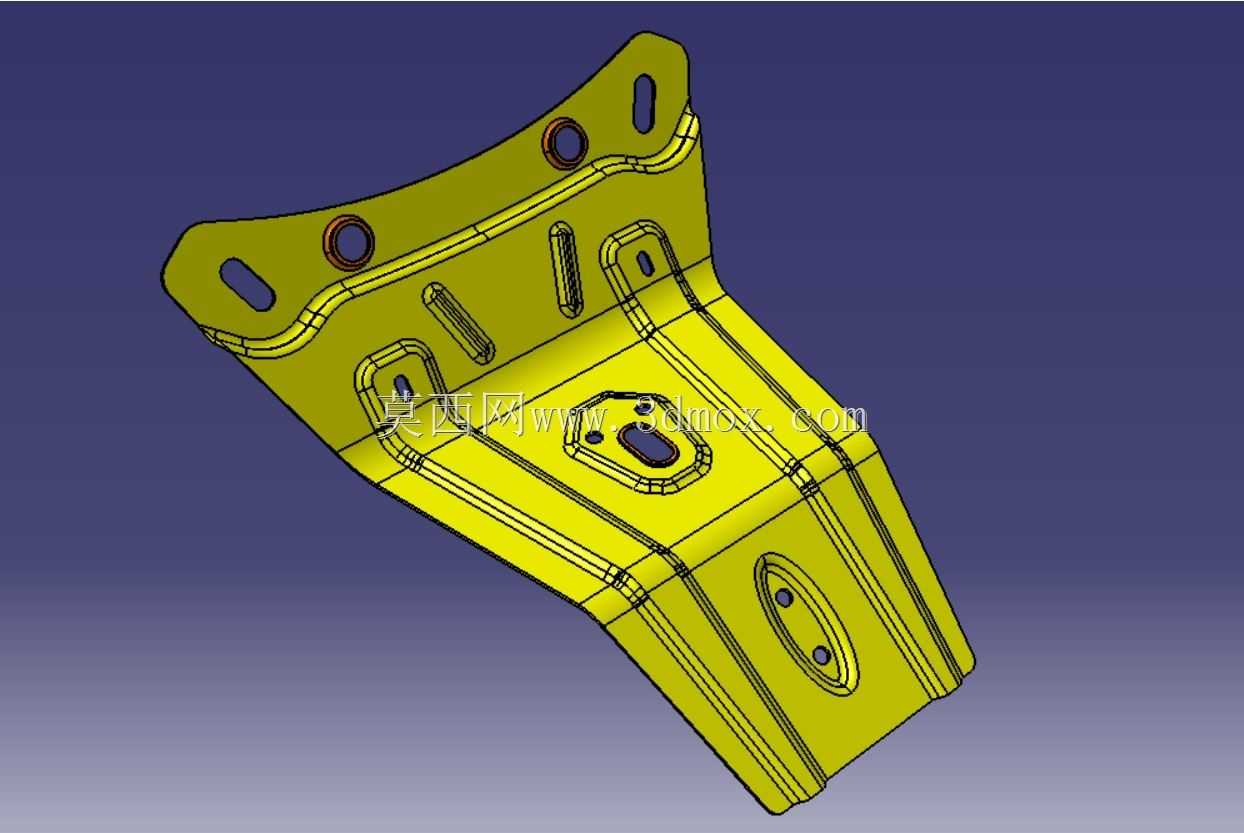

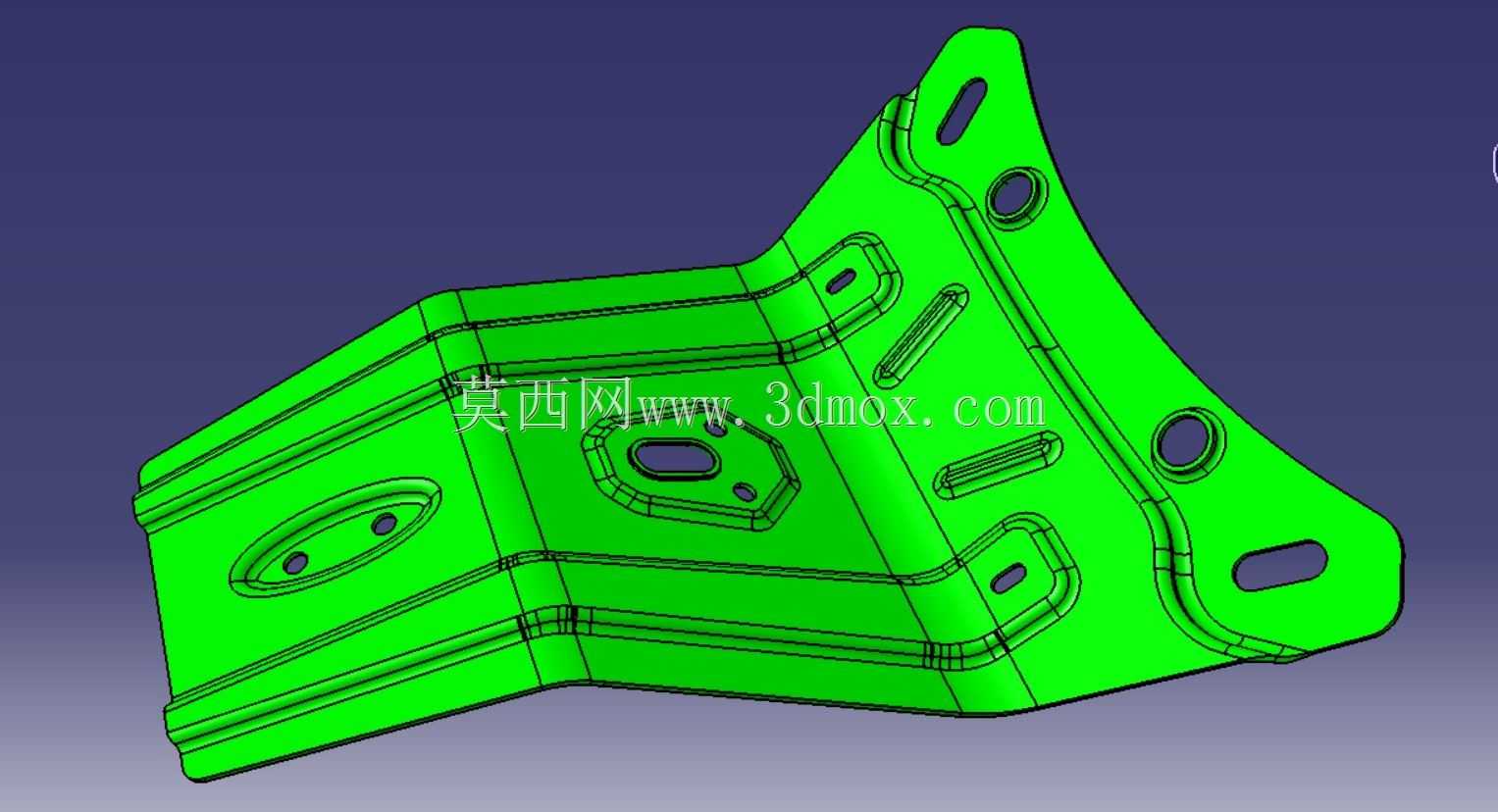

　　外形上采用变截面的冲压成型结构，整体呈不规则的梯形状，从上端宽幅的安装面逐渐收窄到下端的连接端，所有弯折位置都做了圆角过渡处理，避免冲压过程中出现应力开裂，同时弯折处设计了加强筋结构，沿着支架的受力方向布置，能大幅提升零件的抗弯曲能力，不需要额外增加板材厚度就能满足刚度要求。安装边界方面，支架上端贴合侧围内板的曲面，所以安装面做了随形的弧度设计，保证装配后能完全贴合钣金面，不会出现间隙导致的应力集中，下端连接地板纵梁的位置设计了两个定位孔，装配时先通过定位销完成预固定，再进行螺栓紧固与点焊作业，能有效提升装配效率，降低人工对位的误差。

　　设计过程中需要反复校核支架的模态频率，要避开整车行驶过程中的常见激励频率，防止出现共振问题，同时还要做CAE强度仿真，模拟极限工况下的应力分布，确保最大应力值低于板材的屈服强度，预留足够的安全余量。板材选用常用的汽车冲压冷轧钢板，厚度根据载荷计算确定，表面处理采用电泳加喷涂的工艺，匹配车身的防腐要求，能适应整车全生命周期的使用环境，不会因为潮湿、盐雾等环境因素出现锈蚀失效。这类支架虽然单个零件体积不大，但在白车身结构中起到的载荷分流作用十分关键，很多早期车型出现的驾驶室局部开裂问题，往往就是这类小支撑件的设计刚度不足或者安装点位不合理导致的，在改款设计中通过优化这类加固支架的结构，往往能以很低的成本大幅提升车身的整体可靠性。
