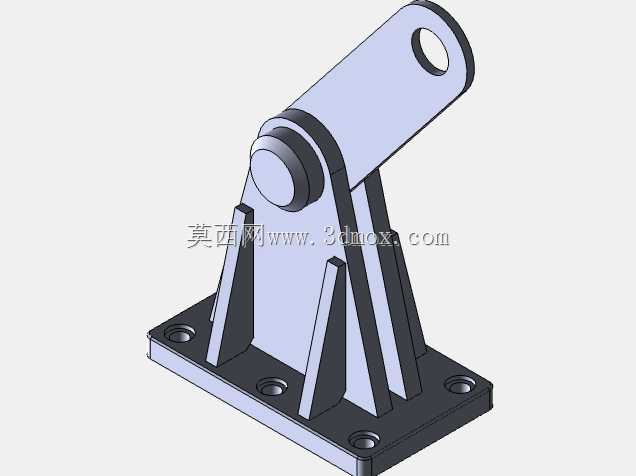

带加强筋底座的铰接式旋转支撑构件

　　从结构设计逻辑来看，该构件采用分体式铰接思路，底部为带安装孔的方形安装底座，底座上对称布置四条三角形加强筋，直接连接底座与上方的铰接耳板，这种设计并非随意添加加强结构，而是考虑到铰接部位承受载荷时，耳板与底座的连接位置是应力集中的高发区域，三角形加强筋能够在不显著增加整体重量的前提下，大幅提升连接部位的抗弯截面模量，抵消转动过程中产生的侧向倾覆力，避免耳板根部出现断裂风险。上方的铰接耳板采用双支耳平行布置的结构，两个耳板同轴加工铰接孔，中间预留足够的间隙用于安装配套的转动臂，铰接孔内可根据实际载荷需求加装铜套或者滚动轴承，降低转动过程中的摩擦阻力，减少铰接部位的磨损量，延长构件的整体使用寿命。在各类需要实现部件间角度调整、相对转动的工业设备场景中，这类带加强筋底座的铰接式旋转支撑构件是应用频率极高的连接结构，常见于自动化生产线的工位翻转机构、小型工装夹具的角度调节单元、输送线的导向挡板转动支撑、户外设备的角度调整支架等场景，核心作用是为两个需要相对转动的部件提供稳定的铰接支点，同时承担转动过程中传递的径向载荷与倾覆力矩，避免连接部位出现应力集中导致的结构变形或失效。

　　底座上的四个安装孔采用沉孔设计，安装时螺栓头可以完全沉入沉孔内部，不会突出底座安装平面，保证底座与设备安装面完全贴合，避免出现安装间隙导致的支撑不稳问题，安装孔的位置度公差在设计时需要严格控制，保证四个孔的中心距与设备安装面的螺纹孔完全匹配，降低现场安装的调整难度。从实际使用的功能特性来看，该构件的转动角度范围可以根据配套转动臂的结构进行调整，当转动臂与耳板之间无额外限位结构时，可以实现接近180度的俯仰转动，若需要限制转动角度，可在耳板侧面加装限位挡块，设定特定的转动行程，满足不同设备的角度调整需求。

　　铰接部位的销轴采用台阶式设计，一端带限位轴肩，另一端加工径向销孔，安装时插入开口销即可实现销轴的轴向固定，防止设备运行过程中销轴窜动脱出，这种固定方式装拆便捷，后期维护时不需要专用工具即可快速完成销轴的拆卸，方便对铰接部位进行润滑或者磨损件更换。在设计过程中需要重点关注几个尺寸边界：首先是底座的整体安装尺寸，四个安装孔的中心距需要匹配常用的工业铝型材或者型钢安装面的孔位标准，确保该构件可以直接适配现有标准化安装体系，不需要额外加工过渡连接板；其次是铰接孔的中心高度，这个尺寸直接决定了配套转动臂的转动中心高度，设计时需要结合转动臂的运动轨迹进行核算，避免转动过程中转动臂与底座或者加强筋出现运动干涉；另外两个铰接耳板的间距需要与配套转动臂的连接端厚度保持合理的配合间隙，间隙过大会导致转动过程中出现晃动，影响转动精度，间隙过小则会增加装配难度，甚至出现转动卡滞的问题。从载荷传递路径来看，当转动臂承受外部载荷时，载荷会通过铰接销轴传递到两侧的耳板上，再通过耳板与加强筋的连接面分散到底座整体，最终通过底座的四个安装螺栓传递到设备安装基础上，整个传力路径连续且无突变，能够有效避免局部应力过高的问题。针对不同的使用场景，该构件的材质可以进行适配调整，在常规室内工业设备场景下采用普通碳素结构钢焊接后进行表面喷塑处理即可满足强度与防腐需求，若应用在户外或者有腐蚀介质的场景，则可以采用不锈钢材质加工，或者在表面做镀锌、达克罗处理，提升防腐性能。

　　在三维建模过程中，需要重点保证铰接孔的同轴度公差，两个耳板的铰接孔需要在一次装夹下完成加工特征的建模，避免后续加工时出现同轴度误差导致销轴安装困难，同时加强筋与底座、耳板的连接部位需要添加合理的铸造圆角或者焊接圆角，减少应力集中系数，提升结构的抗疲劳性能。很多设计人员在做这类铰接结构时容易忽略加强筋的布置角度，实际上该构件的加强筋采用对称倾斜布置，刚好沿着载荷传递的主方向布置，能够最大化发挥加强筋的承载作用，比垂直布置的加强筋承载效率高出30%左右，同时还能减少材料的用量，实现轻量化与高强度的平衡。另外底座的厚度设计也需要结合额定载荷进行核算，当底座厚度过薄时，螺栓拧紧后容易出现底座变形，导致安装面贴合不严，厚度过大则会增加整体重量和材料成本，该构件的底座厚度经过优化，在满足额定载荷下变形量不超过0.1mm的前提下，尽可能压缩了厚度尺寸，兼顾了刚性与轻量化需求。
