侧凸式安装铰链恒柱HL003-1结构件

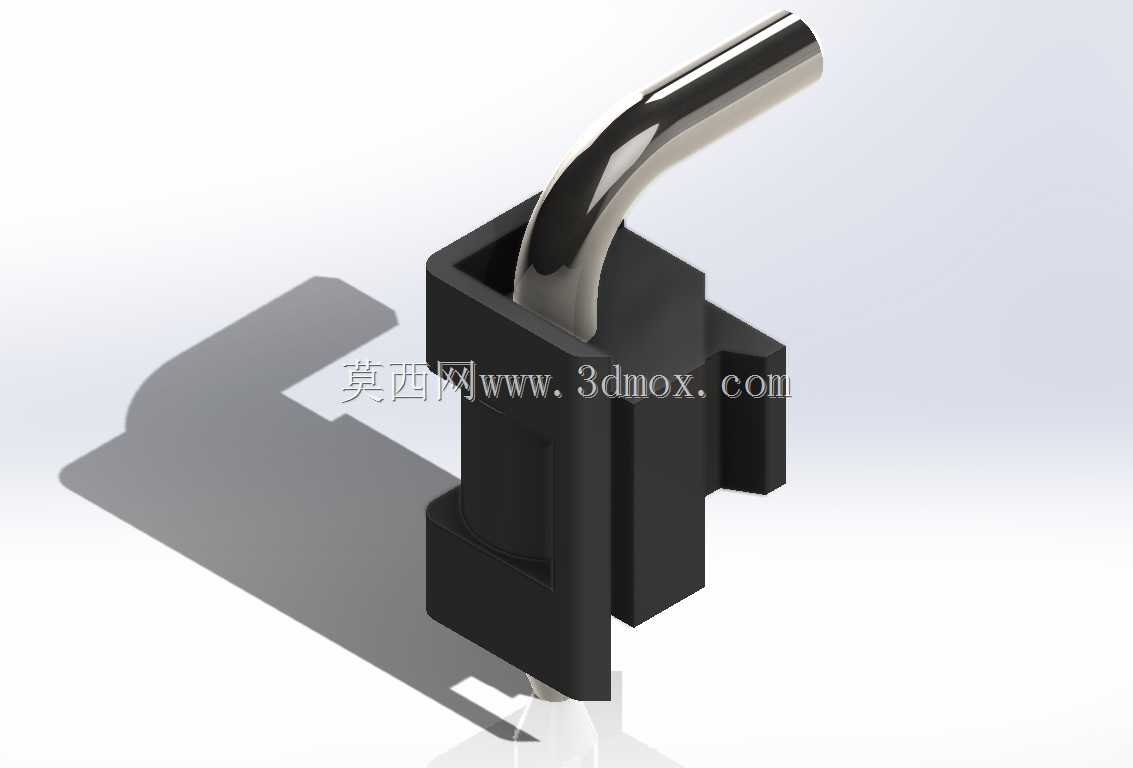

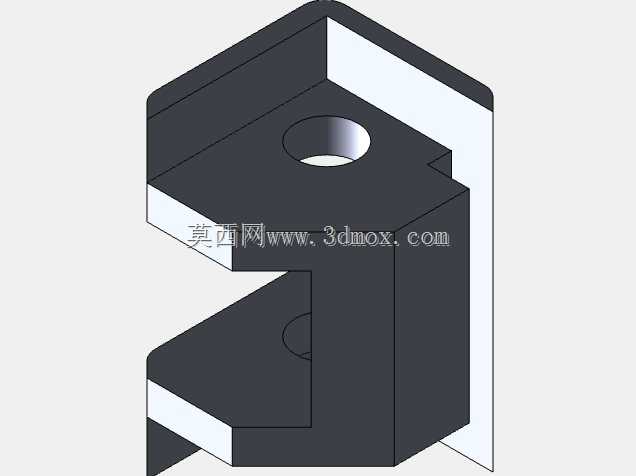

　　从实际装配的角度看，该构件分为黑色基座与金属弯柱两个核心部分，基座采用工程塑料注塑成型的结构，侧面预留的卡装凸台是为了适配板材开孔的快速卡装，不需要额外在板材背面预留过多的紧固件操作空间，对于1.2-2mm厚度的冷轧钢板、ABS塑料板材都能适配，安装时只需要在对应门板位置开出匹配基座轮廓的矩形开孔，将基座从外侧推入开孔，侧面的弹性卡爪就会自动卡在板材背面，配合定位筋就能完成基座的预固定，后续如果需要加固也可以在基座预留的小孔内穿入自攻螺丝辅助固定，这种安装方式能大幅减少装配工时，适合批量柜体生产的流水线作业。这款侧凸结构的铰链恒柱，是工业柜体、小型设备舱门常用的锁合配套构件，日常在配电箱、小型仪器机箱、户外设备防护舱的装配场景中十分常见，主要承担舱门闭合后的定位锁止、配合铰链实现开合限位的作用，和传统外露式锁扣不同，这类侧凸安装的结构能在闭合后让构件主体嵌入安装位，减少外部突出的磕碰风险，也能避免户外场景下积灰积水渗入锁合间隙。

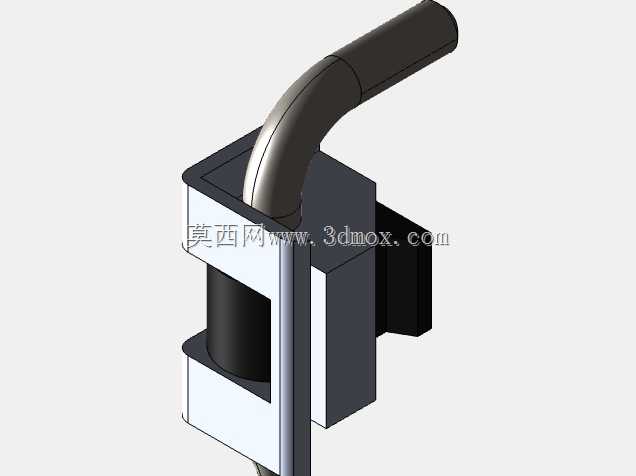

　　金属弯柱部分采用弯折成型的金属圆棒，表面做了抛光防锈处理，弯折角度经过校准，在舱门闭合时，弯柱会精准卡入配套的锁座卡槽内，弯柱的伸出长度经过匹配设计，既不会因为过长导致舱门闭合时出现卡滞，也不会因为过短导致锁合量不足，在设备运输振动场景下出现松脱。设计过程中，基座的内部型腔做了加强筋布局，在弯柱的插拔受力位置，筋位厚度比基座外壁厚1.2mm，能承受反复开合带来的冲击力，避免长期使用后基座出现开裂变形；弯柱和基座的配合位置做了限位台阶，弯柱压入基座后不会出现轴向窜动，也不会因为长期插拔出现松脱。

　　从安装边界来看，基座嵌入板材后，背面的突出高度不超过8mm，不会和柜体内部的元器件、布线产生干涉，侧凸的安装结构让锁柱的受力方向和门板平面平行，闭合时的受力能均匀传递到整个基座卡装面，不会出现单点受力导致的基座变形。在实际选型过程中，这类铰链恒柱常和同系列的凸轮锁、暗铰链搭配使用，多用于对外观整洁度有要求的设备外门，比如小型工控机箱、户外通讯设备舱、实验室仪器侧门，相比传统的外露式搭扣，这种结构闭合后外表面只有弯柱的弧形部分外露，整体视觉更简洁，也不容易被外力撬动。

　　建模过程中需要重点关注基座卡爪的弹性变形量，卡爪的倾斜角度要保证推入开孔时的阻力适中，推入后卡接量足够，同时还要考虑塑料件的脱模斜度，所有垂直于脱模方向的面都预留了1度的脱模斜度，避免注塑生产时出现粘模问题；金属弯柱的弯折圆角做了R3的过渡，避免弯折处出现应力集中，长期受力后出现断裂。另外，基座底部和板材接触的位置做了一圈浅止口，安装后能贴合板材表面，减少缝隙，一定程度上能阻挡灰尘从安装孔进入柜体内部，对于有轻度防尘要求的设备场景，这个细节能减少额外的密封件装配需求。在做装配干涉检查时，要注意弯柱在开合过程中的运动轨迹，预留足够的避让空间，避免门板转动时弯柱和门框、相邻构件发生碰撞，尤其是在多门并排安装的柜体上，相邻两门的锁柱位置要错开足够距离，避免同时开门时出现干涉。
