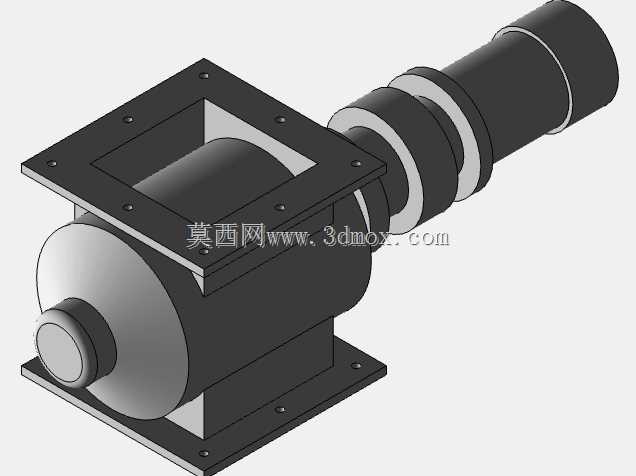

RV2GW-E铸铁旋转阀三维结构设计

　　在粉体物料气力输送、料仓卸料的工况场景里，旋转阀是承担定量给料、锁气分隔的核心执行部件，这款铸铁材质的旋转阀结构，针对磨蚀性较强的颗粒、粉体物料输送场景做了适配性结构设计。从实际使用场景来看，这类阀件常安装在料仓底部与输送管道的衔接位置，上部方形法兰对接料仓出料口，侧部伸出的轴端连接驱动单元，转子在阀腔内部匀速转动时，料仓内的物料会均匀填充到转子叶片的格腔中，随着转子转动被带到下部出料口排出，同时转子叶片与阀体内壁的小间隙配合，可以阻隔上下腔的气压串通，避免气力输送系统的风压泄漏影响送料效率。

　　设计过程中优先考虑了铸铁材质的耐磨特性，阀体整体采用厚壁铸铁铸造结构，方形连接法兰上预留了均匀分布的螺栓安装孔，安装时可以直接和标准规格的料仓法兰对接，不需要额外做转接结构。阀体的安装底座同样采用带安装孔的法兰式结构，通过螺栓可以直接固定在设备机架或者输送管道的上端接口，安装边界清晰，现场安装时不需要对阀体主体做二次加工。转子部分采用整体式结构设计，叶片和转子轴做了同轴度公差约束，转动过程中叶片边缘和阀体内壁保持均匀的微小间隙，既不会因为间隙过大造成锁气效果下降，也不会因为间隙过小出现转动卡涩、磨损加剧的问题。

　　侧部的轴端结构做了多级密封的安装位预留，可以根据输送物料的特性选配填料密封或者机械密封结构，避免粉体物料从轴端位置泄漏，也能防止外部的灰尘、水汽进入阀腔内部污染物料。轴端的连接尺寸适配常规的减速电机输出轴，可以通过联轴器直连，也可以搭配链轮、皮带轮做远距离传动连接，适配不同现场的安装空间限制。阀体的流道部分做了圆弧过渡设计，没有直角积料死角，物料在格腔转动过程中可以顺畅排出，不会出现物料粘壁、残留架桥的问题，针对含水率略高或者有一定粘性的粉体物料，也能保证连续稳定的给料效率。

　　从结构强度角度考虑，铸铁阀体的壁厚经过载荷校核，在承受上部料仓的物料静载荷、同时承受下部输送管道的正负气压波动时，不会出现阀体变形的问题，长期运行过程中可以保持稳定的配合间隙，减少维护更换的频率。上部方形法兰的密封面做了平面度加工要求，安装时搭配密封垫片可以保证法兰连接位置的密封性，不会出现物料漏粉、气压泄漏的问题。侧部的轴承安装位和轴端做了同轴度设计，保证转子转动过程中运行平稳，转动阻力小，配套驱动电机的负载波动小，可以延长驱动单元和轴承部件的使用寿命。

　　在做三维建模的过程中，所有的安装孔位、配合尺寸都按照实际加工公差做了参数化约束，不管是做结构受力仿真，还是直接导出工程图指导加工，都可以直接复用模型参数，不需要重复核对尺寸。整个结构没有冗余的设计部分，所有的结构特征都服务于实际使用需求：加厚的阀体壁面对应耐磨工况的长寿命需求，标准化的法兰接口对应现场快速安装替换的需求，预留的密封安装位对应不同物料的密封适配需求，整体结构紧凑，在满足给料、锁气核心功能的前提下，尽可能压缩了设备的整体安装空间，适合在空间受限的粉体加工、粮食输送、化工原料输送等产线场景中使用。
