在工业流体输送管路系统中,压力过载是威胁管路、承压容器及下游设备运行安全的核心风险点,这类角式结构的安全泄压阀,常被布置在液压动力单元出口、小型压力容器顶部、压缩空气支路、低压给排水管路的压力易超限节点,当管路内部介质压力超过设定阈值时,阀瓣会在介质压力推动下克服弹簧预紧力开启,将多余介质泄放至回流管路或收集端,待系统压力回落至安全区间后自动复位密封,避免超压引发的管路爆裂、密封件失效、设备损坏等连锁故障。
不同于直通式安全阀的轴向流道布局,这款角式阀采用90度转向的流道设计,进出口轴线呈垂直分布,这种结构的核心优势在于安装空间适配性更强,在管路转角位置无需额外配置弯头管件即可直接完成安装,能有效减少管路连接节点,降低介质泄漏的潜在风险点。阀体主体采用锻压成型的金属毛坯加工而成,进出口端均设计为标准内螺纹连接结构,螺纹规格匹配常规工业管路的通用管螺纹标准,安装时无需定制专用转接件,现场施工时仅需在螺纹处缠绕密封带或配合密封胶即可完成紧固,安装扭矩控制在常规管螺纹紧固区间即可,避免扭矩过大导致阀体螺纹孔开裂。

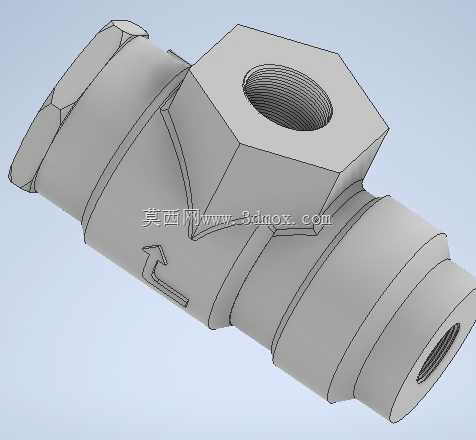

从结构设计逻辑来看,阀体中部的六角结构并非单纯的造型设计,而是为安装紧固预留的扳手夹持位,现场安装时可使用普通活动扳手或对应规格的开口扳手夹持该部位,配合管路端的拧紧动作,避免阀体随管路转动导致密封面错位。阀体表面铸印的流向箭头是安装时的核心对位标识,必须保证箭头指向与介质泄放方向一致,若反向安装会导致阀瓣背压受力异常,无法在超压时正常开启泄压,直接丧失安全保护功能。阀体外壁的环形凸筋结构,一方面是为了增强阀体的结构强度,在介质压力波动时减少阀体形变,另一方面也能在批量仓储、转运过程中减少阀体表面的磕碰划伤,保护密封配合面的精度。
这款阀的内部流道做了平滑过渡处理,没有直角突变的流道结构,能减少介质泄放过程中的湍流阻力,保证泄压响应速度足够快,当系统压力达到开启压力的90%时,阀瓣即可开始微启泄流,压力超过设定值10%时达到全开启状态,泄压完成后压力回落至设定值的85%左右即可完全关闭密封,不会出现持续泄放导致的介质浪费。进出口端的内螺纹深度经过严格计算,既保证足够的螺纹啮合长度满足连接强度要求,又不会因为螺纹过深导致阀体内壁壁厚不足,在额定压力工况下的强度安全系数满足通用工业阀门的设计规范,可适配水、液压油、低压压缩空气等多种常规中性介质。
在安装边界方面,这款阀的整体轴向长度、中部六角对边尺寸、进出口端的外圆直径都经过紧凑化设计,在狭小的设备舱、集成阀岛、小型液压站内部都能顺利布置,安装时仅需预留扳手夹持的操作空间即可,不需要额外预留过大的拆装空间。阀体进出口端的端面做了平整加工,与管路螺纹连接后端面可与管路接头端面贴合,进一步增强密封可靠性,避免长期运行过程中出现螺纹松动渗漏的问题。
从建模细节来看,模型完整还原了阀体的内外结构特征,包括内螺纹的牙型轮廓、流道的过渡曲面、外壁的标识凸台、安装夹持位的棱角细节,结构工程师在做管路系统三维布局时,可以直接调用该模型进行干涉检查,验证安装空间是否充足、管路走向是否合理,也可以基于该模型的接口尺寸匹配对应的管路接头、密封件规格,减少选型阶段的尺寸核对工作量。在做设备的BOM统计时,也可以直接提取模型的重量、接口规格等参数,快速完成物料清单的编制,不需要反复对照二维图纸测量尺寸。
