双支座支撑滚轮式传动承载组件结构

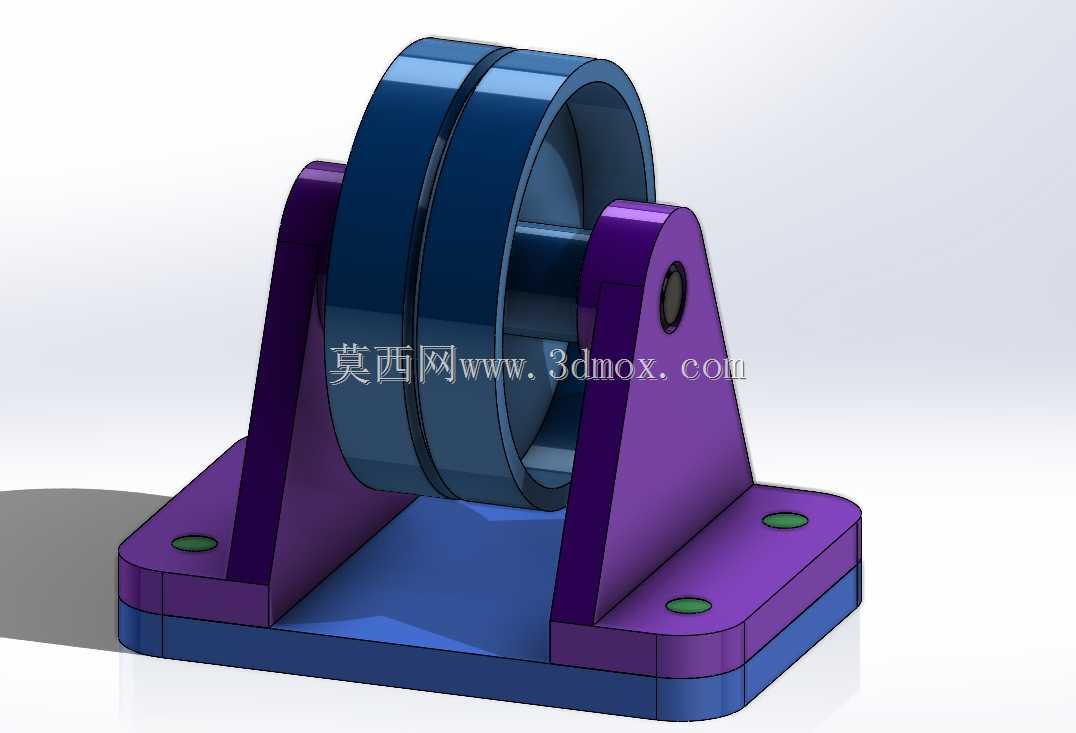

　　该承载组件核心采用对称式双立板支座搭配中部回转滚轮的结构形式，在各类轻载输送线、小型物料转运工位、教具类机械演示台架中有着广泛的适配空间。日常工况下，滚轮外圆面可直接与环形传动带、柔性输送绳或是待转运的盘类工件外圆接触，依靠自身的回转自由度完成动力传递或是工件的承托导向，相比悬臂式单支撑滚轮结构，双支座的对称受力形式能抵消单侧偏载带来的轴部弯矩，在长期往复回转工况下可大幅降低支撑轴的疲劳变形概率。

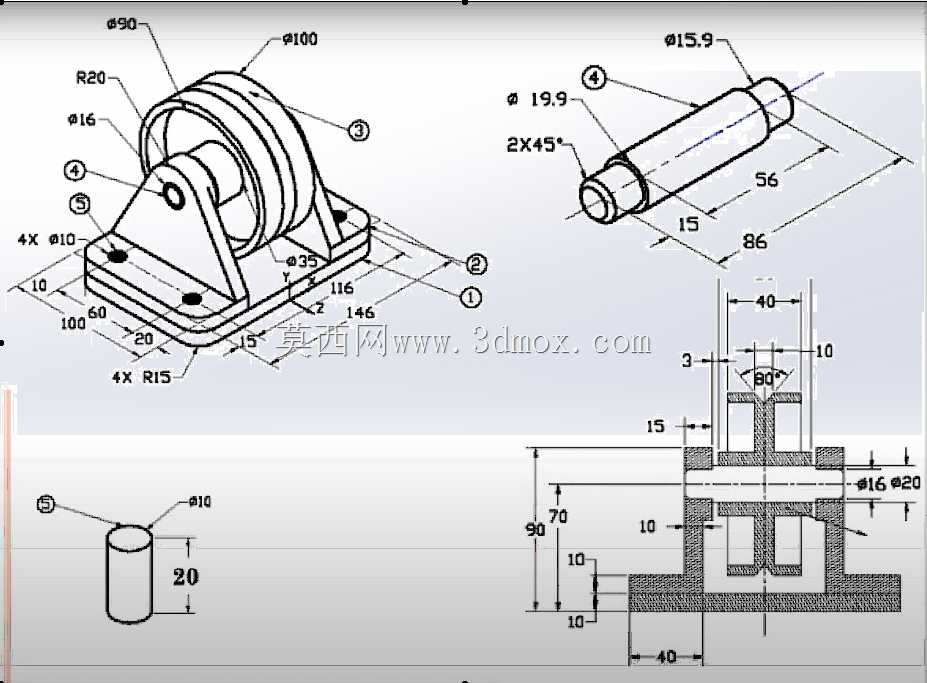

　　从结构设计逻辑来看，整个组件拆分为底部安装底座、两侧垂直支撑立板、中部滚轮本体、滚轮内嵌转轴、安装紧固件五个独立可拆分单元，每个单元的配合面均做了平齐化处理，没有多余的凸台或是异形避让结构，建模过程中可优先完成单侧支座的特征绘制，通过基准面镜像完成另一侧结构的搭建，再将滚轮与转轴的装配约束设置为同轴心配合，两侧支座与底座的配合采用重合约束加安装孔同轴约束即可完成整体装配，各零件的特征均以拉伸、旋转、简单切除为主，没有复杂的曲面特征，对于建模练习者而言，可通过该组件熟悉装配体中镜像零部件、配合约束添加、干涉检查的全流程操作。

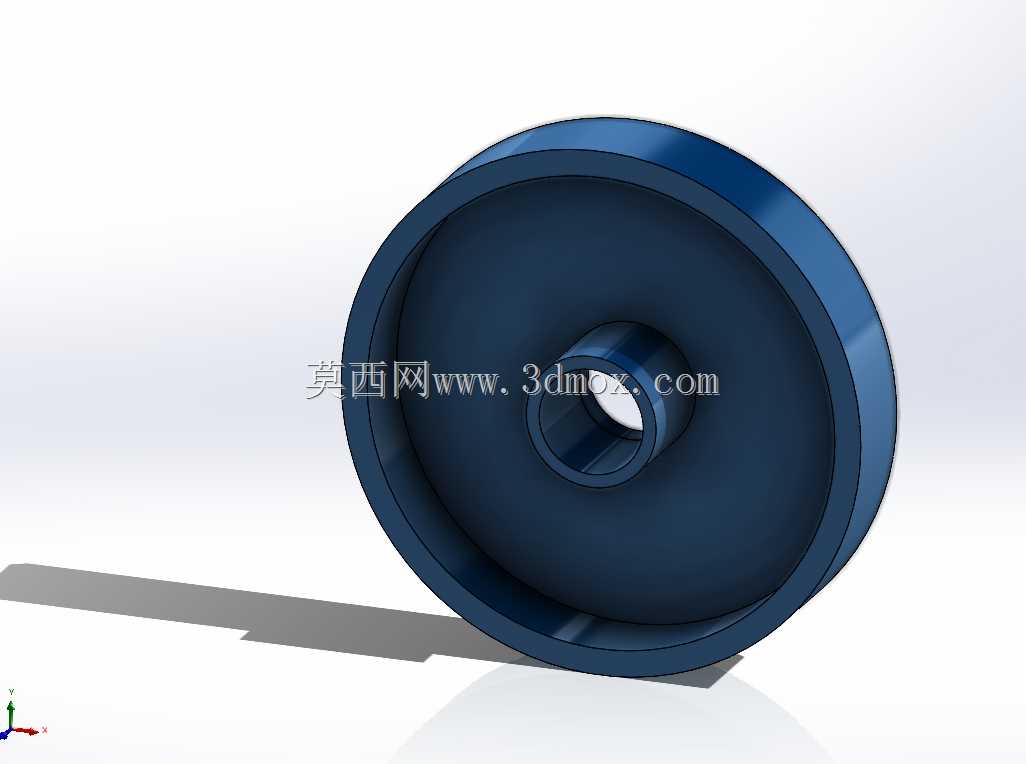

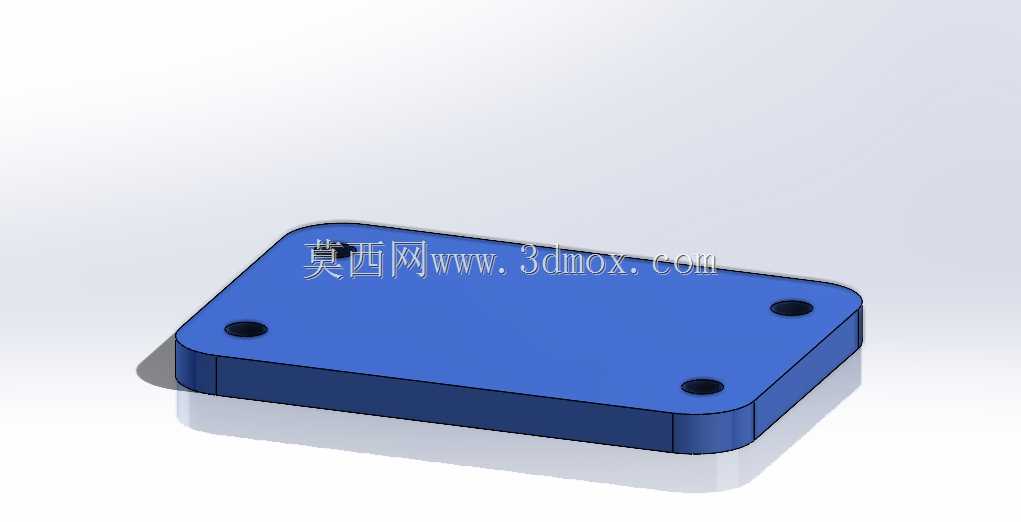

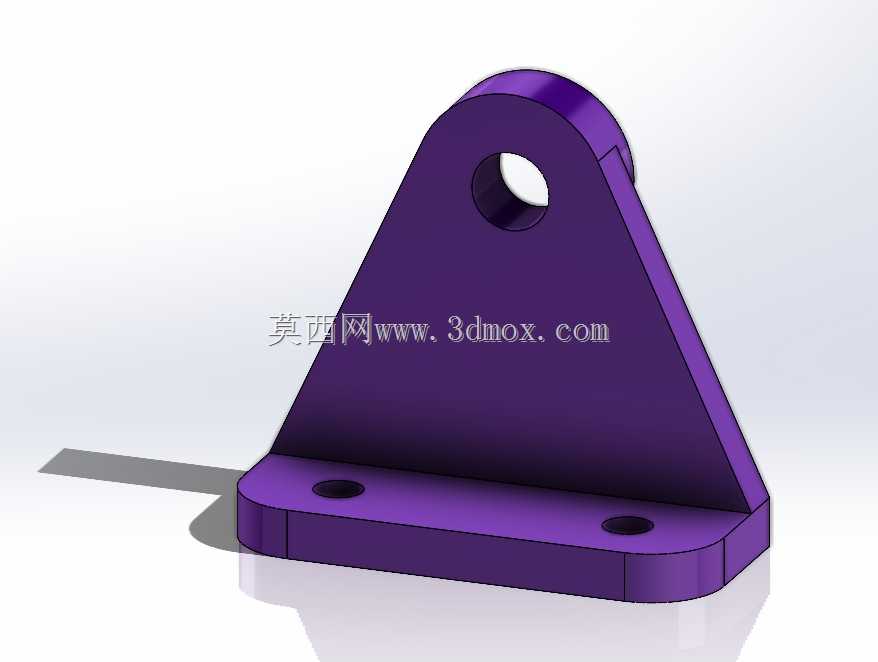

　　从安装边界来看，底部安装底座为矩形平板结构，四个角点位置设置了沉头安装孔，安装孔的中心距预留了足够的扳手操作空间，现场安装时可直接通过内六角螺栓将底座固定在型材机架或是钢制安装平台上，不需要额外加工转接板；两侧支撑立板与底座的连接面为全平面贴合，立板上的转轴安装孔与底座安装面的垂直度公差可控制在0.02mm范围内，保证滚轮转动时不会出现轴向窜动。滚轮本体采用中间大直径轮体加两侧限位挡边的结构形式，挡边的高度略高于轮体接触面，可避免传动带或是接触工件在运转过程中出现侧向滑脱，轮体的内孔与转轴采用间隙配合，配合公差选取H7/g6即可满足手动转动或是低速动力驱动下的运转需求，不需要额外加装轴承即可实现顺畅回转，若应用在转速更高、负载更大的工况下，也可在轮体内孔预留轴承安装位，加装深沟球轴承来降低转动摩擦阻力。整个组件的所有外露棱边均做了0.5mm的倒角处理，既可以避免安装过程中锐边划伤操作人员，也能消除零件加工过程中产生的毛刺应力集中点；支撑立板上的转轴安装孔外侧设置了沉孔，可将转轴的端部完全藏于沉孔内部，避免转轴外露带来的安全隐患，同时也能让整体外观更加规整。

　　在实际选型适配时，可根据现场的负载大小调整滚轮的宽度与直径，若需要输送较重的金属工件，可适当增加底座的钢板厚度，加大安装孔的直径来匹配更高强度的安装螺栓，若用于教具演示场景，可将部分零件替换为透明亚克力材质，方便观察内部的配合关系；该结构的拓展性较强，在滚轮外侧加装链轮或是同步带轮即可作为主动传动辊使用，不装驱动件时也可作为从动导向辊适配各类输送场景，整体结构没有冗余设计，所有特征均服务于承载与回转的核心功能，零件的加工工艺性较好，所有板类零件均可通过激光切割下料后简单铣削加工完成，滚轮与转轴可通过普通车床加工，不需要特殊的加工设备，小批量加工的成本较低，也适合作为非标自动化设备中的标准模块化组件进行储备，在不同的项目中仅需调整少量尺寸参数即可快速适配使用。
