梯形螺纹传动副轴与螺母组件结构

　　这套梯形螺纹轴与螺母组件，是从老旧机加工设备上拆解测绘后重新建模的传动构件，在普通卧式车床的纵向进给拖板、铣床工作台的横向进给机构、老式压力机的滑块调节机构里都能看到同结构的应用，核心作用是把旋转运动转化为直线往复运动，或是把直线推力转化为扭矩输出，相比滚珠丝杠，梯形螺纹副的自锁特性是它在垂直进给、重载低速场景里不可替代的核心优势，不需要额外加装制动装置就能在停机后保持位置，不会因为负载自重出现溜车下滑的问题。

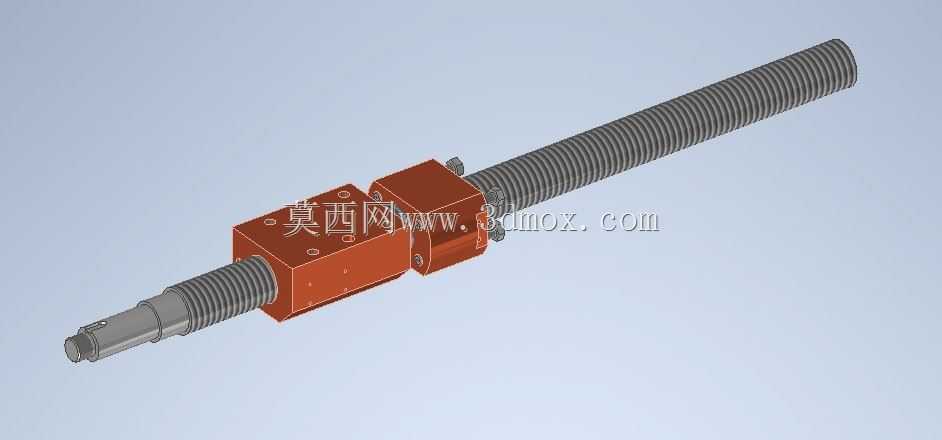

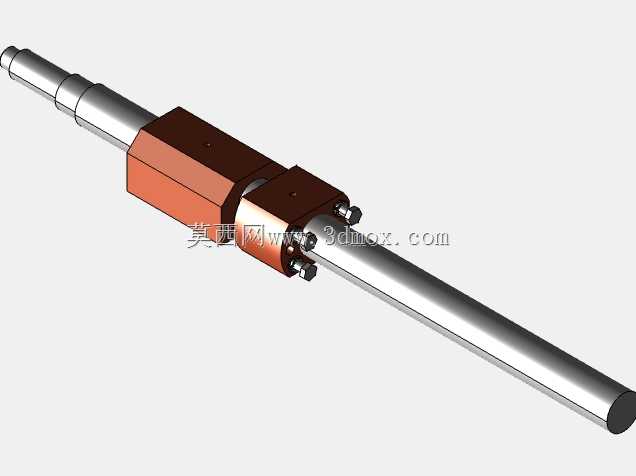

　　从结构设计逻辑来看，整个组件分为梯形螺纹轴、分体式螺母座、锁紧调节块三个核心部分，螺纹轴采用整体长轴结构，两端预留了不同直径的安装轴颈，一端是带键槽的动力输入端，用来和手轮、减速箱输出轴或者伺服电机的传动套连接，另一端是光杆导向段，和设备床身的导向套配合，保证长轴旋转时的同轴度，避免长轴悬伸出现挠曲变形。螺纹段采用标准30度梯形牙型，牙底做了小圆角过渡，避免长期重载下出现应力集中导致的牙型崩裂，牙侧的粗糙度控制在Ra1.6以内，减少和螺母啮合时的摩擦阻力，同时保证足够的接触面积传递推力。

　　螺母部分没有采用整体式铜螺母结构，而是做了分体式的铸铁螺母座，内部镶嵌铜合金的螺纹衬套，这种设计的好处是衬套磨损后可以单独更换，不需要整体报废整个螺母座，降低设备维护成本，螺母座两侧做了和设备滑动拖板连接的安装基面，基面上面预留了四个螺栓沉孔，安装时可以通过塞尺调整螺母座和导轨的平行度，避免螺纹轴和螺母出现别劲卡滞的问题。螺母座侧面还设计了锁紧调节机构，通过两个紧定螺钉可以调整螺纹衬套和轴的啮合间隙，在设备使用一段时间出现传动间隙过大时，不需要拆解整个传动链就能完成间隙补偿，保证进给的定位精度。

　　从安装边界尺寸来看，螺纹轴的总长度适配中型机加工设备的进给行程，有效螺纹行程覆盖常规设备的最大进给距离，两端安装轴颈的直径和配合公差按照h7级精度设计，和标准导向套、轴承座的内孔可以直接适配，不需要额外做二次加工。螺母座的外形尺寸考虑了设备拖板的安装空间，宽度和高度都控制在常规机床拖板的安装槽尺寸范围内，侧面的注油孔位置和常规润滑管路的接头尺寸匹配，日常维护时可以直接接入设备的集中润滑系统，定期给螺纹副注入润滑脂，减少牙面磨损。

　　在实际使用场景里，这种梯形螺纹副的运行转速普遍不高，一般在每分钟100转以内，适合低速重载的进给工况，比如普通车床的手动进给、木工机械的工作台调节、包装设备的推料机构行程调整，相比滚珠丝杠的高精度高成本，梯形螺纹副的加工难度低、维护成本低、抗冲击能力强，在对进给精度要求不是微米级、负载较大、需要自锁的工况下，是性价比极高的传动方案。建模过程中还原了零件的所有工艺细节，包括轴端的倒角、螺纹退刀槽、螺母座的铸造圆角、安装孔的沉头结构，所有配合面的尺寸公差都按照实际装配要求做了对应设置，导入三维装配环境后可以直接做干涉检查、运动仿真，模拟螺纹副的进给运动过程，也可以直接导出工程图用于零件的加工生产，对于做老旧设备改造、非标传动机构设计的工程师来说，这套模型可以直接作为设计参考，省去从零开始测绘建模的时间，也能避免自行设计时出现的螺纹牙型错误、安装尺寸不匹配的问题。

　　需要注意的是，这类梯形螺纹副在安装时必须保证螺纹轴的轴线和导轨的平行度误差控制在0.05mm/1000mm以内，否则会出现传动卡滞、磨损加快的问题，螺母和拖板的连接螺栓要加装防松垫圈，避免设备运行过程中螺栓松动导致传动精度下降，日常使用时要定期清理螺纹牙面的切屑、灰尘，避免硬质颗粒进入啮合面造成牙面拉毛，影响传动顺畅度。
