CBB22涤纶630V225J电容结构设计

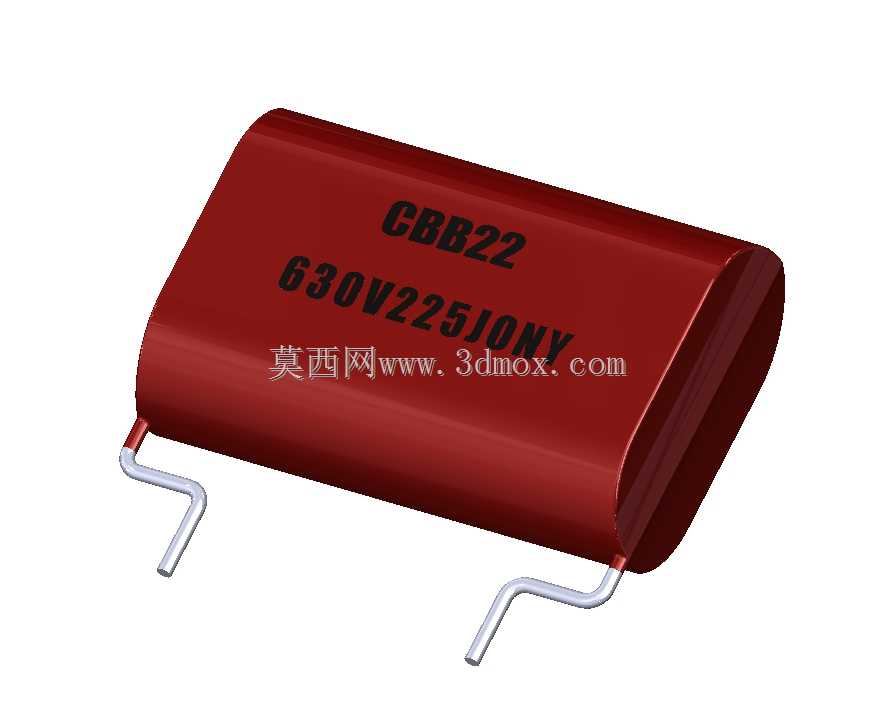

　　建模过程中首先还原了本体的环氧包封结构，本体采用圆角长方体造型，两端的包封端面做了微小的圆弧过渡，完全匹配实物的注塑包封工艺特征，本体表面的标识区域按照丝印实际排版做了凹凸映射还原，标识字符的位置、字号比例完全参照量产实物的丝印规范，没有做夸张的艺术化调整。引脚部分是这类直插元件建模的重点，这款电容采用镀锡铜包钢线引脚，引脚从本体端面引出后先做垂直向下的短段延伸，再向外弯折形成水平的安装段，弯折处的圆角半径严格按照实际加工的弯折工艺设定，没有出现直角弯折的不符合工艺的结构，引脚直径、引脚间距都按照行业通用的安装尺寸设定，能够直接适配标准PCB封装的焊盘间距，导入PCB装配环境时不需要额外调整安装坐标。在开关电源输入侧的EMI滤波回路、小功率工频整流后的纹波吸收支路、可控硅触发回路的脉冲吸收环节，这类直插式涤纶薄膜电容是极为常见的被动元件，本次建模还原的CBB22系列630V225J规格产品，是目前民用电子、工业控制板卡上用量极大的一款通用阻容件。从实际选型适配的角度看，这款电容的额定耐压达到直流630V，容量2.2μF，容量精度J级即±5%，足够覆盖绝大多数交流220V输入类设备的板载安装需求，不管是小家电控制板、小型工业电源模块，还是低端变频器的缓冲吸收回路，都能见到它的身影。

　　从安装边界来看，这款电容的本体高度、引脚伸出长度都控制在常规波峰焊工艺允许的元件高度范围内，不会因为元件本体过高导致过炉时出现重心偏移、引脚虚焊的问题，本体宽度方向的尺寸也预留了足够的相邻元件爬电距离，在220V强电回路中安装时，不需要额外加大与周边走线的间距就能满足安规要求。设计建模时特意还原了本体表面的哑光环氧质感，没有做成亮面的塑料效果，因为实际量产的CBB22电容外包封都是采用阻燃环氧粉末包封工艺，表面是半哑光的暗红色质感，这种材质本身具备UL94V0级阻燃能力，在板卡出现过流升温时不会出现明火蔓延的问题。

　　从功能特性上看，涤纶薄膜电容本身具备自愈特性，当薄膜内部出现微小的击穿点时，击穿位置的金属化层会在电弧作用下瞬间蒸发挥发，让电容恢复绝缘能力，不会出现短路失效的问题，这也是它被大量用在强电回路的核心原因，建模时虽然无法直接还原材料的电气特性，但在结构上还原了内部金属化薄膜卷绕后的本体轮廓，两端的喷金层位置和引脚连接的结构也做了准确的表达，能够让使用者清晰理解这款电容的内部结构连接逻辑。在实际设备装配中，这类电容通常采用卧式贴板安装，部分对元件高度有严格限制的板卡也会采用卧式折弯引脚贴装，本次建模的引脚结构预留了足够的折弯调整余量，不管是垂直插装还是折弯卧式安装，都能通过简单调整引脚角度适配不同的安装场景，本体的重量参数也和实物保持一致，在做整机的抗震仿真、跌落仿真时，直接调用这个模型就能得到准确的重量分布数据，不需要额外修正元件质量参数。

　　很多新手建模时容易把这类电容的引脚弯折方向做反，或者把本体的圆角比例做的过大，导致模型和实物外观偏差明显，本次建模过程中参照了三个不同厂家的同规格实物测量数据，对本体的长宽高比例、引脚的弯折位置、伸出长度都做了交叉验证，确保模型和量产实物的尺寸偏差控制在0.1mm以内，完全能够满足结构设计评审、PCB装配干涉检查、产品宣传渲染等不同场景的使用需求。在做板卡布局时，这款电容的安装位置通常会靠近整流桥或者可控硅等发热元件，建模时也还原了本体的实际耐温边界对应的结构尺寸，不会因为尺寸偏差导致和周边散热片、大功率电阻出现装配干涉，对于需要做整机BOM建模、数字化样机搭建的工程师来说，这个模型可以直接导入装配体使用，不需要再做额外的结构修正。
