穿轴式滚筒张力检测传感器结构设计

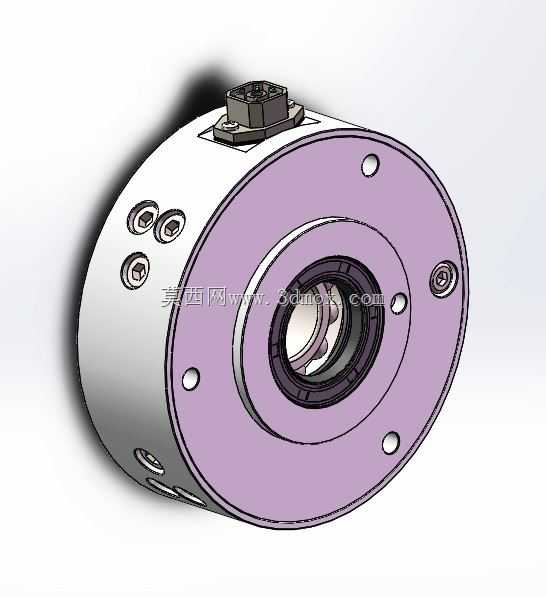

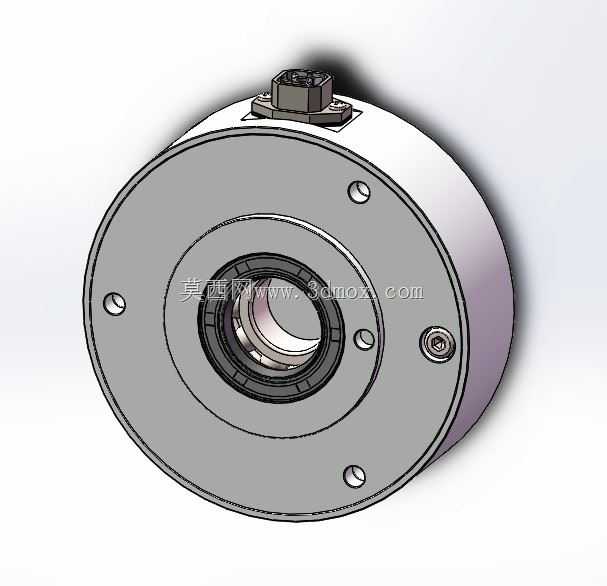

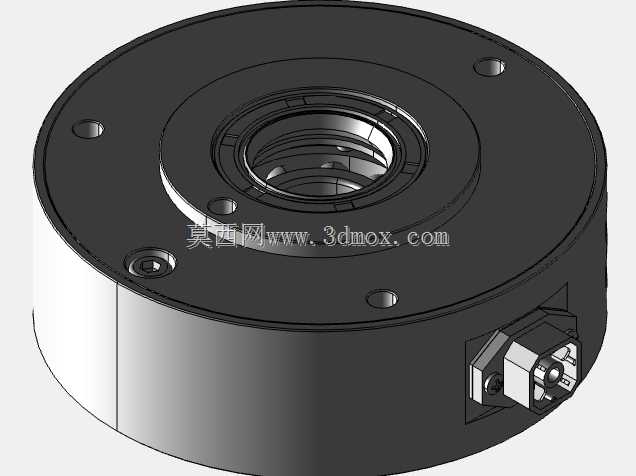

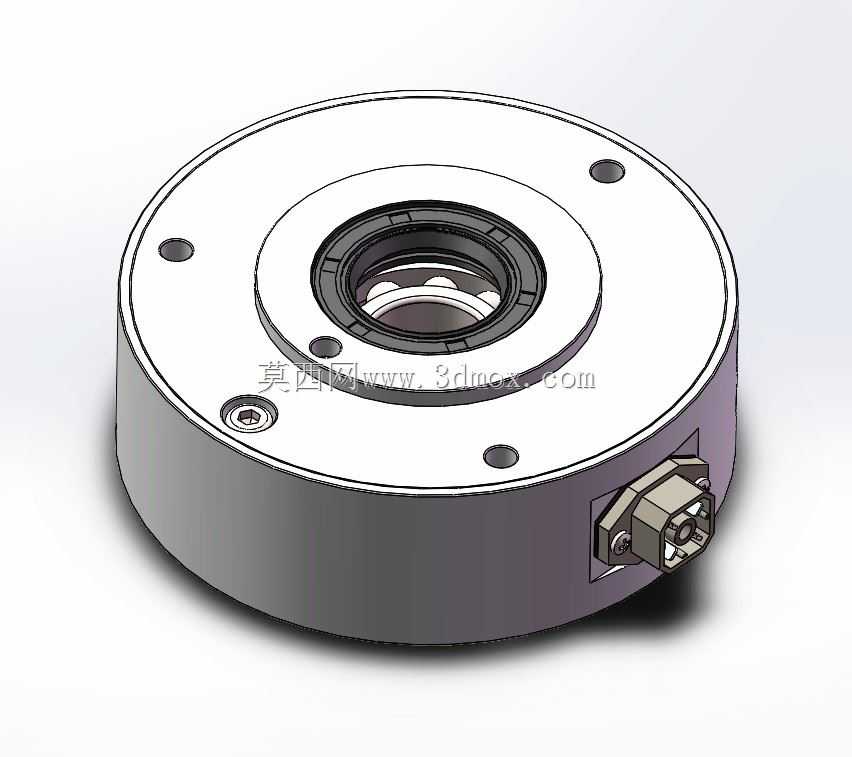

　　这款穿轴式张力检测部件，主要面向卷材连续加工产线的张力闭环控制场景，在薄膜分切、金属带材轧制、纸张涂布、纺织印染、线缆挤出这类需要维持走料张力恒定的设备上，是张力反馈环节的核心检测元件，替代传统的悬臂式张力辊检测结构，解决了悬臂结构长期受径向载荷出现的轴端挠度变形、检测零点漂移问题。从结构设计逻辑来看，整体采用法兰式圆盘主体结构，中心预留大直径穿轴通孔，可直接套装在设备的导辊固定轴端，不需要额外改动原有导辊的支撑布局，安装时仅需要通过法兰端面上的6个均布沉头安装孔，将传感器主体固定在设备墙板的安装基准面上，导辊轴穿过中心通孔后，导辊运转过程中带材张力产生的径向载荷会直接作用在传感器内置的应变检测区，避免了额外传动环节带来的力值传递损耗。

　　主体外壳采用硬化铝合金一体加工成型，表面做硬质阳极氧化处理，兼顾结构强度与轻量化要求，整体外径控制在适配常规幅宽卷材设备的安装尺寸范围内，轴向厚度控制在较小的区间，不会过多占用墙板外侧的安装空间，对于原有设备的张力检测改造场景，不需要重新加工墙板安装位，仅需要匹配原有导辊轴径与安装孔位即可完成替换。顶部预留的密封接线航插结构，采用侧面出线的防水设计，可适配车间多粉尘、有少量切削液或浆料飞溅的生产环境，航插内部做引脚密封处理，避免车间环境中的水汽、粉尘侵入应变片腔体造成检测精度下降。从功能实现层面，该结构可覆盖0.15kN到0.75kN的常规卷材张力检测区间，检测受力方向沿径向垂直于穿轴中心，可同时兼容卷材运行过程中产生的垂直方向张力载荷与小幅值的冲击载荷，内置的应变梁采用对称式结构设计，可抵消安装过程中产生的偏载应力，降低安装对位精度要求，即使安装时存在0.1mm以内的同轴度偏差，也不会对最终检测精度产生明显影响。

　　在实际设备选型匹配时，需要重点核对三个安装边界参数：首先是中心穿轴孔的直径，必须与待安装导辊的轴径保持间隙配合，单边间隙控制在0.05mm到0.1mm之间，避免轴与传感器内圈出现硬接触造成力值检测失真；其次是法兰安装孔的节圆直径，必须与设备墙板上的预制安装孔位完全匹配，安装时采用内六角圆柱头螺钉紧固，紧固扭矩按照螺钉等级控制在合理区间，避免过大的紧固应力造成传感器主体变形影响零点输出；最后是传感器的额定检测量程，需要根据带材最大运行张力、导辊自重、包角大小综合计算径向载荷，预留15%左右的载荷余量，避免长期满量程运行造成应变片疲劳失效。

　　相较于侧装式的张力传感器，这种穿轴法兰式结构的受力路径更短，带材张力通过导辊直接传递到传感器应变区，没有中间的传力摆臂或轴承座结构，动态响应频率更高，可适配最高每分钟上千米的高速卷材生产线，在高速走料出现张力波动时可快速反馈力值变化，配合张力控制器实现实时的张力调整，避免走料过程中出现断带、跑偏、卷绕不齐等问题。在三维建模过程中，需要重点还原应变腔体的薄壁结构尺寸、安装孔的位置度公差、中心孔的同轴度要求，顶部航插的安装位需要预留接线的弯折空间，法兰端面需要设计0.02mm的平面度要求，保证安装时与设备墙板基准面完全贴合，避免局部受力造成检测误差。主体与端盖的配合面设计有密封槽，可加装O型密封圈实现IP65级别的防护，适配多数工业生产场景的环境要求。
