1英寸150磅级阀门用盲法兰结构

　　在石化、给排水、暖通、工业流体输送的管路系统中，盲法兰是管路临时封堵、末端截流、压力试验分段隔离的核心承压元件，这款1in规格、150磅压力等级的盲法兰，针对中小口径低压管路的封堵需求设计，适配常规美标法兰连接的管路工况。从实际工程应用来看，这类盲法兰常被用在管路改扩建的预留接口处，当某段管路暂时不需要外接支路时，用盲法兰封堵预留法兰口，既可以保证管路系统的承压密封性，又能在后续需要拓展管路时，直接拆除盲法兰即可对接新管段，无需对原有管路进行切割焊接作业，大幅降低现场改造的施工量与动火风险。在管路系统做水压试验、气密性试验时，这类盲法兰也会被临时安装在试验段的末端，配合密封垫片承受试验压力，封堵管路端口，保证试验过程中介质不会从端口泄漏，满足压力试验的封堵要求。

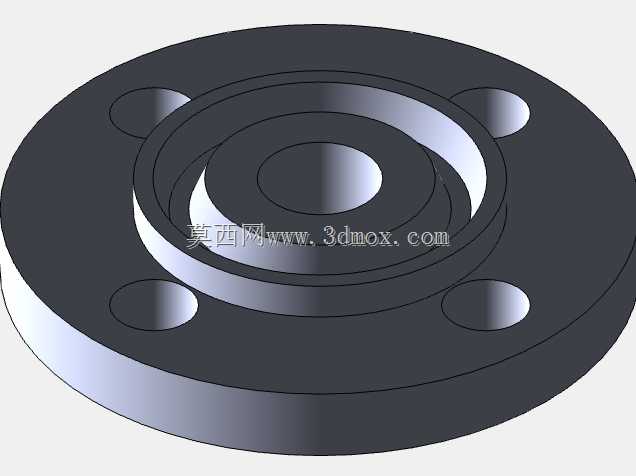

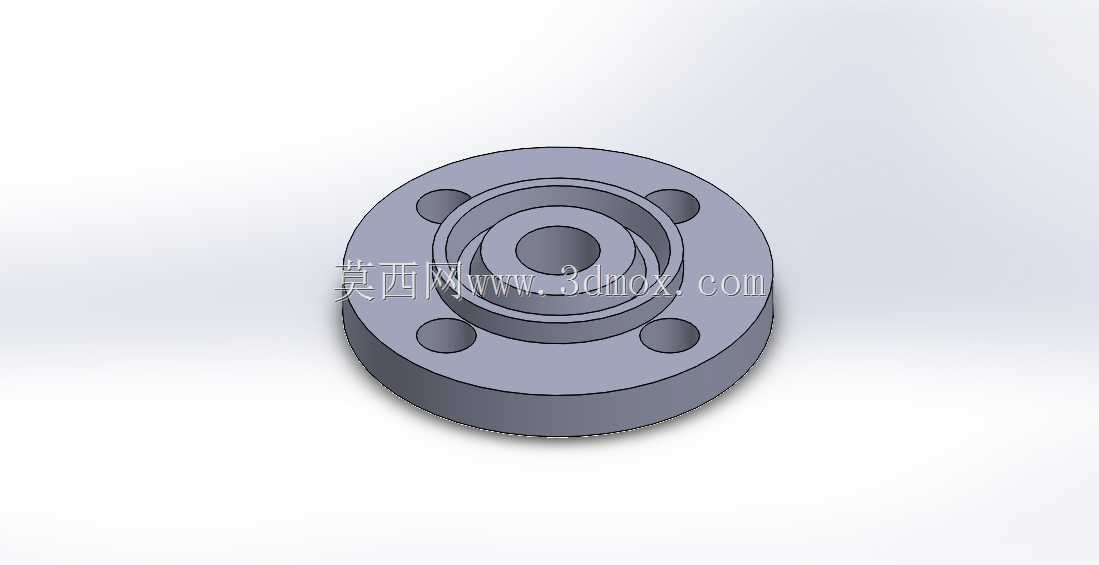

　　从结构设计来看，这款盲法兰采用凸面密封结构，中心位置的凸台与配对法兰的密封面适配，安装时配合对应压力等级的非金属垫片或者金属缠绕垫片，就能实现可靠的端面密封，避免管路内的流体从法兰结合面泄漏。法兰盘上均匀分布4个螺栓通孔，孔位的分度圆直径严格匹配1in-150#法兰的标准尺寸，安装时可以直接和同规格的闸阀、截止阀、管道法兰进行对接，不需要额外加工适配，互换性符合通用管路连接件的要求。法兰整体采用圆盘式结构，中心没有贯通的流道，实心的盘体结构可以承受管路内的介质压力，不会因为承压出现变形或者击穿的问题。

　　设计过程中，首先要明确对应的压力等级对应的壁厚要求，150磅级的法兰对应常温下的公称压力约2.0MPa，盲法兰作为承压封堵元件，盘体的最小厚度需要满足该压力等级下的强度要求，通过有限元承压校核，保证在额定工作压力下，法兰盘的变形量在密封允许的范围内，不会因为盘体挠曲导致密封垫片压合失效。螺栓孔的位置度公差需要严格控制，保证现场安装时螺栓可以顺利穿入，不会出现孔位错位导致的强制装配问题，避免装配应力导致法兰密封面受力不均出现泄漏。密封凸台的表面粗糙度需要达到密封要求，不能有明显的划痕、凹坑等缺陷，否则会导致垫片压合后存在泄漏通道，影响密封效果。

　　从安装边界来看，这款盲法兰的外径尺寸符合1in-150#法兰的标准外径，安装时需要预留的操作空间只需要满足螺栓穿入、扳手拧紧的操作空间即可，不需要额外的大空间预留。安装时需要注意密封垫片的对中，保证垫片完全覆盖密封面，螺栓拧紧时要采用对角分次拧紧的方式，保证各个螺栓的预紧力均匀，避免法兰偏斜导致的密封失效。和普通的焊接封头相比，这种法兰式的盲堵拆装更加方便，不需要切割焊接作业，特别适合需要经常拆装、临时封堵的管路位置，在日常的管路检修过程中，拆除盲法兰就可以直接对管路内部进行检查、清理，作业完成后重新装回即可，大幅提升检修效率。

　　在实际选型过程中，需要注意盲法兰的压力等级必须和对接的管路、阀门的压力等级一致，不能用低压等级的盲法兰封堵高压管路，否则会出现承压不足导致的生产安全隐患。同时密封面形式要和配对法兰匹配，凸面密封的盲法兰只能和凸面或者全平面的法兰配对，不能和凹凸面、榫槽面的法兰混装，否则会出现密封不匹配的泄漏问题。这款盲法兰的结构完全遵循通用法兰的连接尺寸标准，在三维建模过程中，所有的尺寸参数都严格对应标准规范，建模时对螺栓孔、密封凸台、盘体厚度的参数都做了参数化处理，可以直接通过修改参数适配其他压力等级、其他通径的盲法兰设计，提升同类型零件的建模效率。对于管路设计人员来说，这个模型可以直接导入到管路装配体中，用于管路排布的干涉检查，确认盲法兰安装后和周边的管路、支架、设备之间不会存在装配干涉，提前预判现场安装可能出现的空间不足问题，减少现场施工的整改量。
