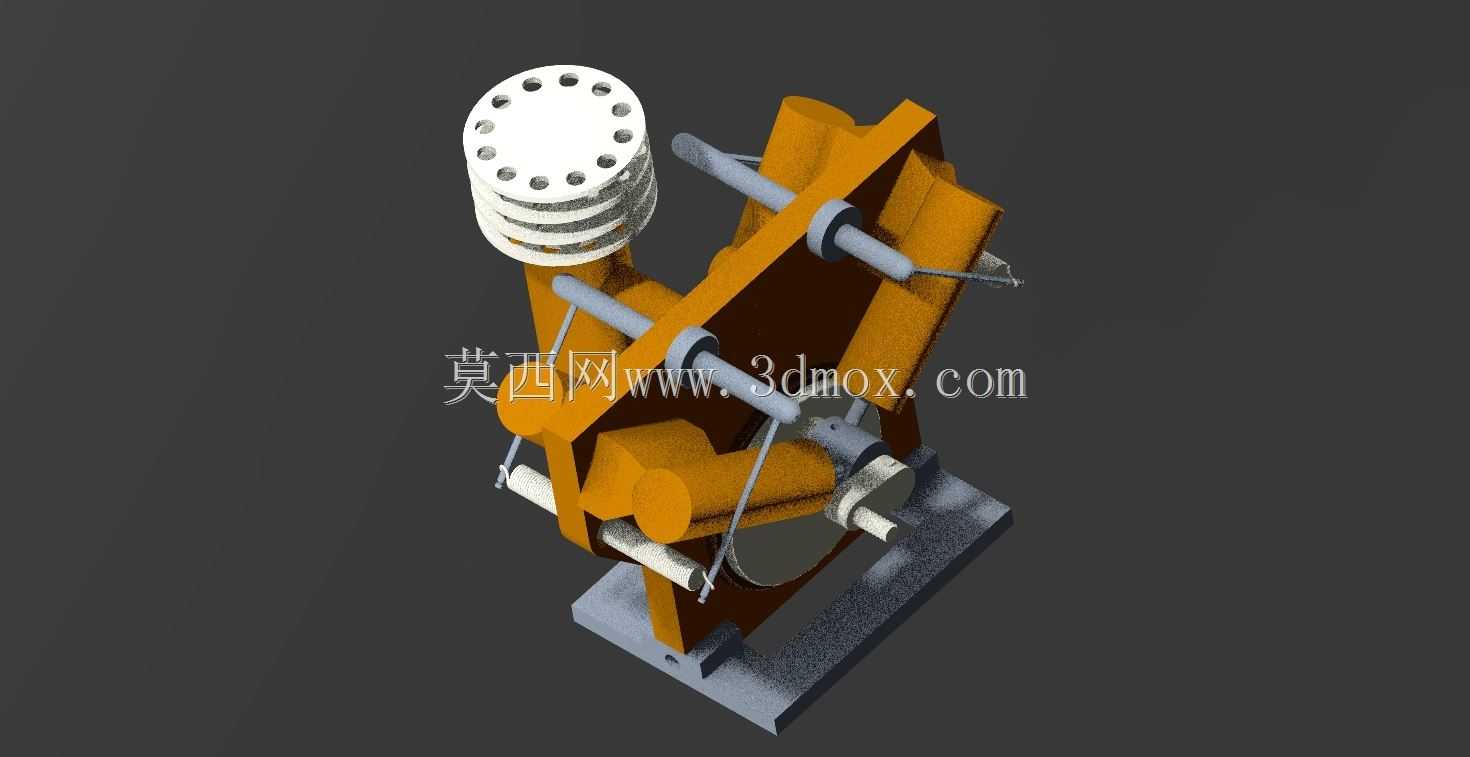

立式单缸往复式蒸汽机结构三维数模

　　这套立式单缸往复式蒸汽机三维数模，完整还原了经典外燃式动力装置的核心传动与做功结构，可作为热力原理教学演示、复古动力装置复刻、小型动力设备改装的结构参考依据。从实际应用场景来看，这类小功率往复式蒸汽机目前主要用于科普教具制作、复古动力模型展演、小型低压蒸汽驱动实验装置搭建，部分小型工艺类动力展品也会采用同结构原理做可视化展示，区别于大型工业蒸汽机组，该结构更偏向轻量化、可视化的演示与小功率输出场景，整体结构外露无封闭机壳，方便观察整套做功传动的完整动作逻辑。

　　从结构功能特性来看，整套模型完整复现了蒸汽做功的核心路径：顶部带均布通孔的气缸端盖用于密封缸体同时预留进排气接口安装位，缸体内部活塞通过十字头结构连接外侧传动连杆，避免活塞杆承受侧向力导致磨损过快；机身采用立式铸造型机架结构，两侧预留的轴孔用于安装曲轴支撑轴承，曲轴的偏心轴颈分别连接动力连杆与配气机构连杆，实现活塞往复运动到曲轴旋转运动的转换，同时同步驱动滑阀式配气机构完成进排气的时序切换，保证蒸汽能够按做功行程精准进入缸体推动活塞，排气行程顺利将废汽排出。底座采用带安装孔的平板式结构，可直接通过螺栓固定在实验台架或者设备基座上，安装时需要预留曲轴输出端的连接空间，方便后续连接飞轮或者负载传动部件。

　　设计思路上完全遵循经典立式蒸汽机的结构逻辑，优先保证运动部件的无干涉运行：建模时对曲轴的偏心距、连杆长度、活塞行程做了匹配校验，避免活塞运行到上下止点时出现连杆与机架的碰撞，配气机构的连杆行程与滑阀的移动距离做了对应匹配，保证进排气窗口的开闭时序与活塞行程完全对应，不会出现进排气串气导致做功效率下降的问题。所有转动配合位置都预留了标准的轴承安装位，缸体与端盖、机架与底座的连接面都做了贴合面处理，满足实际加工组装时的密封与连接强度要求。

　　外形尺寸与安装边界方面，整套结构采用立式布局，整体重心落在底座中心区域，安装时底座的四个固定孔需要与基座的安装螺孔对齐，固定后需要保证曲轴的水平度偏差在允许范围内，避免运转时出现额外的径向力磨损轴承。侧向突出的配气阀杆位置需要预留操作与管路连接空间，顶部气缸端盖的接口位置需要预留蒸汽管路的安装空间，曲轴输出端需要预留至少相当于曲轴直径1.5倍的轴向空间，方便安装联轴器或者飞轮部件。整套结构没有冗余的外覆盖件，所有部件的轮廓都完全按照实际零件的加工外形建模，运动过程中活塞、连杆、曲轴、配气机构的动作完全符合实际机械运动逻辑，可直接用于运动仿真演示，也可作为结构设计参考调整尺寸参数适配不同功率的使用需求。对于从事热力教具开发、小型动力装置设计的从业者来说，这套数模可直接作为结构蓝本，根据实际使用的蒸汽压力、输出转速要求调整气缸容积、曲轴偏心距、连杆长度等核心参数，不需要从零开始搭建基础传动结构，能够大幅缩短前期方案设计的结构验证周期，建模时对所有配合面的公差预留逻辑也符合常规机械加工的工艺要求，不需要额外做结构的工艺性调整即可直接输出加工图纸用于实物制作。
