钣金偏心方圆过渡连接结构设计

项目分类:通用机械零部件 发布时间:2025-01-01 ID:875335
  • 钣金偏心方圆过渡连接结构设计
  • 钣金偏心方圆过渡连接结构设计
  • 钣金偏心方圆过渡连接结构设计

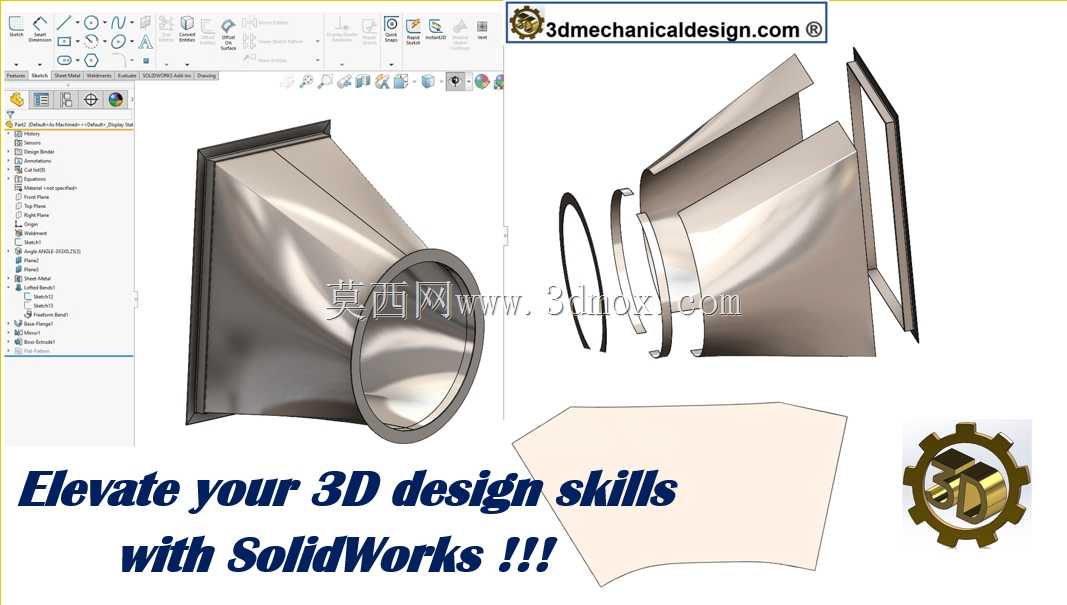

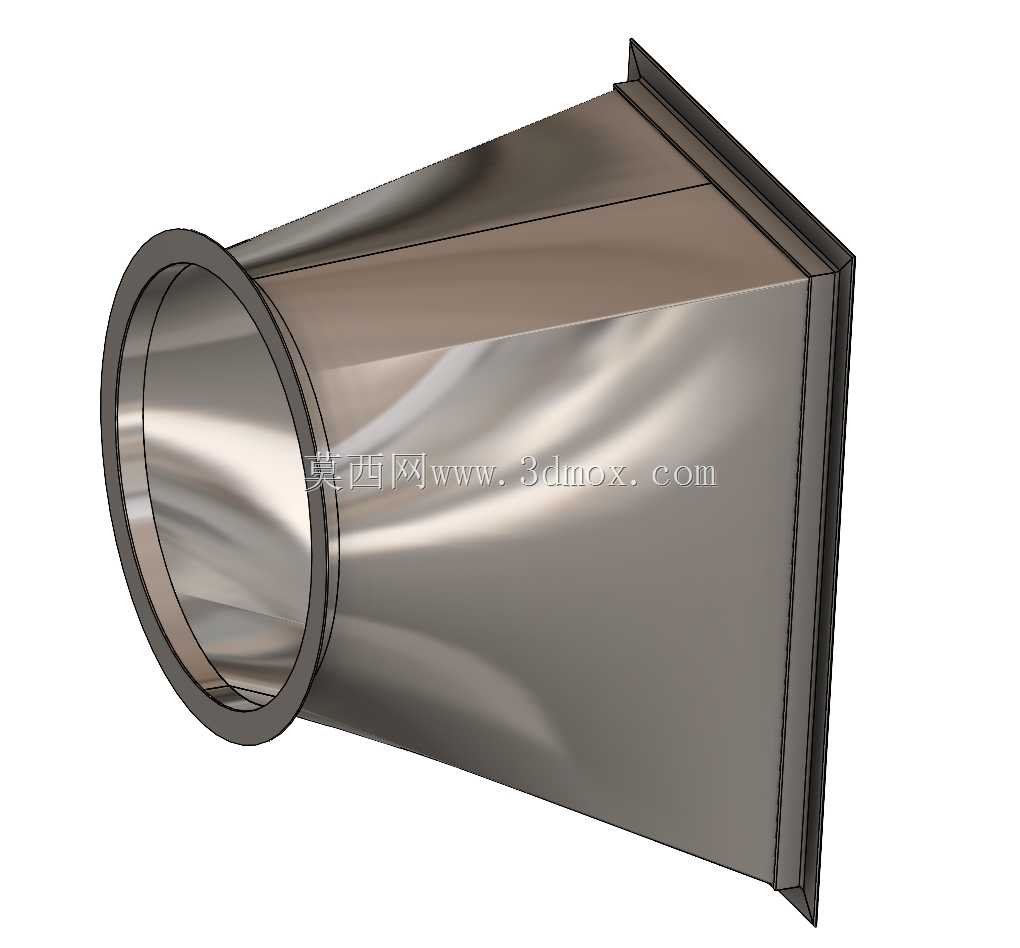

  在通风除尘、粉体输送、工业排烟这类需要管路变径转接的场景里,偏心方圆过渡构件是解决方形接口设备与圆形管路错位对接的核心零件,很多现场安装时会遇到设备出风口为方形、外接输送管道为圆形,且两者中心存在水平或垂直偏移的情况,如果强行用同心方圆节加直管段调整,不仅会增加管路沿程阻力,还会在拐角处形成涡流积灰,尤其是输送面粉、金属粉尘这类磨琢性较强的介质时,偏心结构可以让物料沿斜壁平滑滑落,避免直角区域的物料堆积堵塞,降低管路维护清理的频率。

  设计这类钣金构件时,首先要确认两端的安装边界参数:方形端需要匹配设备接口的法兰安装孔位,通常方形端会预留15-20mm的折边用于法兰铆接或焊接,折边的平面度公差要控制在1mm以内,避免安装时出现密封缝隙漏风;圆形端的直径要匹配外接圆管的外径,通常采用插接式结构时,圆端直径比外接管道大1-2mm,方便现场插接后打铆钉或焊接固定。偏心距的确定是整个设计的核心,需要根据现场设备与管路的实际错位量来设定,不能直接套用标准同心方圆节的参数,偏心距过大时过渡段的斜壁倾角会过小,导致钣金折弯时出现局部拉伸开裂,倾角过小也会增加介质流动的阻力,通常斜壁与水平面的夹角要大于物料的安息角,对于常见的工业粉尘,这个角度一般不小于55度,保证物料可以靠自重滑落。

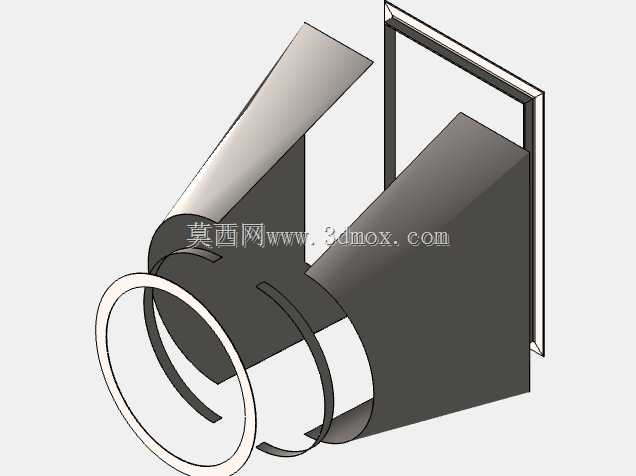

  建模阶段要重点处理钣金展开的精度问题,因为偏心方圆过渡属于不可展曲面,实际生产中是通过三角形展开法将曲面拆分为若干个小平面三角形拼接,建模时要提前预留焊接收缩余量,通常每道拼接焊缝预留0.5-1mm的收缩量,避免焊接后整体尺寸出现偏差。壁厚的选择要根据输送介质的特性来定,普通通风场景用0.8-1.2mm的镀锌钢板即可,输送磨琢性强的物料时要选用2-3mm的冷轧钢板或者不锈钢板,壁厚过薄会导致构件在风机负压作用下出现凹陷变形,壁厚过大则会增加折弯和拼接的难度,提升材料成本。

  安装时要注意偏心方向的定位,方形端的法兰孔位要和设备接口完全对齐,圆端的中心要对准外接管路的中心,避免安装后出现额外的错位应力,长期受振动影响会导致焊缝开裂。这类构件在实际使用中,通常会在方形端和设备之间加装橡胶密封垫,减少漏风率,对于有保温需求的管路,还可以在钣金外壁包裹保温棉后外包铝皮防护。不同于同心方圆节的对称结构,偏心方圆过渡的流道更顺畅,在需要保证管路底部齐平的场景下,比如厂房内的除尘管路贴梁安装,偏心结构可以让管路底部保持水平,避免出现积液或者积尘的低洼点,这也是很多通风系统设计中优先选用偏心过渡件的原因。

  在结构细节处理上,方圆过渡的四个棱角位置要做圆弧过渡处理,避免折弯时出现应力集中导致开裂,圆弧半径通常取3-5倍的板厚,既不影响整体的安装尺寸,也能提升构件的结构强度。拼接焊缝要设置在斜壁的平面位置,不要设置在棱角处,棱角处焊接容易出现焊穿或者变形,后续打磨也不方便。如果是用于食品加工行业的输送管路,内壁还要做抛光处理,焊缝打磨平整后做钝化处理,避免物料残留滋生细菌。

  很多现场施工人员会用简单的直棱拼接来做偏心方圆过渡,这种做法虽然制作简单,但是流道内的直角区域会形成严重的涡流,不仅增加风机的能耗,长期使用还会在直角处磨穿漏料,采用平滑过渡的曲面结构虽然建模和展开稍微复杂,但是实际使用中的寿命是直棱结构的3-5倍,流阻也能降低20%左右,对于长期连续运行的工业管路系统来说,这种结构优化带来的能耗节约和维护成本降低是非常可观的。
