0-5kV量程85C17型指针式高压面板表

　　这款指针式面板测量表主要面向高压配电回路、工频试验装置、中型工业变压设备的前端电压监测场景，在0-5kV交流电压工况下承担直读式电压指示功能，无需额外外接数显供电模块，依靠被测回路的信号取样即可驱动表头偏转，在现场失电、数显模块故障的极端工况下仍能依靠被动测量特性完成基础电压判读，是高压配电面板上可靠性优先级最高的直读测量元件。

　　从实际安装适配角度看，该表采用标准85C系列方型面板安装尺寸，正面外框为直角方形结构，嵌入安装时仅需在设备面板上开设对应尺寸的方型安装孔，依靠表体自带的侧边卡扣即可完成快速固定，无需额外设计定制安装支架，适配绝大多数工业配电柜、试验变压器操作台、高压变频设备的面板开孔规范，安装后正面突出面板高度控制在合理范围，不会与柜门上的操作手柄、按钮元件产生运动干涉。表体侧面设置的绿色旋钮为机械调零结构，在设备断电、表头无输入信号的状态下，可通过一字螺丝刀微调该旋钮，将指针精准对齐刻度盘零位，抵消运输震动、长期使用产生的机械游丝形变带来的测量偏差，保证长期使用的读数准确性。

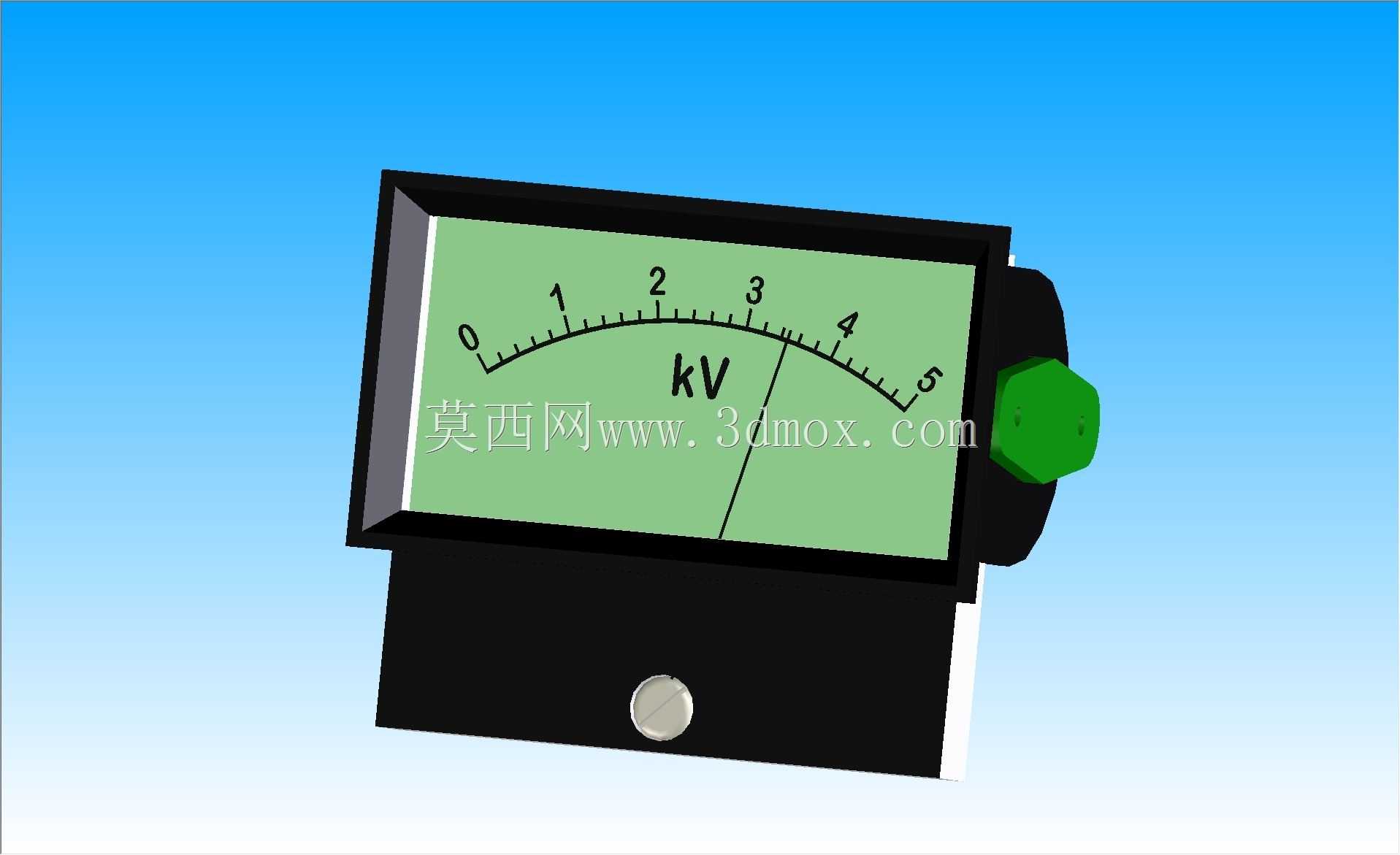

　　刻度盘采用浅绿色哑光基底设计，黑色印刷刻度线与kV单位标识清晰醒目，刻度从0到5kV均匀划分，每1kV区间设置5个小刻度格，读数分辨率可达0.2kV，足够满足工业现场高压回路的粗略监测需求，哑光盘面可避免现场照明灯光产生的镜面反射，操作人员在不同站立角度下都能快速读取数值，不会因反光产生读数误差。表体正面下方设置的金属小圆点为表盖固定铆钉，将透明防护表盖与黑色表壳紧密压合，可达到基础的防尘防溅防护等级，适配工业车间、配电房的多尘使用环境，避免浮尘进入表体内部卡滞指针转动结构。

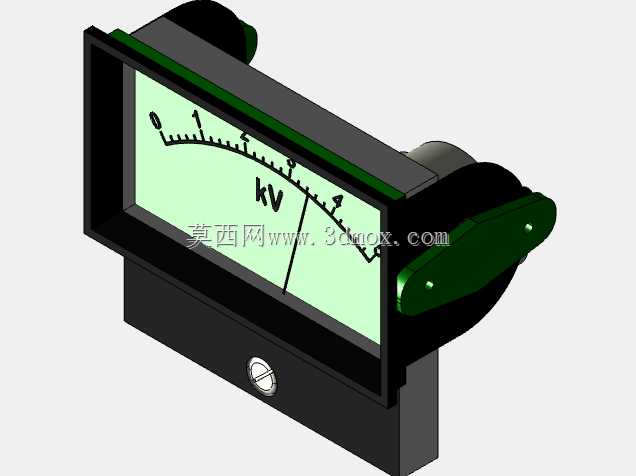

　　建模过程中优先还原了实物的装配层级关系：最外层为黑色方形塑料表壳，做了微小的边缘倒角处理避免安装时割手，表壳前部嵌入透明PC材质的防护表盖，表盖与表壳的配合缝隙做了均匀的错位处理，还原实际产品的装配公差；内部刻度盘的印刷位置、指针的偏转轴心位置完全参照实物比例设置，指针采用薄片状金属结构建模，还原实物的轻量化转动结构特性；侧面的调零旋钮做了防滑滚花细节，还原实际产品的调节触感对应的外形特征；表体后部的接线柱结构做了简化处理，保留了基本的外形轮廓，方便设计人员在做配电面板布局时预留足够的后部接线空间，避免与柜内的走线槽、其他电气元件产生空间冲突。

　　在设备选型适配层面，该款表头属于被动式模拟测量元件，无需单独供给工作电源，接入对应变比的电压取样信号即可正常工作，相比数显电压表抗干扰能力更强，在强电磁干扰的高压设备周边不会出现数值跳变、花屏等问题，非常适合在高压试验设备、小型箱式变压器、工业静电除尘设备的操作面板上安装使用，作为操作人员判断设备输出电压是否处于正常区间的第一视觉参考。建模时严格控制了各部分的尺寸比例，安装孔位、面板突出厚度、后部接线空间预留尺寸都与实物保持一致，结构设计人员在完成面板布局时可直接调用该模型，无需反复核对安装尺寸，能有效缩短配电面板的设计周期，避免因元件尺寸不符导致的面板开孔错误、安装干涉等问题。
