DIN导轨安装式Shelly Pro 3EM智能计量模块

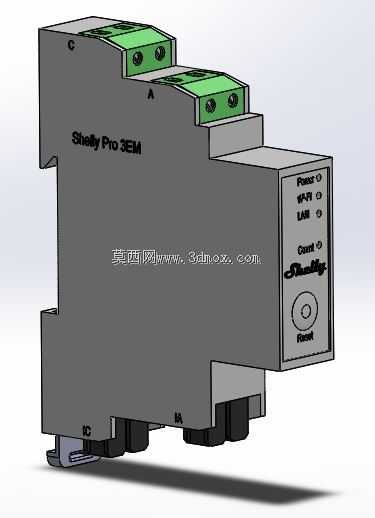

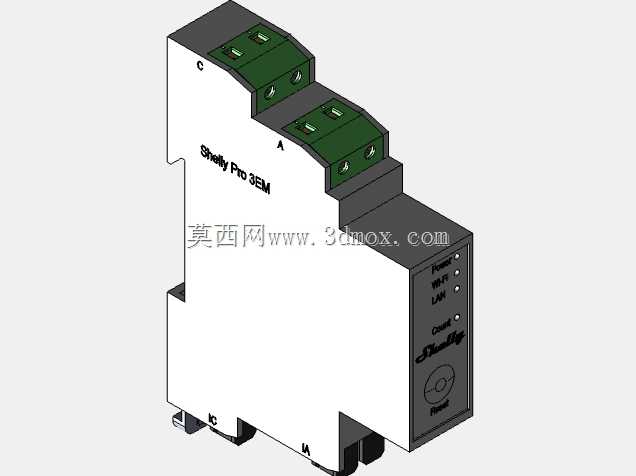

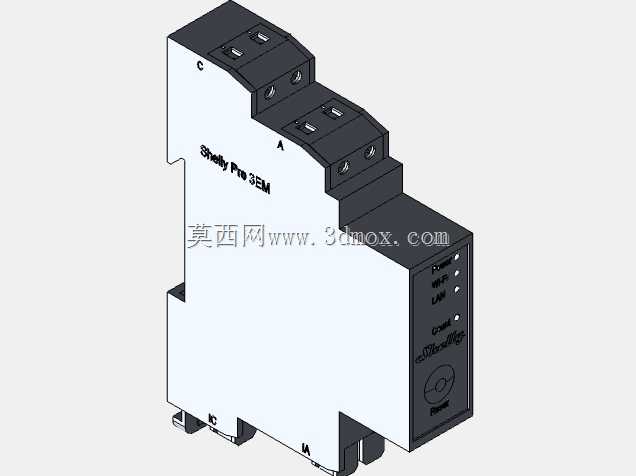

　　这款导轨式智能计量模块的设计，完全贴合低压配电场景的实际安装需求，在做三维结构建模的时候，首先要卡准的就是标准DIN导轨的安装卡扣尺寸，这部分的公差配合直接决定了现场安装能不能顺利卡入导轨，不会出现松脱或者卡装过紧的问题。从实际应用场景来看，这类模块主要部署在家庭分户配电、小型商业门店配电、智能家居中控的进线回路位置，用来实时采集三相回路的电压、电流、功率、累计用电量数据，同时支持远程通断控制与数据上传，不需要额外加装复杂的采集终端，直接嵌入现有配电箱的空余导轨位就能完成部署。

　　从功能特性来看，模块正面预留了状态指示灯区域，分别对应电源、WiFi连接、LAN连接、计数状态的指示，下方设置了实体复位按键，方便现场调试的时候快速恢复配置或者完成配网操作。顶部的接线端子采用绿色防护式端子设计，端子的间距严格按照低压配电的安全爬电距离要求设置，不同回路的接线位之间做了隔离筋设计，避免接线过程中出现线芯外露导致的相间短路问题，端子的接线容量适配常规配电回路的1.5-6平方毫米铜芯导线，满足大部分民用与小型商用配电回路的接线需求。

　　在结构设计思路上，整体外壳采用阻燃工程塑料材质，壳体的拼接采用卡扣加超声焊接的组合方式，既保证了壳体的防护等级，又能在内部元器件需要检修的时候通过专用工具拆开壳体，不会出现一次性封装无法维护的问题。模块的宽度尺寸按照标准模数化配电设备的模数设置，单台模块占用的导轨空间对应标准配电箱的2个模数位，在做配电箱排布设计的时候，可以直接和微型断路器、漏电保护器等常规配电元件并排安装，不需要额外预留特殊安装空间，壳体的上下边缘都做了导向倒角，在多模块并排密集安装的时候，不会出现边缘卡滞导致的安装困难。

　　安装边界方面，模块背部的导轨卡扣采用弹性卡扣设计，卡扣的行程适配标准TH35-7.5型DIN导轨，卡装完成后模块与导轨之间的间隙控制在0.2mm以内，不会因为配电箱的振动出现模块移位的问题。模块前方需要预留至少40mm的操作空间，保证复位按键的操作和指示灯的观察不受遮挡，接线端子上方需要预留至少50mm的走线空间，方便导线的弯曲与接线操作，不会因为导线弯折半径过小导致线芯损伤或者绝缘层破损。模块的侧面设置了相邻模块的拼接定位槽，多台同类型模块并排安装的时候，可以通过定位槽实现对齐，保证整排安装的平整度，不会出现高低错落的情况。

　　从三维建模的细节处理来看，壳体表面的丝印标识位置严格按照实物的排版设置，包括品牌标识、型号标识、接线位标识、指示灯标识的位置和大小都和实物保持一致，端子部分的内部金属嵌件也做了细节还原，方便结构工程师在做配电箱整体装配校验的时候，准确检查接线空间是否充足，有没有和其他元件出现干涉。模块底部的接线位同样采用防护式端子设计，和顶部的进线端子对应，分别对应三相回路的进出线接线，接线位的标识清晰对应各相序，避免现场接线的时候出现相序接反的问题。在散热设计上，壳体的侧面预留了细微的散热格栅，格栅的开孔方向沿着模块的竖直方向设置，利用烟囱效应实现内部电路的自然散热，不需要额外加装散热风扇，保证模块长期运行的稳定性，同时格栅的开孔尺寸控制在安全范围内，避免现场施工的时候有金属碎屑掉入壳体内部造成短路。
