DIN913内六角平端紧定螺钉M2规格系列

　　在精密机械装配、电子设备结构固定、小型工装夹具定位的场景里，这类M2规格的内六角平端紧定螺钉是使用频率极高的紧固件，很多做小型自动化模组、消费电子结构、精密仪器装调的工程师，在做轴向定位、零件相对位置固定的时候，都会优先选用符合DIN913标准的平端紧定螺钉，相比尖端或者柱端的紧定螺钉，平端的接触面不会对被固定零件的表面造成压痕损伤，尤其适合固定薄壁轴套、轻质合金零件、塑料结构件的场景，不会因为顶紧力集中破坏被连接件的表面精度。

　　这个系列的螺钉覆盖了2毫米到10毫米的长度规格，做结构选型的时候可以根据被固定件的壁厚、顶紧需要的旋合深度来灵活选择，不需要额外做二次加工适配。设计上采用内六角驱动的形式，对应的六角扳手尺寸和M2螺纹规格匹配，在狭小的装配空间里也能顺利施加拧紧力矩，不会像一字槽或者十字槽的螺钉那样容易出现滑牙的问题，适合小规格紧固件的反复装拆调试场景。螺钉整体为圆柱外形，没有突出的钉头，安装完成之后可以完全沉入螺纹孔内，不会在零件表面形成突出的干涉结构，这对有外观平整度要求、或者零件之间需要紧密贴合滑动的结构来说非常重要，比如直线导轨的滑块限位、小型转轴的轴向固定、电子元件的安装座定位，都需要这种不突出安装面的紧固件来避免运动干涉。

　　从安装边界来看，M2规格的螺纹对应的底孔尺寸按照标准公制螺纹加工即可，不同长度的螺钉对应的旋入深度需要根据被固定件的材质调整，比如在铝合金零件上使用的时候，旋合深度建议不小于2倍螺纹公称直径，在钢件上使用的时候可以适当降低旋合深度要求，平端的顶紧面和被顶零件的表面最好保持平面接触，如果被顶的是轴类零件的圆柱面，平端螺钉的接触面积比尖端螺钉更大，顶紧之后的抗滑移能力更稳定，不会因为设备运行的振动导致螺钉松动退牙。很多工程师在做小型传动结构的时候，会用这类紧定螺钉来固定齿轮、带轮和转轴的相对位置，不需要在轴上加工额外的键槽，就能传递小扭矩的运动，大幅简化轴类零件的加工工序，降低小直径轴的加工难度，毕竟直径2毫米左右的小轴如果加工键槽，很容易出现轴的强度不足、加工变形的问题，用平端紧定螺钉做周向固定，就能在保证连接可靠性的前提下，简化零件的加工工艺。

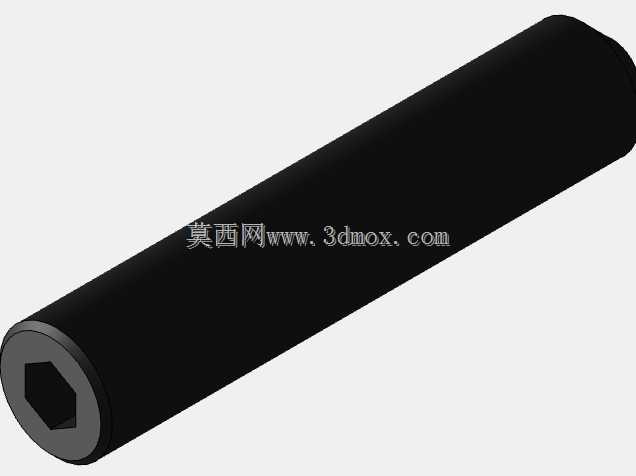

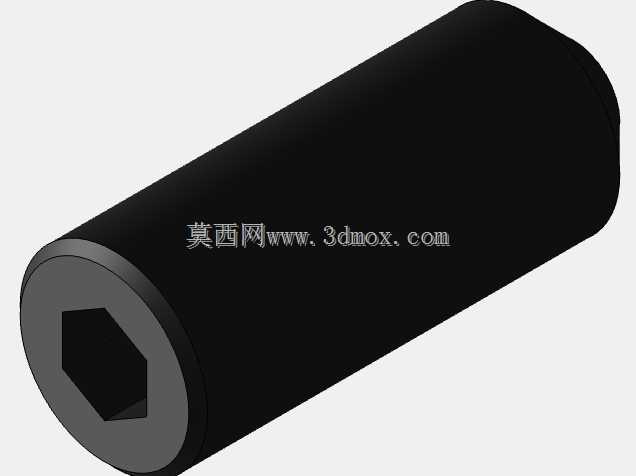

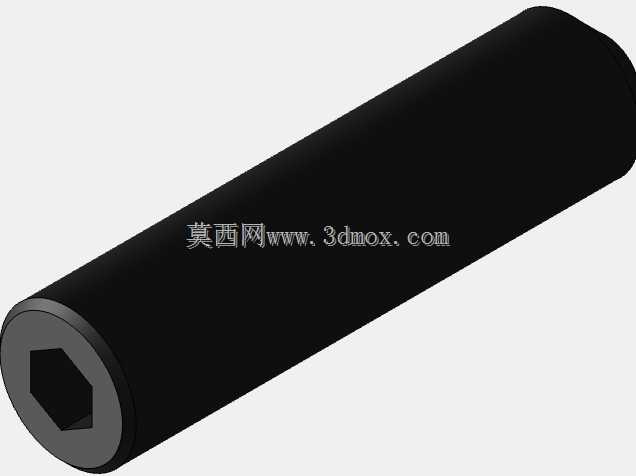

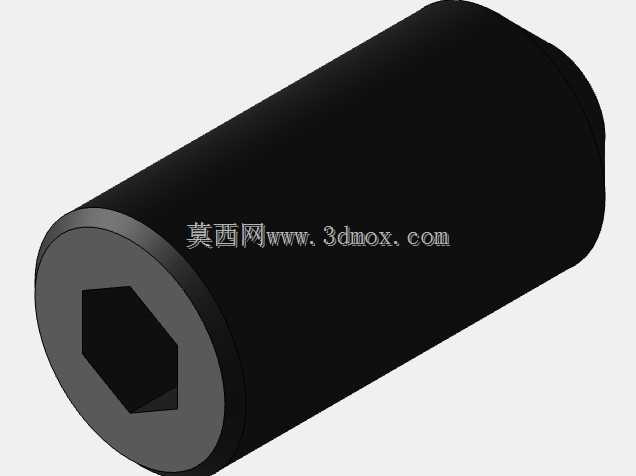

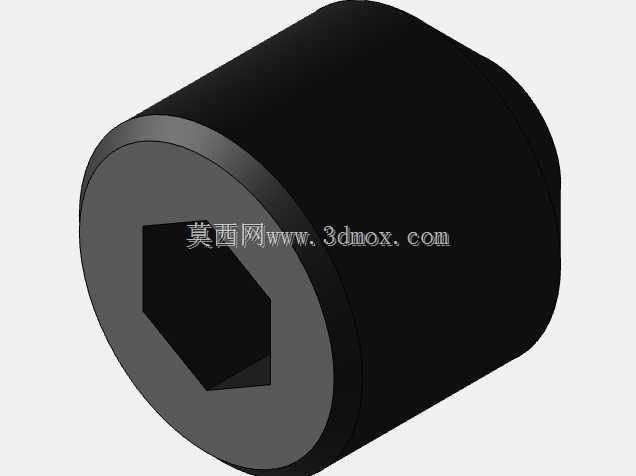

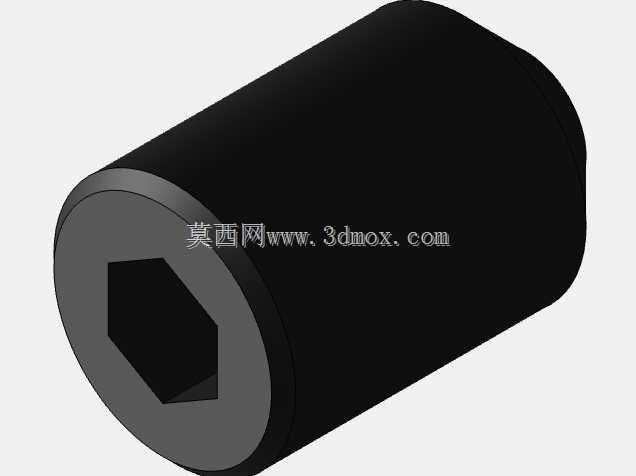

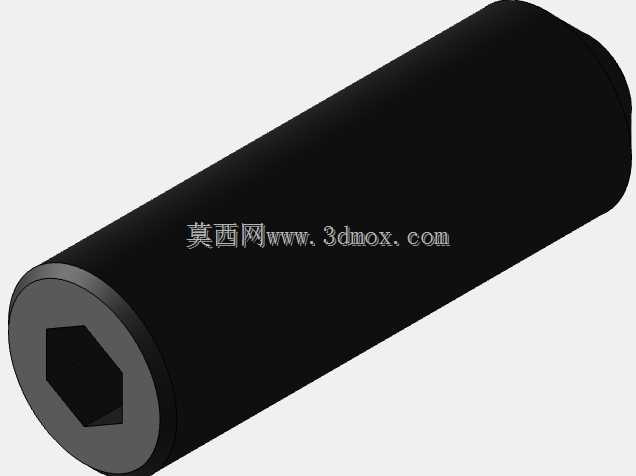

　　在做三维建模的时候，这个系列的螺钉模型严格遵循DIN913的标准尺寸，螺纹部分的参数、内六角的深度和对边尺寸、螺钉的外径公差都和实际量产的零件保持一致，工程师在做装配设计的时候，可以直接把模型调入装配体，不需要反复核对安装孔的避让尺寸，也不用担心螺钉长度和实际零件不符导致的装配干涉，比如在做PCB板的安装柱固定、小型传感器的位置调整、精密滑台的行程限位的时候，直接调用对应长度的模型，就能快速完成结构的虚拟装配，检查各个运动部件的行程范围内会不会和紧固件出现碰撞，提前在设计阶段规避装配问题。这类小规格紧定螺钉虽然单个零件的尺寸很小，但在精密设备里的用量往往很大，每一处的选型是否合适，都会直接影响整个设备的装配精度和长期运行的稳定性，比如在光学仪器的调焦结构里，用平端紧定螺钉来固定镜片座的位置，不会因为顶紧力导致镜片座变形，保证光学系统的同轴度；在小型伺服电机的编码器安装结构里，用合适长度的紧定螺钉固定编码器码盘和转轴的相对位置，不会因为螺钉过长顶到编码器内部的电路部分，也不会因为螺钉过短导致固定不牢出现跑位的问题。设计选型的时候还要注意，平端紧定螺钉的顶紧力是靠螺纹的旋合拉力产生的，所以在需要较大顶紧力的场景里，不能盲目增加拧紧力矩，要根据螺钉的材质强度等级计算允许的最大拧紧力矩，避免螺钉在装配过程中出现断裂或者螺纹滑牙的问题，尤其是M2这种小规格的螺钉，本身的螺纹承载能力有限，过度拧紧很容易导致螺纹失效，这也是很多新手工程师在做小型结构设计的时候容易忽略的问题，总觉得拧得越紧越牢固，反而造成零件损坏。
