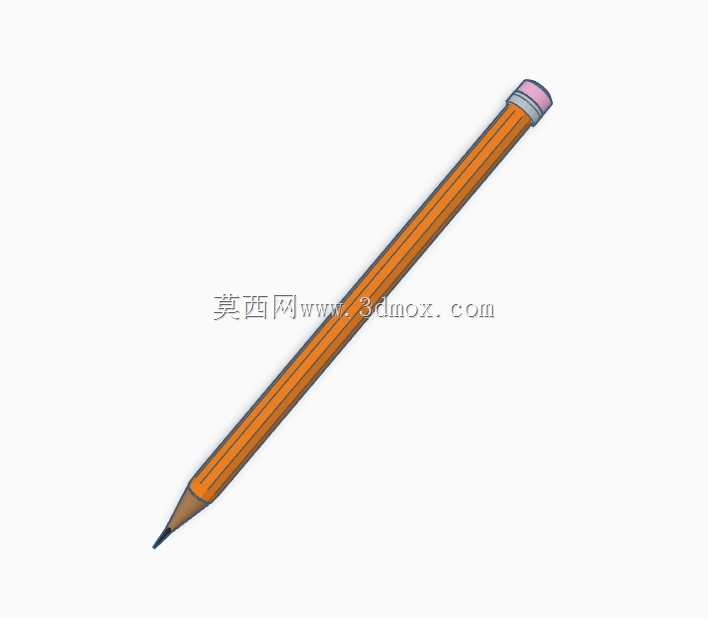

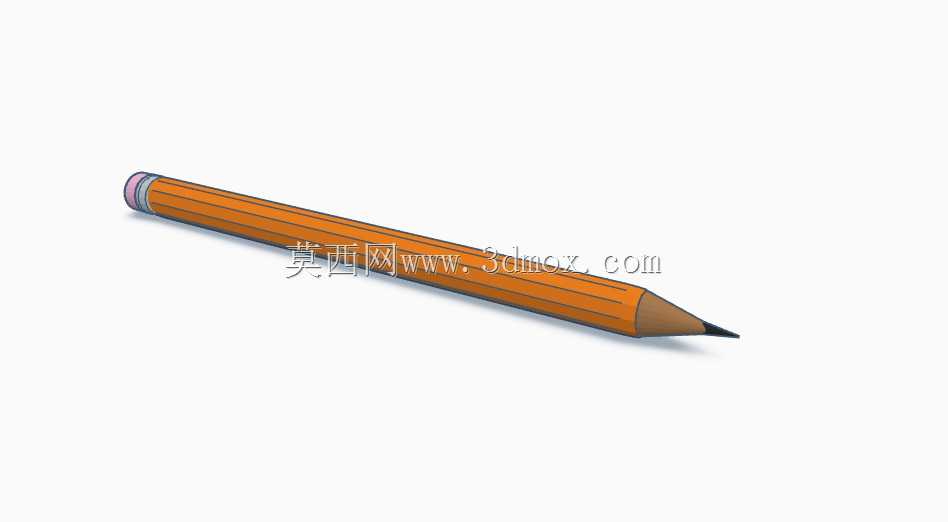

写实风格木质书写铅笔三维造型设计

　　日常书写场景中，木质铅笔是普及率极高的基础工具，从学龄儿童的课堂书写到工程现场的临时标记、手绘草稿阶段的快速勾勒，都能看到这类产品的身影。不同于自动铅笔的机械结构，传统木质铅笔依靠笔杆包裹铅芯的结构，依靠削切露出合适长度的铅芯完成书写，结构简单可靠，在无额外配件补充的场景下也能长期使用，对恶劣使用环境的适配性远高于结构复杂的书写工具。

　　本次三维造型还原过程中，首先拆解了常规六角杆铅笔的结构组成：最外侧的木质笔杆承担握持支撑与铅芯防护作用，笔杆一端的橡皮头依靠金属箍固定在笔杆端部，用于擦除书写痕迹，另一端的铅芯在削切后形成锥形书写端，保证书写时的线条粗细可控。造型阶段优先还原了笔杆的六角截面特征，这个截面设计并非随意选择，六角形的平面结构能让铅笔放置在倾斜桌面时不易滚落，同时多平面的握持面能贴合手指的握持姿态，长时间书写时减少手指的局部压强，降低握持疲劳感。

　　尺寸设定上参考了市面主流木质铅笔的通用规格，笔杆整体长度控制在175mm到180mm区间，六角截面的对边距离设定为7mm，这个尺寸适配绝大多数常规卷笔刀的切削口径，也符合成年人与儿童的通用握持尺寸，不会因为笔杆过粗导致低龄儿童握持困难，也不会因为过细导致成年人握持时发力不稳。金属箍的长度设定为8mm，壁厚0.3mm，通过滚压结构卡紧笔杆端部与橡皮，橡皮露出金属箍的长度为5mm，这个长度既能保证橡皮有足够的使用余量，也不会因为露出过长导致使用时橡皮弯折断裂。铅芯部分的直径设定为2mm，嵌入木质笔杆的中心位置，削切后的锥形部分长度控制在18mm到22mm，锥角约15度，这个角度能兼顾书写时的线条流畅度与铅芯的结构强度，避免锥角过尖导致铅芯易断，或是锥角过钝导致书写线条过粗。

　　建模过程中，笔杆的木质纹理做了贴合真实产品的还原，笔杆表面的油漆涂层做了半哑光的质感处理，模拟真实铅笔表面的触感，不会出现过于强烈的反光影响视觉判断。金属箍部分做了轻微的磨砂金属质感，还原铝制箍圈的真实表面状态，橡皮部分做了哑光橡胶质感，端部的轻微使用磨损痕迹也做了细节还原，让整体造型更贴近真实使用状态下的产品形态，而非全新未拆封的理想化模型。铅芯部分的石墨质感做了细微的颗粒感处理，削切后的木质断面也还原了木材切削后的纤维纹理，避免整体造型过于光滑失去真实感。

　　从应用场景来看，这个三维模型可用于文具产品的结构验证环节，在开模生产前确认各部件的配合尺寸，比如金属箍与笔杆的过盈配合量是否合适，铅芯在笔杆中心的定位是否准确，避免生产过程中出现铅芯偏心导致削笔时铅芯易断的问题。也可用于教学演示场景，在产品设计课程中作为基础文具类产品的建模案例，讲解回转类零件结合多边形截面的建模思路，以及不同材质质感的表现方法。在工业设计的场景搭建中，这类日常文具模型也可作为桌面场景的配景元素，提升场景的真实感与生活气息，比如在设计工作台、学生书桌的场景时，放置铅笔模型能让场景更贴近真实使用状态。

　　结构设计上，传统木质铅笔看似简单，实则每个尺寸都经过了长期的使用验证：六角形的笔杆截面除了防滚落、提升握持舒适度外，在批量生产的烘干工序中，六角形的木料堆叠时的间隙更均匀，烘干过程中木料的水分挥发更一致，能减少笔杆变形的概率。金属箍的滚压结构不需要额外的粘接剂，依靠金属的形变就能固定橡皮与笔杆，生产工艺更简单，也避免了粘接剂老化导致橡皮脱落的问题。铅芯与木质笔杆之间的配合采用微过盈设计，既能保证铅芯不会在笔杆内晃动，也不会因为过盈量过大导致笔杆开裂。这些细节在建模过程中都需要做对应的还原，才能让模型不仅是外形相似，更能体现产品背后的结构设计逻辑。

　　在安装与适配边界上，这个模型的各部件都做了独立的结构拆分，笔杆、金属箍、橡皮、铅芯都是独立的几何体，可根据需求单独调整材质或者修改尺寸，比如调整笔杆截面为圆形，适配不同定位的铅笔产品，或是调整铅芯直径，适配不同硬度规格的绘图铅笔。模型的曲面都做了连续处理，没有碎面或者尖锐的非必要棱角，可直接用于3D打印的验证环节，打印后可组装成等比例的实体模型，用于产品的手感验证，确认握持尺寸是否符合目标用户群体的使用习惯。
