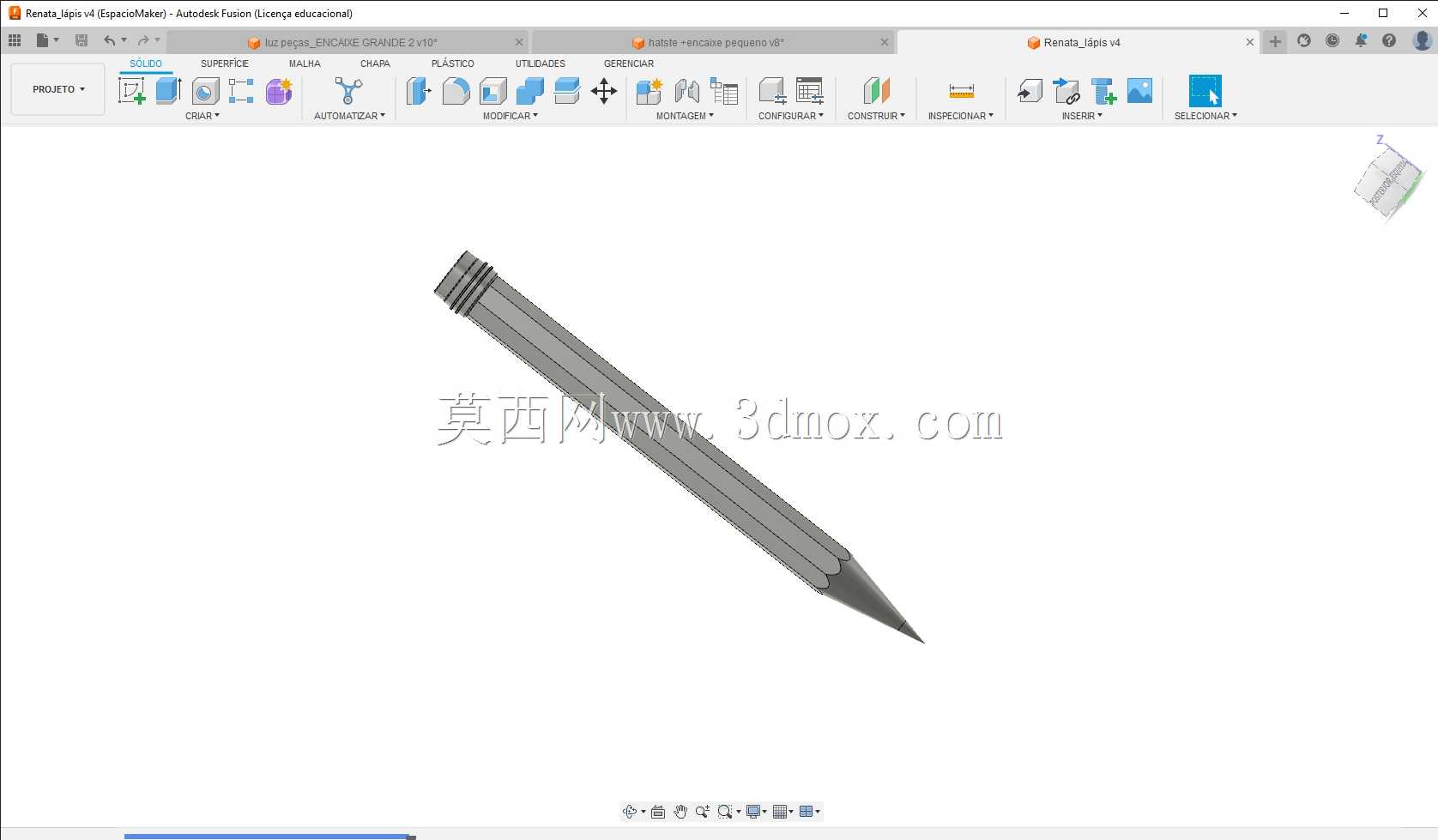

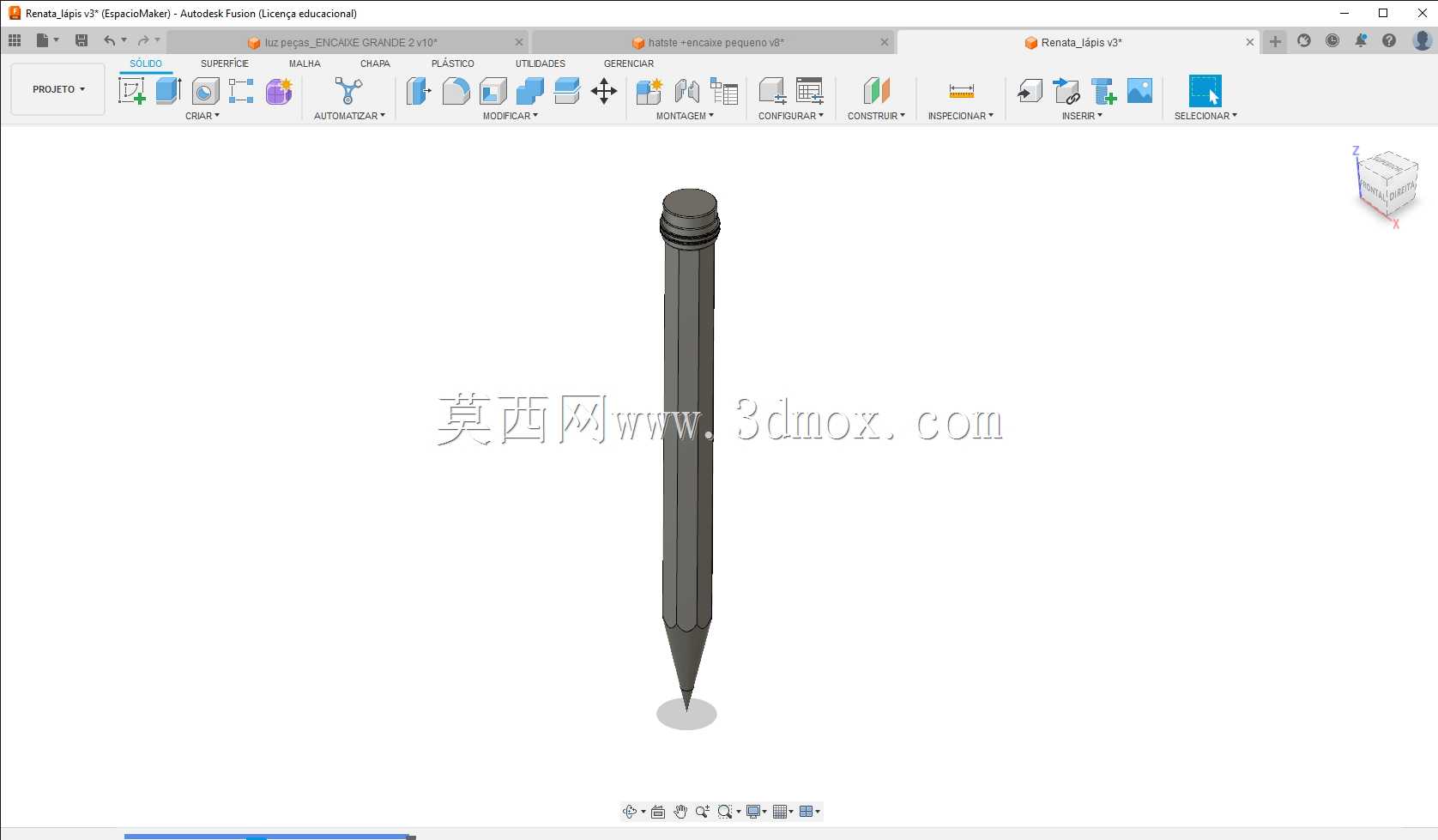

写实六棱木质铅笔三维造型设计

　　本次完成的铅笔三维造型，核心围绕日常书写工具的结构还原展开，建模过程中首先拆解了常规木质铅笔的各段结构比例，从笔尾的平整端面到笔尖的切削锥面，每一处过渡都参考了实物的加工特征。笔身采用标准六棱柱结构，这种截面设计并非随意选择，实际生产中六棱形态既可以避免铅笔在倾斜桌面滚落，也能在批量包装时实现紧密排布，提升单位空间的装载效率，建模时严格控制六棱的对边尺寸与对角尺寸比例，保证截面正六边形的几何公差符合实物的加工精度，棱边处做了微小的圆角处理，还原木质铅笔表面涂漆后的圆润触感，避免尖锐棱边带来的握持不适感。笔尖部分的建模是整个造型的重点，常规铅笔的笔尖是通过卷笔刀或手工切削形成的圆锥台加铅芯锥尖结构，建模时没有直接使用单一圆锥特征，而是拆分出木质切削段与石墨铅芯段两个独立实体，木质切削段的锥面角度参考了标准卷笔刀的切削夹角，这个角度经过长期使用验证，既可以保证铅芯露出足够的书写长度，又能让木质部分对铅芯形成足够的支撑，降低书写时铅芯断裂的概率，铅芯段从木质包裹处延伸出的长度也做了精准控制，过长易断、过短则需要频繁削尖，完全匹配日常使用的实际需求。

　　笔身靠近尾端的几道环形凹槽，还原了部分铅笔尾部加装橡皮时的固定结构，这几道凹槽的深度与间距都参考了实物的滚压加工特征，保证橡皮套压装后不会轻易脱落，建模时没有使用简单的环形切除，而是通过螺旋扫描加阵列的方式还原凹槽的细微加工纹理，让模型的细节还原度更高。从应用场景来看，这个模型既可以作为文具产品设计阶段的结构验证样件，也可以用于教学场景中演示回转类与棱柱类特征的组合建模方法，还能作为文创产品渲染的基础素材使用。建模过程中对各部分的尺寸边界做了严格控制，笔身总长度、六棱截面对边距离、笔尖切削段长度、铅芯露出长度都参考了国标QB/T 2774-2006中对木质铅笔的尺寸要求，保证模型的尺寸参数与量产实物一致，不会出现比例失调的问题。

　　在结构处理上，笔身的外表面做了均匀的壁厚模拟？不，木质铅笔是实心结构，整个笔身除了中心的铅芯孔外其余部分为实心木质，建模时在六棱柱实体中心切除出直径匹配铅芯的圆孔，再将铅芯实体装配入孔中，还原真实铅笔的铅芯与木质笔杆的装配关系，铅芯与木质孔之间采用过盈配合的尺寸设定，还原实际生产中铅芯压入笔杆的装配工艺。握持区域的位置也做了对应设计，距离笔尖三分之一笔身长度的区域为常规握持区，这个区域的六棱表面没有做额外的纹理处理，还原木质铅笔涂漆后的光滑表面，符合日常握持的触感需求。

　　很多初学者在做铅笔建模时容易忽略笔尖切削面的不对称特征，实际上手工切削的铅笔笔尖锥面并不是完美的正圆锥，会存在细微的平面偏差，但本次建模参考的是卷笔刀加工的标准笔尖形态，锥面均匀对称，适合作为标准化的建模练习案例。整个模型的特征构建采用了从基础草图到实体拉伸，再到旋转切削、阵列特征的常规建模流程，没有使用复杂的曲面特征，适合初中级建模学习者练习基础特征的组合使用，同时各部分的结构拆分逻辑也符合实际产品的加工顺序，能帮助学习者理解建模顺序与生产工艺的对应关系。在外形边界控制上，模型的最大外径为六棱的对角尺寸，最小外径为铅芯尖端的零点尺寸，整个模型的轴向尺寸与径向尺寸比例协调，不管是用于3D打印实物验证，还是用于渲染场景搭建，都不需要额外调整比例即可直接使用。
