长条形电源配套安装散热导流结构件

项目分类:变压器 发布时间:2025-01-01 ID:875526
  • 长条形电源配套安装散热导流结构件
  • 长条形电源配套安装散热导流结构件

  在工业电气柜、大功率电源模组的装配场景里,这类长条形结构件的定位十分明确,它并非独立功能器件,而是电源变压器周边配套的散热导流与安装承载一体化构件,很多刚接触电气结构设计的工程师容易把它和普通线槽混淆,实际上它的结构强度、安装定位精度都远高于常规布线线槽。从实际装配场景来看,这类构件多用于中大功率线性电源、工业控制变压器的侧方安装位,紧贴变压器绕组的散热面布置,一方面通过自身的长槽结构引导变压器周边的热空气沿固定方向流动,避免热流在电气柜内部形成紊流堆积,另一方面三个带安装孔的吊耳结构直接承担构件自身的固定载荷,不需要额外加装支撑角码,能有效压缩电气柜内部的安装空间占用。

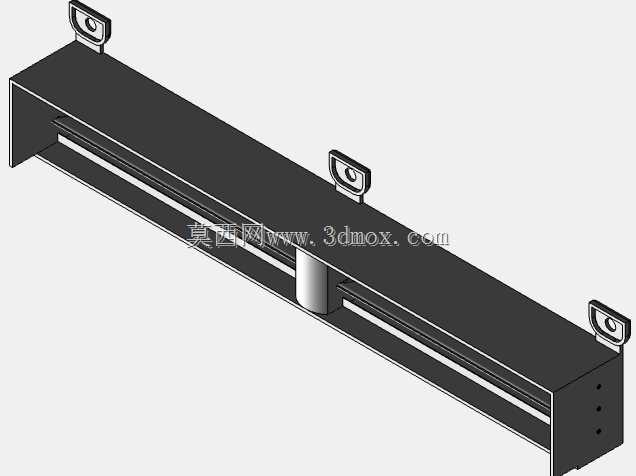

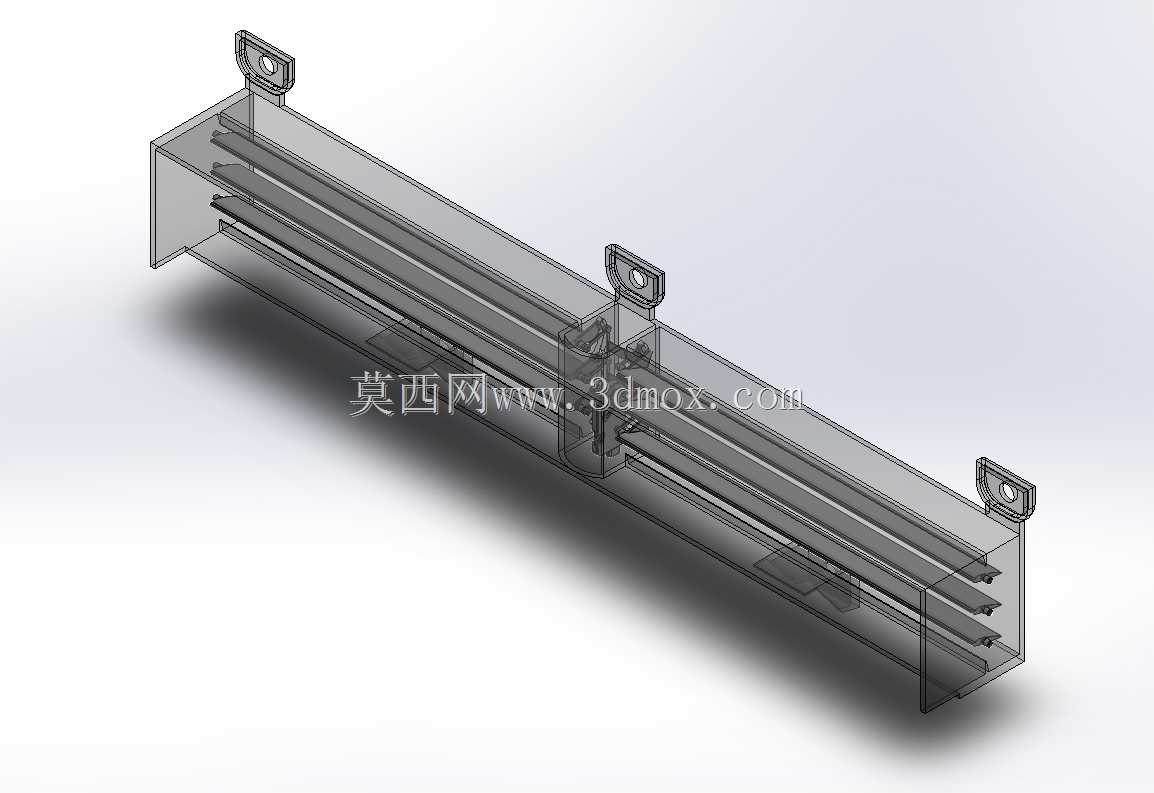

  从设计思路上拆解,整个构件采用等截面拉伸加局部特征冲压的工艺思路,主体的U型槽结构壁厚均匀,既保证了长尺寸状态下的结构刚性,不会因为设备运输过程中的振动出现槽体变形,也控制了整体重量,不会给变压器的安装基板带来额外的载荷负担。槽体内部的两道平行凸筋是核心功能结构,这两道凸筋一方面可以作为布线时的线缆分隔筋,将变压器的高压输出线和低压信号线分隔开,避免强弱电之间的信号干扰,另一方面凸筋抬高了线缆和槽底的接触间隙,让槽底和变压器散热面之间的空气可以顺着间隙流通,不会因为线缆完全贴覆槽底阻断散热风道。

  三个安装吊耳的位置设计经过受力校核,两端的吊耳距离构件端面预留了足够的安装操作空间,使用标准螺栓固定时,扳手的操作空间不会被槽体侧壁遮挡,中间的吊耳布置在构件整体的重心位置,避免长构件两端固定后中间出现下挠变形,吊耳上的安装孔采用长圆孔设计,可以抵消安装基板的加工公差,装配时不需要反复扩孔调整位置。从安装边界来看,构件的整体长度适配常规150W-500W电源变压器的侧边长度,槽体的宽度刚好匹配变压器散热翅片的伸出宽度,安装后构件的外表面和变压器外壳的外表面基本齐平,不会突出到电气柜的走线通道内,槽体的深度控制在合理范围,既可以容纳3-5根动力线缆的布线空间,也不会因为槽深过大导致线缆弯折半径不足,损伤线缆绝缘层。在实际使用中,这类构件的材质一般选用冷轧钢板表面做喷塑处理,既具备足够的结构强度,也能满足电气设备的绝缘防护要求,避免构件和变压器外壳接触形成导电通路。很多工程师在选型这类配套结构件时,容易忽略吊耳的折弯强度,实际上三个吊耳和主体槽体的连接位置都做了局部加强筋设计,在承受构件自重加布线线缆的总载荷时,吊耳的折弯位置不会出现开裂变形,即使设备长期处于有振动的工业现场环境,也能保证固定位置的可靠性。

  槽体两端的开口没有做封闭设计,是为了让散热气流可以贯穿整个槽体,把变压器工作时产生的热量顺着槽体通道带到电气柜的排风位置,和电气柜的整体散热风道形成配合,相比封闭的线槽结构,这种开放式带导流筋的设计能让变压器周边的散热效率提升不少,尤其是在密闭电气柜的自然散热场景下,这种结构的优势会更加明显。另外,槽体边缘都做了卷边钝化处理,布线操作时不会划伤线缆的绝缘层,也不会给装配人员带来割手的风险,这些细节设计都是从实际装配和使用场景出发,没有多余的冗余结构,每一处结构特征都对应明确的功能需求,没有为了造型增加不必要的工艺成本。
