带锯床用皮带轮与轮毂传动组件

　　这套传动组件是专门适配UMSO-420与UMSO-350型号卧式带锯床设计的动力传输部件，核心作用是将电机输出的扭矩平稳传递到锯轮驱动轴，保障带锯条在金属切削过程中保持稳定的线速度，避免因传动打滑、同轴度偏差导致的锯条崩齿、切面倾斜等加工缺陷。在金属下料车间的实际工况里，带锯床承担着圆钢、型材、管材的批量切断任务，每天启停、负载波动频次极高，皮带轮与轮毂的配合精度直接决定了传动系统的使用寿命，很多车间出现的锯床振动大、皮带过早磨损问题，根源都在于轮毂与轴的连接间隙过大、皮带轮端面跳动超差。

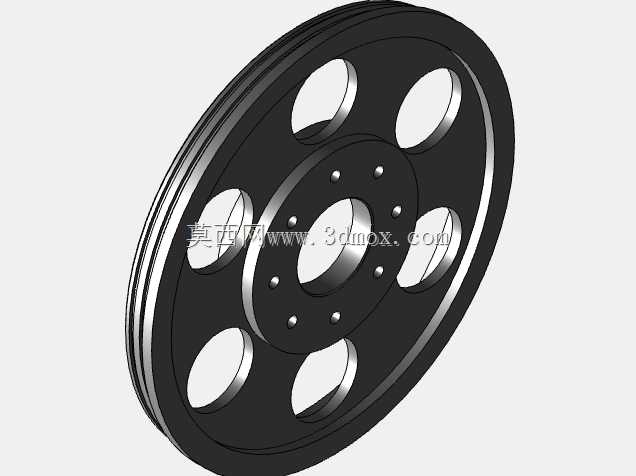

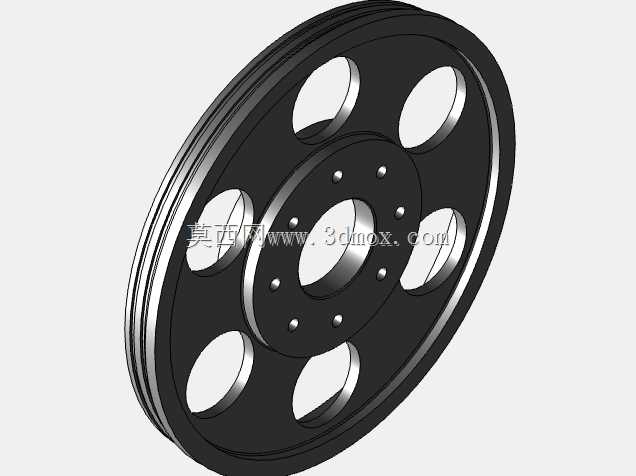

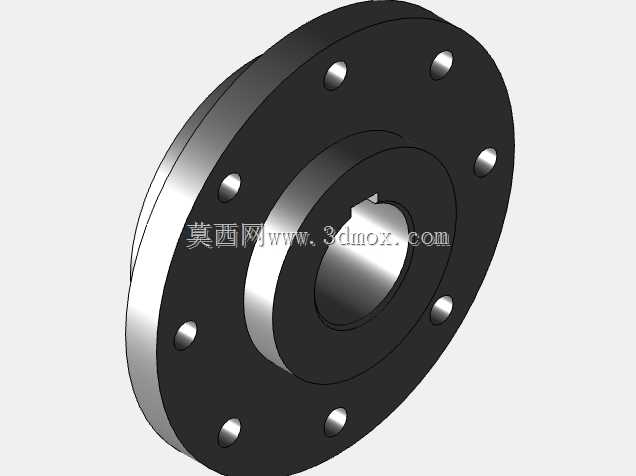

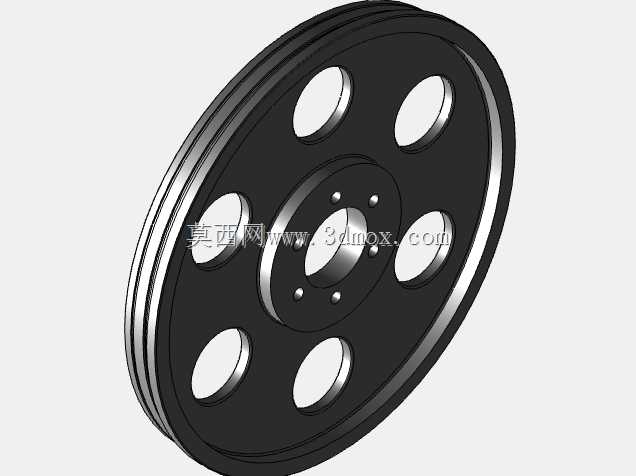

　　从结构设计来看，组件采用分体式组合结构，轮毂部分通过内孔的平键槽与驱动轴实现周向固定，端面的法兰盘沿圆周均匀分布8个沉头螺栓孔，用来和皮带轮的辐板做刚性连接，这种设计相比一体式带轮有两个明显的工程优势：一是当皮带轮槽磨损后，不需要拆卸轮毂、重新做轴系对中，直接更换外圈皮带轮即可，大幅减少设备停机维护的时间；二是轮毂可以选用45号钢调质处理提升轴孔配合面的耐磨性，皮带轮部分选用灰铸铁材料利用其阻尼特性吸收传动振动，两种材料按需搭配，比全钢一体式带轮的制造成本降低近四成，同时减振效果更优。

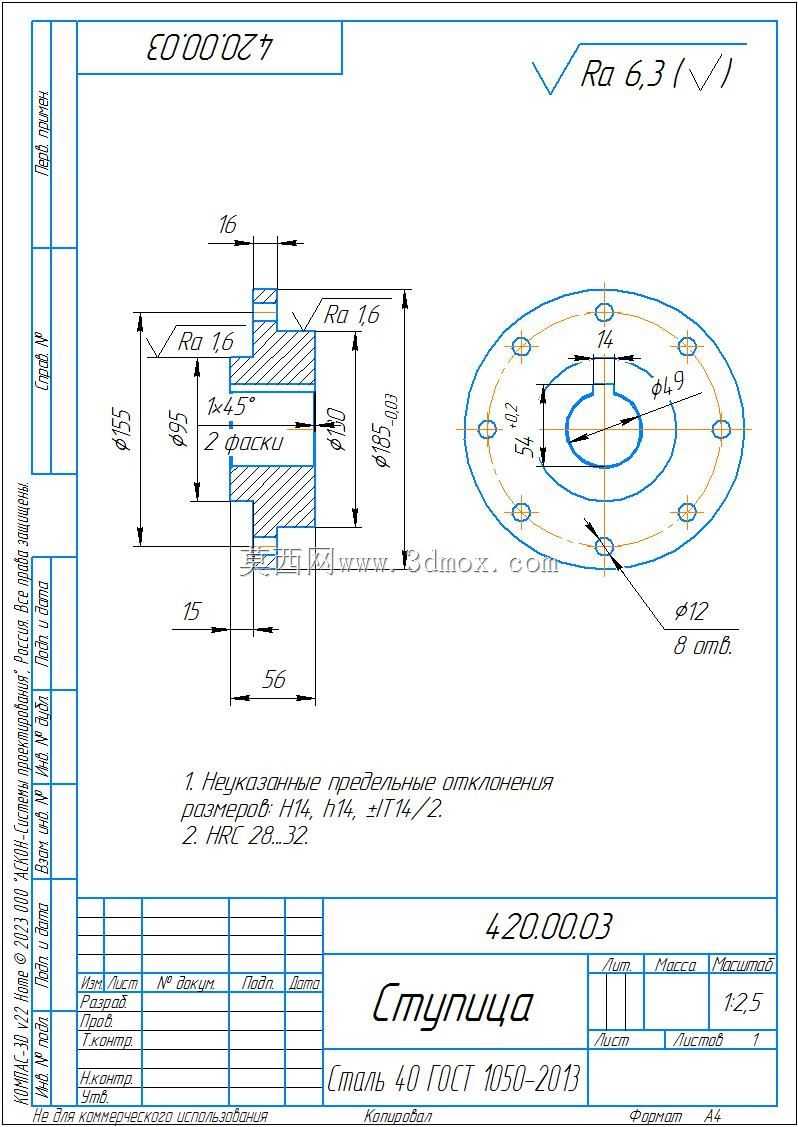

　　安装边界方面，轮毂内孔按照标准过渡配合公差加工，键槽尺寸匹配对应型号锯床驱动轴的标准平键规格，装配时不需要额外修锉键侧，只要清理干净轴与孔的配合面、涂抹少量润滑脂就能顺利压装。皮带轮的端面与法兰贴合面加工时做了0.02mm以内的平面度要求，螺栓锁紧后能保证皮带轮的径向跳动控制在0.05mm以内，避免V带运转时出现偏磨、掉带问题。圆周分布的螺栓孔采用沉头设计，螺栓锁紧后头部完全埋入辐板平面，不会和外围的皮带护罩产生运动干涉，也能避免高速运转时螺栓外露带来的安全隐患。

　　实际选型适配时，要注意这套组件的安装轴向尺寸，轮毂突出法兰端面的定位段长度刚好匹配锯床墙板的安装孔位，装配到位后皮带轮的槽型中心面和电机输出轮的中心面处于同一平面，不需要额外加装调整垫片来校准带轮平行度。皮带轮的轮槽尺寸适配常用的B型三角带，槽角按照标准40度加工，能保证三角带和轮槽的接触面积达到85%以上，动力传输效率维持在95%左右，不会出现动力损耗过大导致的电机过载发热问题。在日常维护场景中，这种分体结构的组件也方便检查磨损情况，只需要拆开护罩观察皮带轮槽的磨损台阶、螺栓的防松标记，就能判断是否需要更换部件，不需要拆解整个锯轮轴系，对于连续生产的金属加工车间来说，这种易维护的结构设计能有效降低设备运维的人工成本。

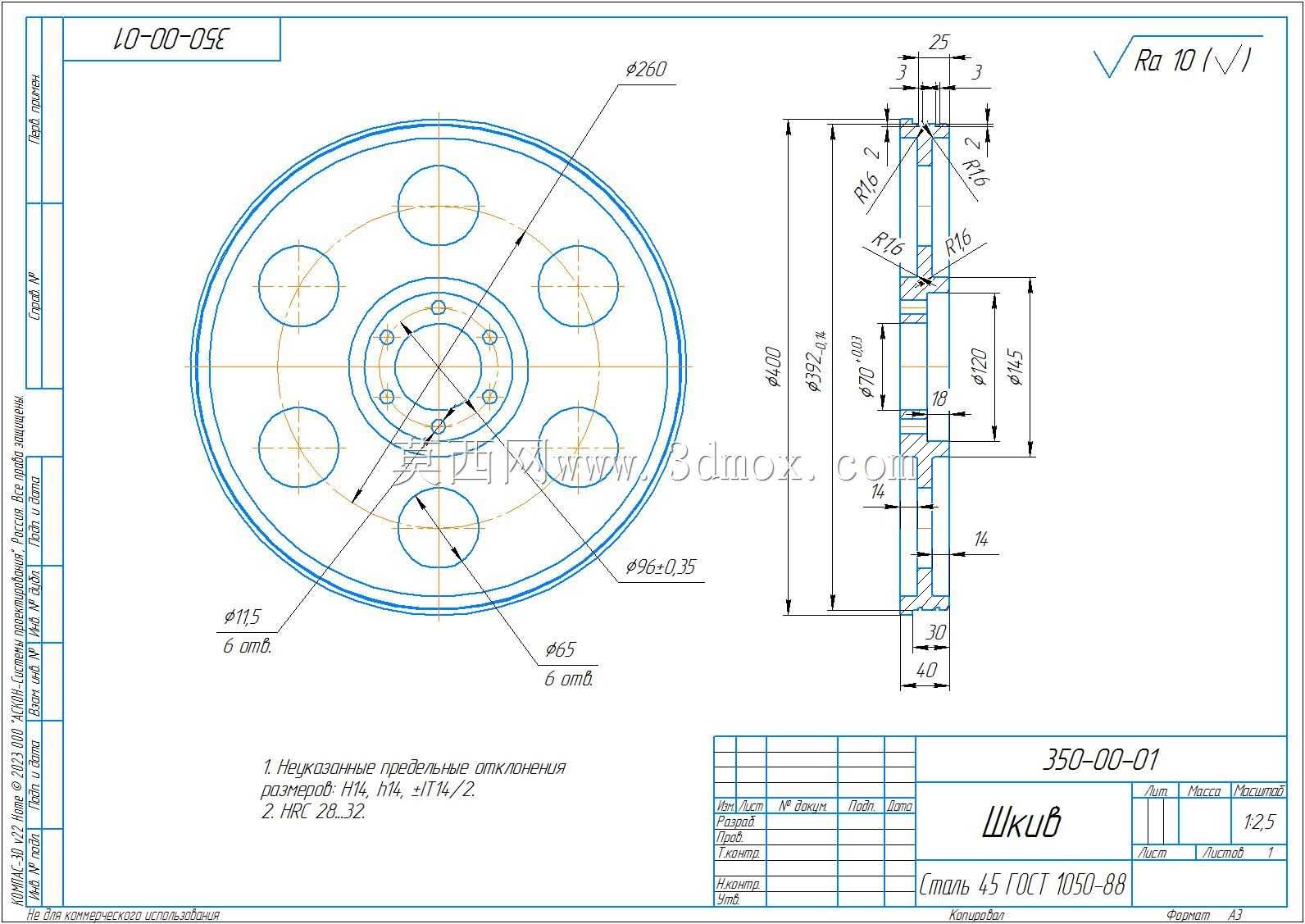

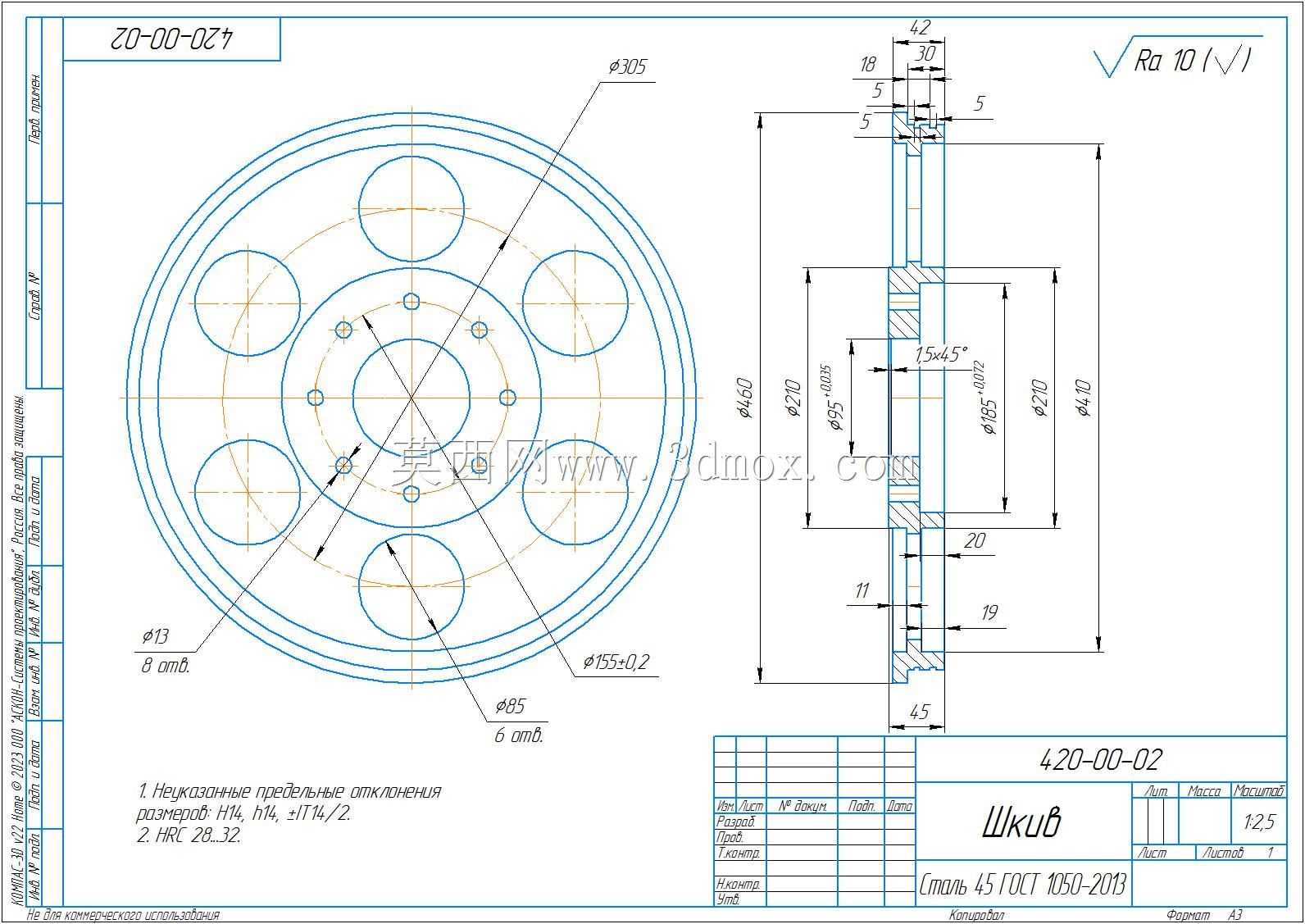

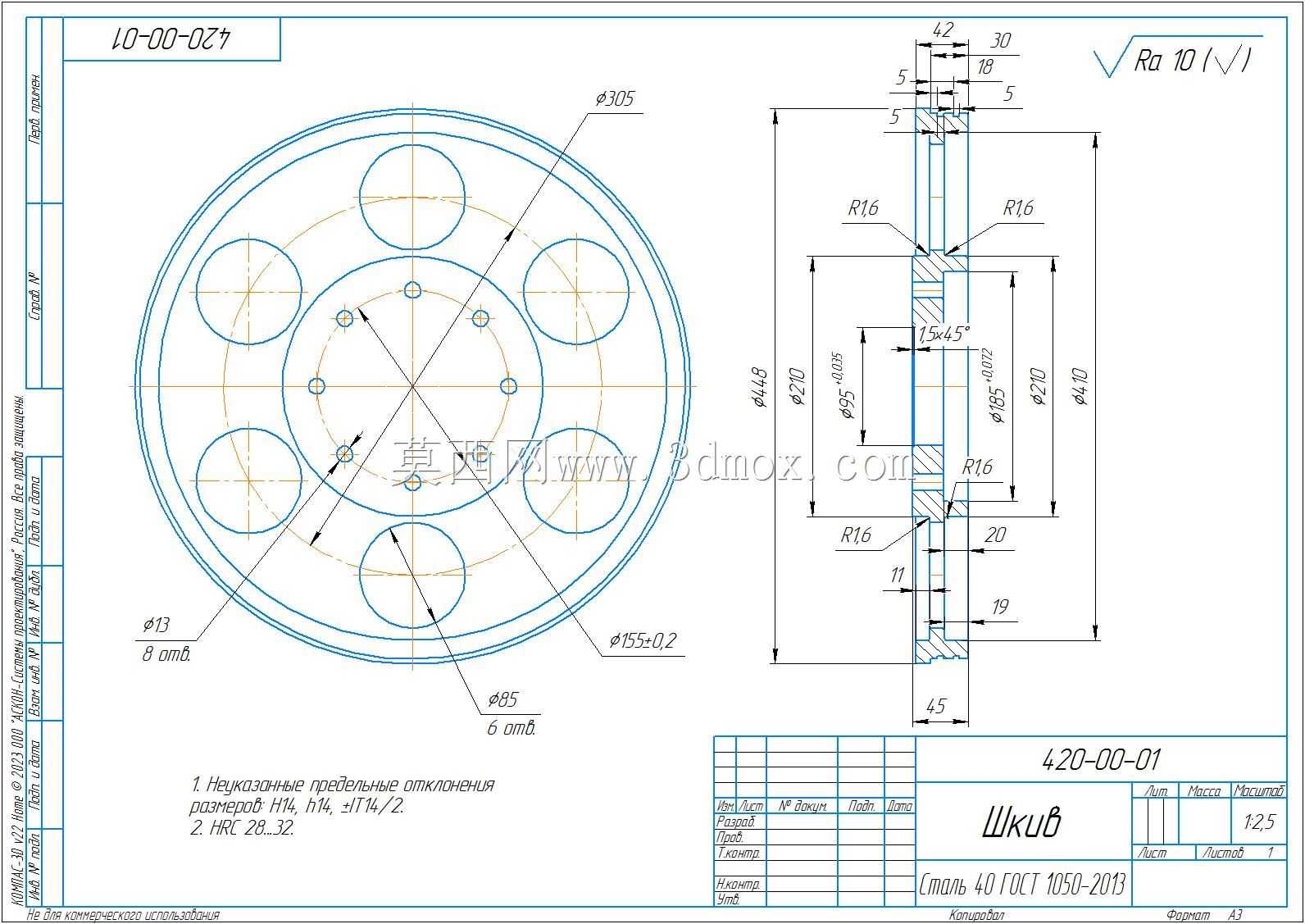

　　从建模细节来看，所有配合面的倒角、退刀槽都按照实际加工工艺做了还原，螺栓孔的沉头深度、键槽的端部圆角都符合机械设计手册的规范要求，没有出现工艺无法实现的尖角、薄壁结构，不管是用来做设备维修的备件加工参考，还是做带锯床的整机虚拟装配仿真，都能直接调用模型完成干涉检查、运动模拟，不需要再额外修正工艺结构细节。
