迪纳摩塞佩达夹持式圆柱传感安装结构

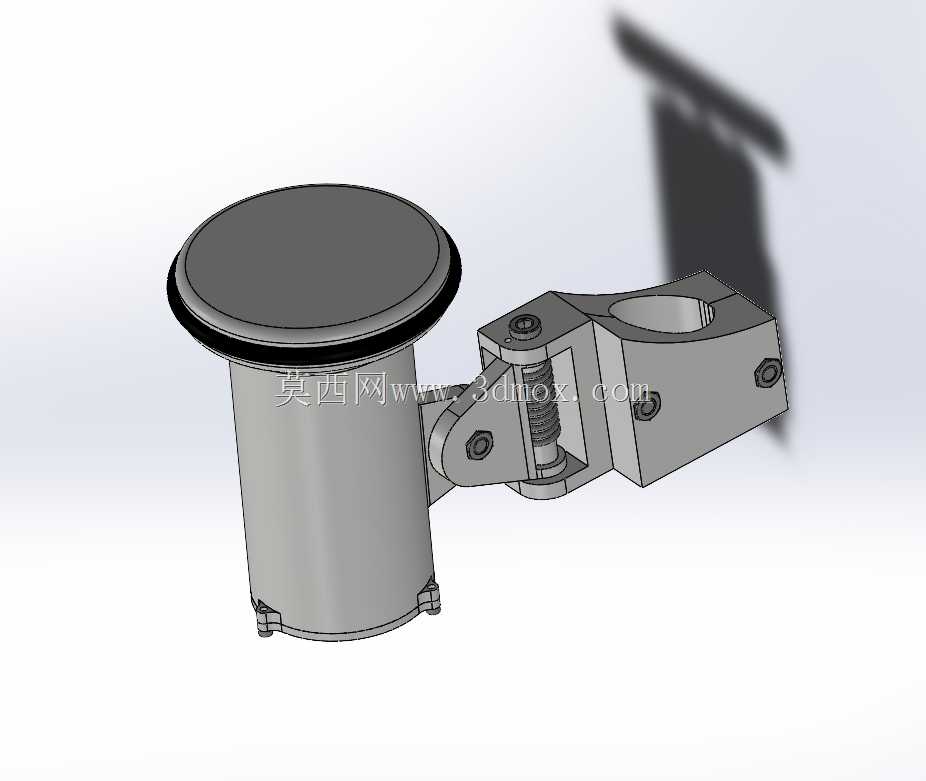

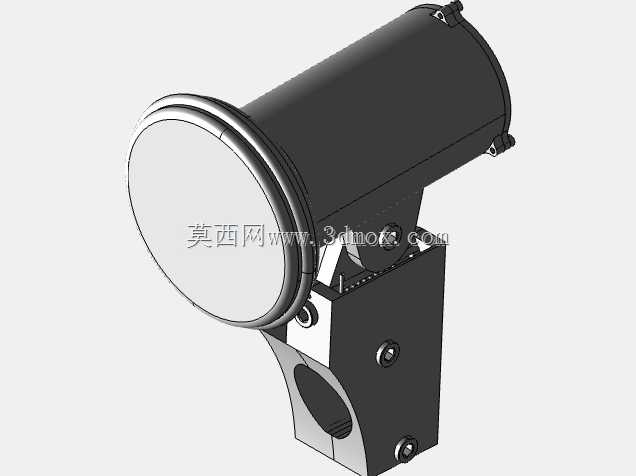

　　从结构功能来看，整套部件分为圆柱容纳腔体与夹持锁紧两个核心部分，圆柱腔体为一端带封盖的筒状结构，封盖边缘设置有一圈密封凸台，可搭配密封圈实现腔体内部的防护，避免粉尘、切削液、水汽进入腔体内部损坏内置元件，腔体底部设置有三个均匀分布的定位凸脚，可与内置元件的定位槽配合，防止内置元件在腔体内发生转动、窜动，保证内置元件的工作位置精度。夹持部分采用分体式抱箍结构，抱箍的内孔为完整圆弧面，与圆柱安装杆的外圆面贴合，抱箍的锁紧端设置有螺栓调节结构，通过拧紧螺栓可调整抱箍的开合程度，适配一定直径公差范围内的圆形安装杆，同时抱箍与圆柱腔体之间采用铰接连接结构，可调整圆柱腔体相对于安装杆的俯仰角度，调整到位后通过铰接处的锁紧螺栓固定角度，满足不同朝向的安装需求，比如检测传感器需要对准被测工件时，可通过铰接结构微调角度，不需要整体拆卸重装。这套夹持式圆柱安装结构，常被用于工业现场的传感元件、小型动力部件的快速固定场景，尤其适配需要频繁调整安装角度、维护时需快速拆装的工位，比如流水线的检测工位、小型设备的动力辅助单元固定、户外小型机电装置的安装固定等，相比传统的螺栓穿孔固定方式，这种夹持结构不需要在安装基体上提前打孔，不会破坏安装杆、安装梁的原有结构强度，适配圆形安装杆的快速装夹，在设备改造、临时工位搭建的场景中适配性极强。

　　设计过程中，首先考虑的是现场安装的容错性，抱箍内孔的直径公差设置为略大于常规安装杆的直径公差范围，避免因为安装杆的外径加工误差导致无法装夹，同时抱箍的开合缝隙预留了足够的调节量，即使安装杆存在轻微的椭圆变形，也能通过螺栓锁紧实现可靠固定。铰接结构的转轴采用过盈配合加锁紧顶丝的双重固定方式，调整角度时松开顶丝即可转动腔体，调整到位后拧紧顶丝，顶丝的端部顶住转轴平面，可防止设备运行过程中因为振动导致角度偏移，相比单纯的摩擦锁紧，这种结构的抗振性能更强，适合在有持续振动的设备旁使用。

　　外形尺寸方面，圆柱腔体的外径根据内置元件的常规尺寸设计，腔体内部的有效容纳空间可适配直径匹配的圆柱型元件，腔体的长度预留了元件接线的空间，避免接线处被挤压弯折；夹持部分的抱箍宽度根据安装杆的常用直径设置，保证抱箍与安装杆的接触面积足够大，锁紧后不会出现打滑转动的情况，整体结构的外轮廓没有尖锐的凸起，所有棱角都做了倒圆角处理，避免安装维护时划伤操作人员。安装边界上，这套结构不需要额外的安装附件，只需要配套对应规格的螺栓即可完成装夹，安装时先将抱箍卡在目标安装杆上，初步拧紧锁紧螺栓调整到大致位置，再调整圆柱腔体的朝向角度，确认内置元件的工作位置准确后，依次拧紧抱箍锁紧螺栓与铰接处的顶丝即可完成安装，拆卸时只需要松开抱箍螺栓即可整体取下，不需要在安装杆上残留多余的安装孔位，对于需要经常调整工位布局的生产线来说，这种结构可大幅降低安装调整的工时。

　　另外，腔体端部的封盖采用可拆卸式设计，封盖与腔体之间通过卡扣配合，更换内置元件时不需要拆卸整个安装结构，只需要打开封盖即可取出内部元件，维护效率更高，封盖上的密封凸台可搭配O型密封圈，实现IP65级别的防护能力，可在有少量喷淋、粉尘较多的车间环境下稳定工作。夹持结构的所有受力部位都做了加厚处理，抱箍的锁紧位置设置有加强筋，避免螺栓锁紧时抱箍出现应力断裂，铰接处的连接耳厚度经过强度校核，可承受腔体内部元件的重量以及设备运行时的振动冲击力，长期使用不会出现连接耳断裂的情况。
