丝杠驱动可滑移式工装夹具组件结构

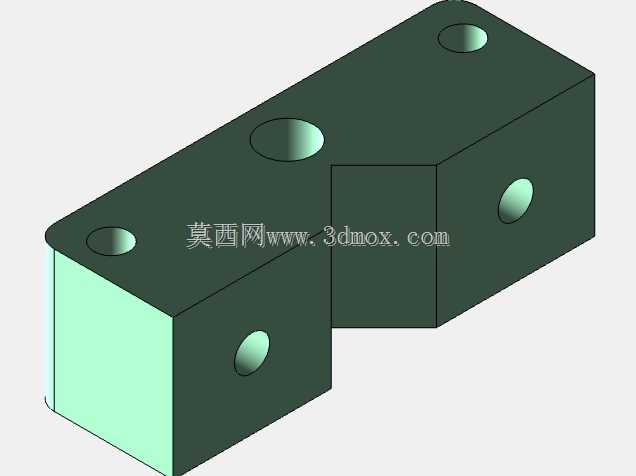

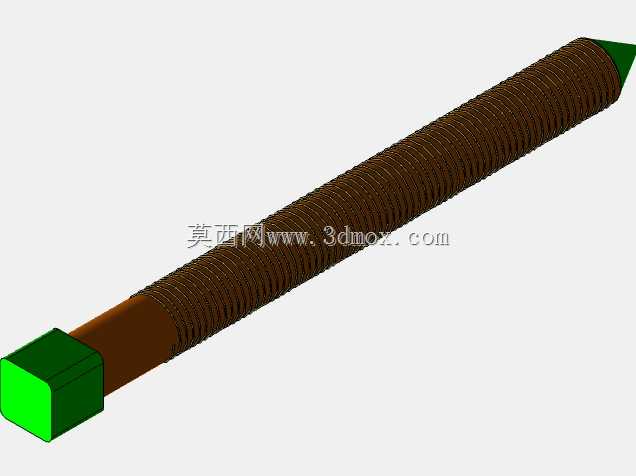

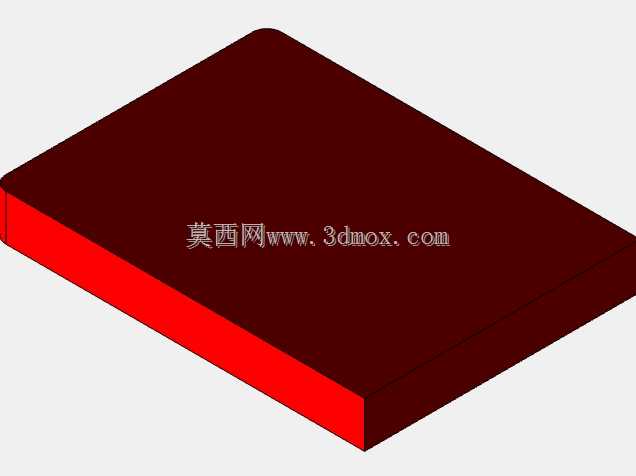

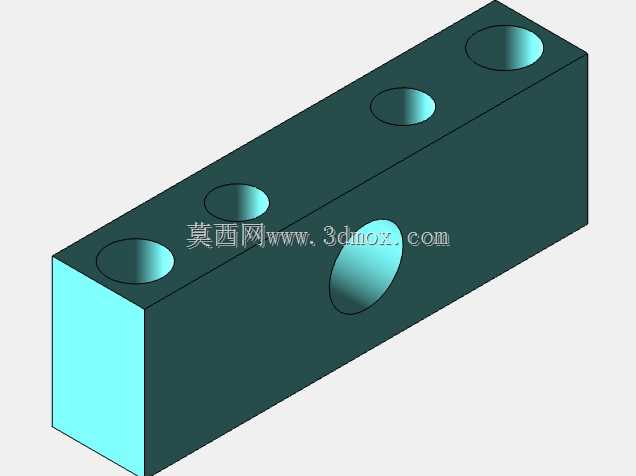

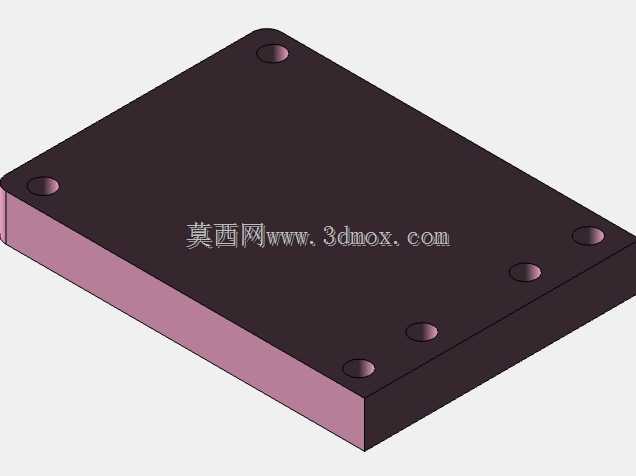

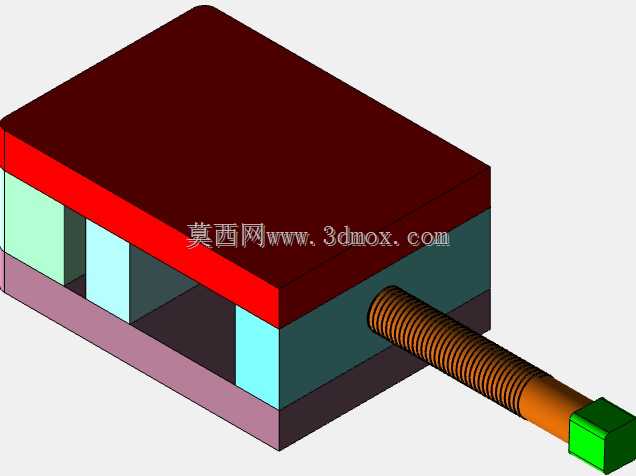

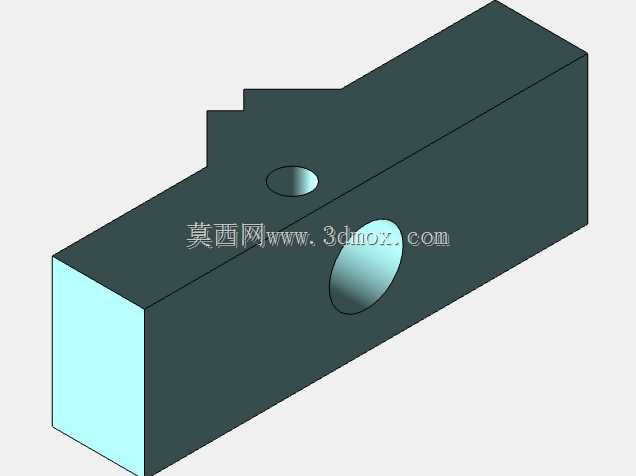

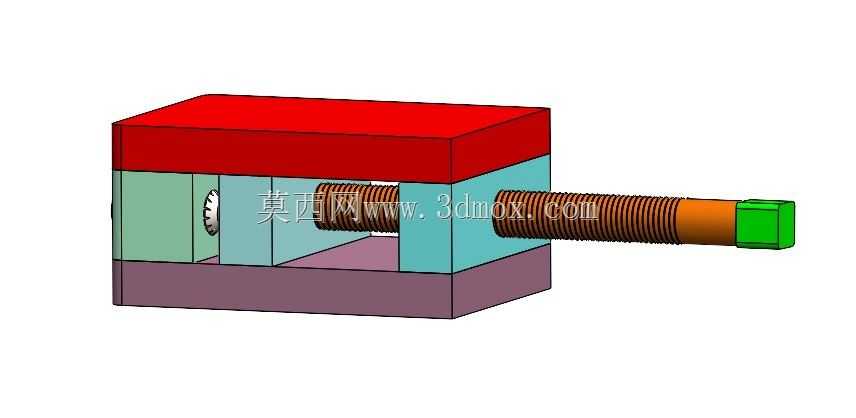

　　在小批量零件加工、电子元器件装配、变压器铁芯叠装等生产场景中，经常需要对不同尺寸的工件进行快速定位夹紧，常规固定式夹具需要根据工件规格频繁更换夹块，不仅换型效率低，还容易因定位基准偏移产生装夹误差，这款可移动夹具组件正是针对这类柔性装夹需求设计的手动调节工装。从结构组成来看，整个组件采用框架式基体作为承载基础，上下两块平行的矩形板构成安装基准面，两侧立板形成滑移导向的边界，中间的活动夹块可沿着框架内部的导向面做水平方向的直线移动，驱动部分采用梯形丝杠副，丝杠一端通过轴肩与固定端立板形成转动约束，另一端穿过活动夹块的螺纹孔后延伸出框架外侧，末端设计了四方头结构，可配套标准扳手或者手动旋钮进行旋转操作，转动丝杠时即可带动活动夹块沿轴向平稳移动，实现对工件的夹紧或者松脱动作。

　　设计过程中优先考虑了装夹的稳定性与操作的便捷性，框架基体的各板件之间采用直角拼接结构，配合定位销保证各安装面的垂直度与平行度，避免活动夹块移动时出现卡滞；丝杠选用梯形螺纹而非普通三角螺纹，一方面是梯形螺纹的牙根强度更高，能承受更大的夹紧力，另一方面其具备一定的自锁特性，夹紧工件后不会因为加工过程中的振动导致夹块松退，无需额外增加锁止结构就能保证装夹可靠性。活动夹块与框架接触的导向面预留了合理的配合间隙，既不会因为间隙过大导致夹块倾斜，也不会因为间隙过小出现移动卡涩，夹块的夹紧面做了平面度处理，保证与工件接触时受力均匀，避免工件被夹伤或者出现局部应力集中。

　　从安装边界来看，整个组件的外形为规整的长方体结构，底部的基板预留了标准的安装孔位，可以直接通过螺栓固定在工作台、流水线治具板或者专用设备的安装面上，不需要额外设计转接板；丝杠伸出端的四方头尺寸符合通用手动工具的操作空间要求，安装时只需要在对应位置预留足够的扳手转动空间即可，不会和周边的其他工装、送料机构产生运动干涉。实际应用中，这款夹具组件可适配一定尺寸范围内的方形、矩形工件装夹，比如电源变压器生产过程中的铁芯叠片预压紧、小型结构件焊接时的定位固定、电子元件组装时的壳体夹持，都可以通过转动丝杠快速调整夹块开口尺寸，适配不同规格的工件，相比传统的螺栓压板式装夹，调节效率提升明显，而且夹紧力可以通过丝杠的转动圈数进行适度控制，针对薄壁类、易变形工件也能通过控制操作力矩避免装夹变形。

　　结构设计上没有采用复杂的气动、液压驱动元件，纯机械结构的可靠性更高，在没有气源电源的手工装配工位、维修现场也能正常使用，维护时只需要定期在丝杠螺纹面、导向接触面添加少量润滑脂即可，易损件只有丝杠和配合的螺纹套，后期更换成本极低。活动夹块的行程覆盖了常见小型工件的尺寸范围，在行程范围内可以实现任意位置的停留锁紧，不需要搭配多组不同厚度的垫块来调整开口尺寸，减少了工装配件的管理成本。框架的上下板之间的内部空间高度经过合理设计，既可以满足常规厚度工件的装夹需求，也不会因为空间过大导致整体结构笨重，整体重量控制在手动搬运可承受的范围内，方便根据生产需求快速在不同工位之间转移使用。
