汽车转向节连接关节结构三维设计

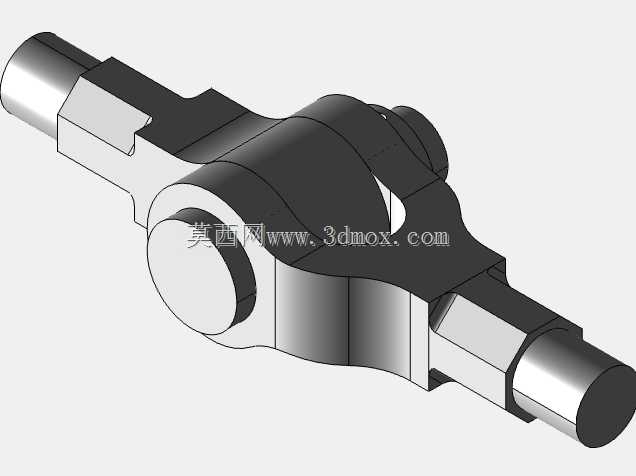

　　在商用车与乘用车辆的底盘转向系统中，这类转向连接关节是承担载荷传递与角度偏转的核心受力件，日常行驶过程中，车轮受到的垂向冲击、转向时的横向力矩、制动工况下的纵向剪切力，都会通过该部件传递到转向拉杆与悬架摆臂上，其结构强度与铰接间隙直接决定整车转向操控的精准度与行驶安全性。从结构设计逻辑来看，该零件采用对称式双轴伸布局，两端的圆柱轴段用于和轮毂支座、转向摇臂的安装孔配合，轴段上加工的扁方结构是为了限制装配后的周向转动，避免长期受交变载荷出现连接松旷，中间的环形铰接座是核心功能区，内部预留的销轴安装腔可以容纳十字轴或者铰接销，实现两个连接端在一定角度范围内的相对摆动，适配车辆行驶过程中悬架跳动带来的角度变化。

　　设计阶段首先要确定的是两端轴段的同轴度公差，若同轴度偏差超过0.05mm，装配后会出现转向卡滞、单侧磨损加剧的问题，因此建模时需要以中间铰接座的中心孔为基准，建立两端轴段的尺寸关联，同时要校核轴段根部的圆角过渡，避免应力集中导致的疲劳断裂——很多实车故障里，这类零件的断裂点都出现在轴与主体连接的直角位置，所以建模时特意在连接处做了R3-R5的圆角过渡，分散应力集中点。从安装边界来看，两端轴段的直径需要匹配对应车型的转向节衬套内径，轴段伸出长度要满足锁紧螺母、防尘套的安装空间要求，中间铰接座的外径不能超过周边转向拉杆的摆动包络，否则在车轮转到最大转角时会出现运动干涉，打方向时出现异响甚至部件损坏。

　　实际建模过程中，先绘制中间铰接体的旋转截面，生成主体基础结构后，再拉伸切除出两端的轴段与扁方结构，之后对所有受力棱边做倒圆角处理，最后在铰接座内部加工出销轴安装的通孔与润滑脂注油通道——注油通道的位置要避开主受力面，倾斜角度设置为15度，方便日常维保的时候加注润滑脂，减少铰接面的干摩擦。这类零件的材质一般选用40Cr调质处理，表面淬火硬度达到HRC45-50，既保证芯部的韧性可以承受冲击载荷，又让表面具备足够的耐磨性，延长铰接部位的使用寿命。在整车装配场景里，该部件属于底盘安全件，所有配合尺寸的公差都要严格控制，轴段与衬套的配合间隙控制在0.02-0.04mm之间，间隙过大会导致转向虚位，间隙过小则会出现转向沉重、润滑不足的问题。

　　建模时还要考虑加工工艺的可行性，中间铰接座的外圆面需要车削加工，两端轴段的扁方要通过铣削成型，所有的孔位都要预留钻削加工的退刀空间，避免出现无法加工的闭角结构，比如铰接座侧面的减重槽，深度不能超过壁厚的三分之一，否则会降低整体结构强度，同时槽的边角要做倒角处理，避免热处理时出现应力裂纹。不同于普通的固定连接件，这类铰接关节需要长期在往复摆动的工况下工作，所以设计时还要考虑密封结构的安装位置，在铰接座的两端预留密封槽，用来安装橡胶防尘圈，阻挡路面的泥水、沙尘进入铰接摩擦面，避免磨粒磨损导致的间隙快速扩大。很多维修场景里，这类部件的失效大多是因为防尘套破损后，沙尘进入铰接面造成的异常磨损，所以在结构设计时，密封槽的深度与宽度要匹配标准防尘圈的尺寸，保证装配后密封件不会在摆动过程中脱出。从受力仿真的角度来看，建模完成后需要对极端工况做受力校核，比如车轮受到侧向冲击时，单侧轴段会承受最大12kN的横向载荷，此时零件的最大等效应力不能超过材料的屈服强度，安全系数要达到1.8以上，才能满足整车的可靠性要求。该结构的对称设计也降低了零部件的管理成本，左右两侧转向系统可以通用同一款零件，减少备件的储备种类。
