汽车与刚性柱正面碰撞仿真分析模型

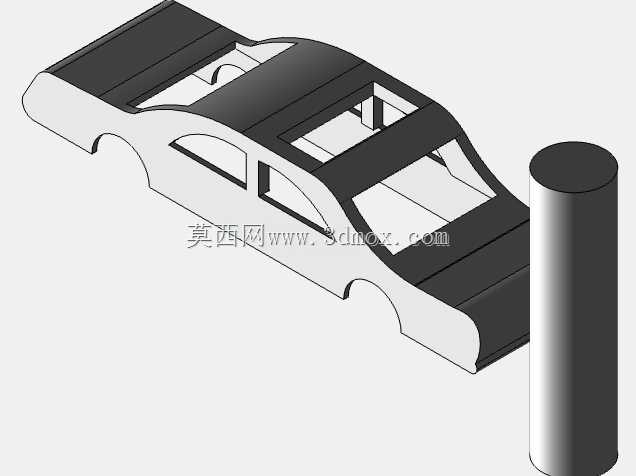

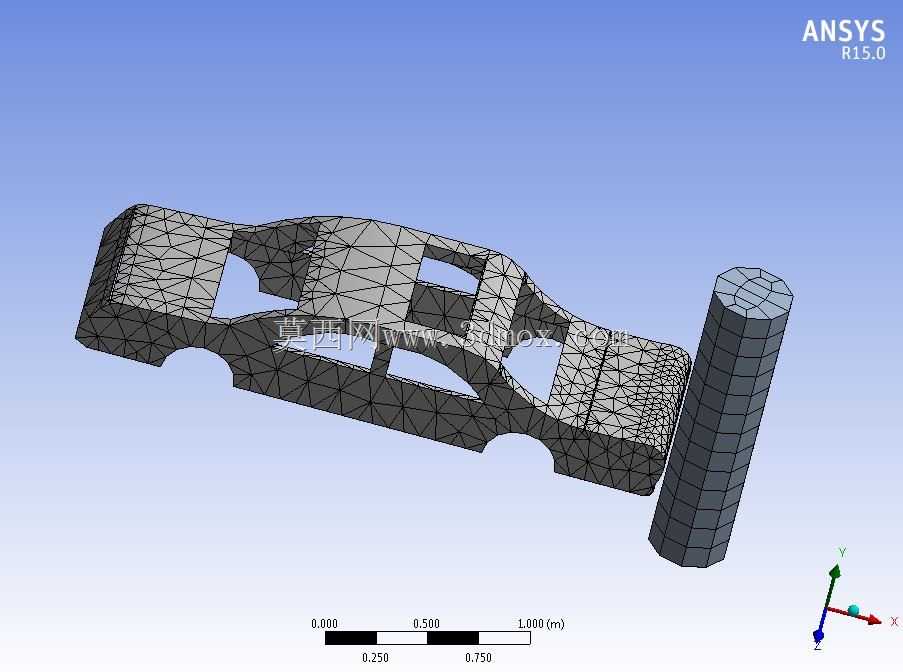

　　在汽车被动安全研发领域，车与刚性柱的碰撞工况是乘员舱结构完整性验证的核心场景之一，这类碰撞常见于车辆失控撞击路灯杆、路牌立柱、道路边缘刚性柱状构筑物的真实事故场景，相较于整车正面100%重叠刚性壁障碰撞、40%偏置碰撞，柱碰工况下碰撞接触面积更小，车身局部承受的冲击载荷更集中，对乘员舱生存空间的侵入风险更高，是车身结构安全设计中必须覆盖的验证工况。这个仿真模型还原了整车简化白车身与等直径刚性圆柱的正碰初始状态，建模阶段特意对车身结构做了合理简化，剔除了内饰、线束、附属非承载件等对碰撞传力路径影响极小的部件，保留了前纵梁、A柱、门槛梁、地板横梁、车顶横梁这些核心传力与承载结构，既可以保证碰撞过程中力的传递路径仿真精度，也能有效控制单元数量，提升显式动力学计算的效率，避免非关键部件带来的不必要计算资源消耗。

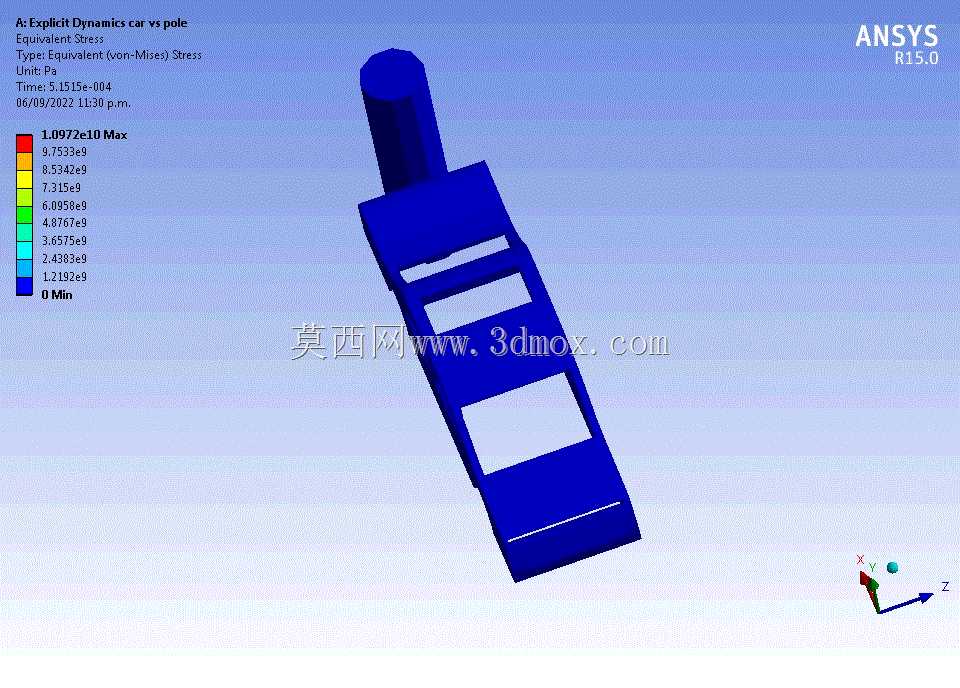

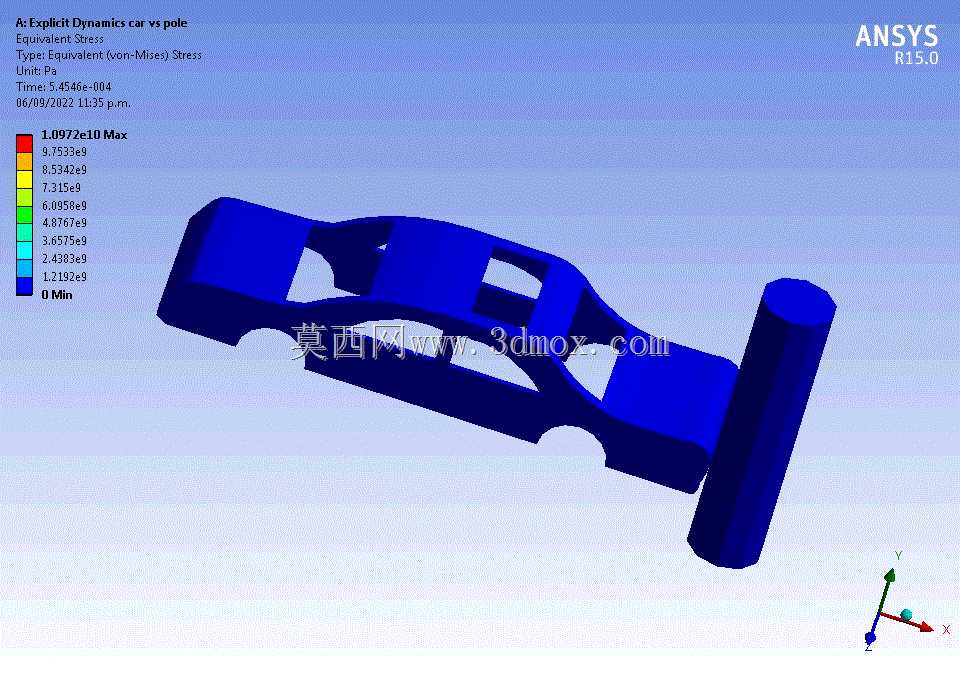

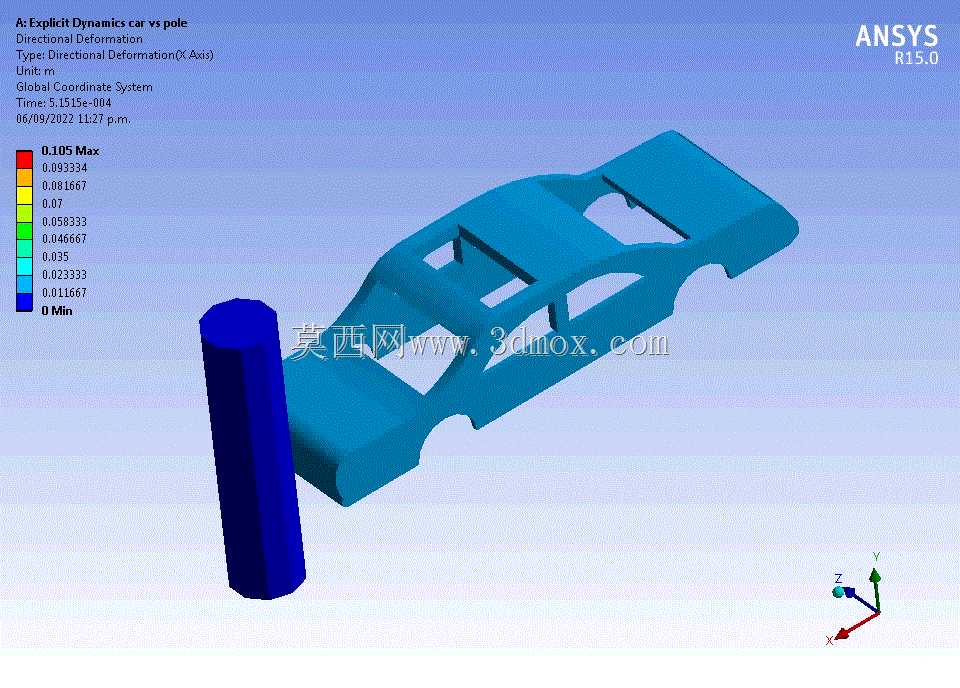

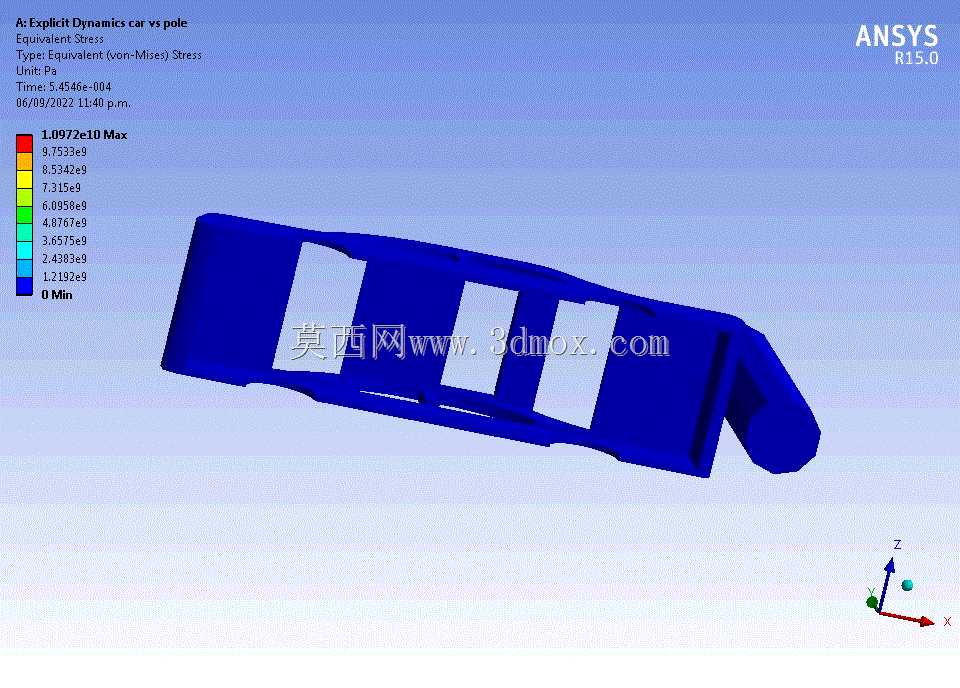

　　模型中刚性柱采用固定约束设置，完全模拟实际道路中柱状构筑物与地面刚性连接、碰撞过程中不发生位移变形的状态，车身模型按照实车正面柱碰的常规测试速度设置初始运动边界，碰撞接触位置对准车身前部纵向中心区域，还原真实事故中车辆正面撞击立柱的典型接触位置。从结构设计的验证逻辑来看，这个模型可以直接提取碰撞过程中的等效应力云图、结构变形时序、各截面加速度响应数据，工程师可以通过仿真结果观察前纵梁在小接触面积碰撞下的压溃变形模式，判断纵梁诱导槽设计是否能按照预期顺序吸能，避免出现纵梁弯折失稳导致的吸能效率骤降问题；同时可以观测A柱、门槛梁的侵入量变化，验证乘员舱框架结构的刚度匹配是否合理，防止碰撞过程中乘员舱出现过大变形挤压生存空间。

　　建模过程中对车身各部件的连接关系做了符合工程实际的设置，焊接位置采用共节点或者刚性连接单元模拟，保证碰撞过程中力可以在各结构件之间正常传递，不会出现连接失效导致的仿真结果失真；车身各部件的材料属性按照车用高强钢、普通低碳钢的实际力学性能参数赋值，包含材料的应变率效应参数，确保大变形高速冲击下的材料响应计算结果贴近真实物理状态。模型的整体尺寸边界参考常规紧凑型家用轿车的车身尺寸设置，刚性柱的直径、安装固定位置也完全符合实车碰撞测试的规范要求，不需要额外调整尺寸边界就可以直接导入求解器完成前处理设置，开展不同结构优化方案的对比验证。

　　在实际研发流程中，这类简化仿真模型常被用于车身结构概念设计阶段的快速验证，不需要等待详细数模完成就可以提前评估不同传力路径设计的安全性能，大幅缩短结构迭代的周期，减少后期详细设计阶段的改动量；通过多轮仿真迭代调整前纵梁的材料厚度、加强板布置位置、横梁连接结构，可以在控制车身重量的前提下，让柱碰工况下的乘员舱侵入量满足安全设计目标，平衡轻量化要求与碰撞安全性能。
