水下声学探测H2a-XLR水听器结构设计

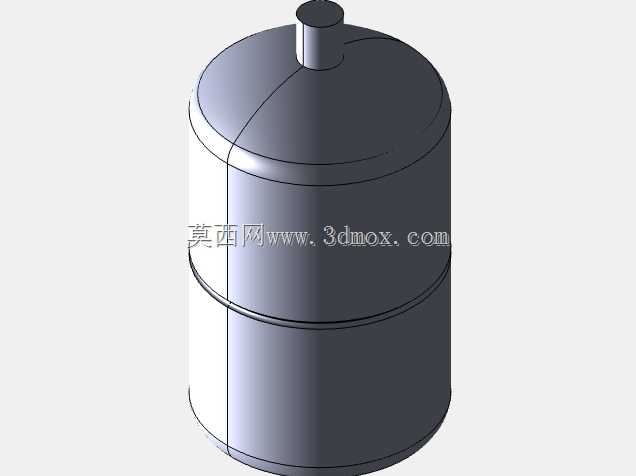

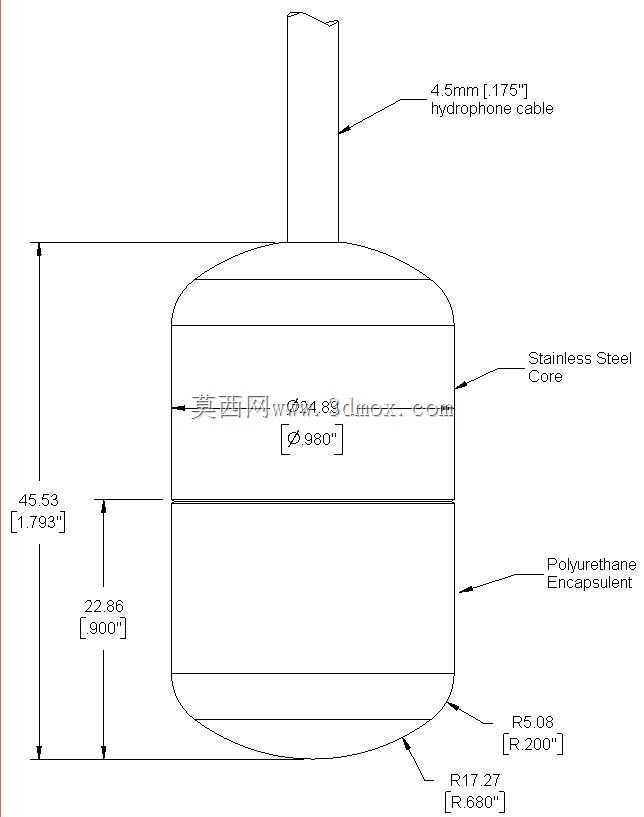

　　做水下声学相关项目快八年，经手的水听器结构改了不下十几版，看到这款H2a-XLR的结构时第一反应是，这是冲着长期近海水下布放做的实用化设计，没有花里胡哨的冗余结构，每一处外形处理都对应实际工况的硬需求。先从大家选型最容易忽略的安装边界说起，这款水听器采用矮圆柱式主体构型，整体高径比控制在0.8左右，重心完全落在底部安装基准面的几何中心内，不管是坐底式布放、挂载在水下航行器侧方，还是嵌入浮标阵列的安装基座，都不需要额外做配重配平，安装法兰直接贴合基准面拧紧紧固件即可，侧向伸出的接插件采用标准XLR接口规格，接口中心距主体侧壁的预留间隙刚好满足常规防水接头的手拧操作空间，不会出现安装时工具卡到主体外壳的问题，底部安装面预留的密封槽宽度和深度，适配常规线径的O型密封圈，安装时只要按照规定扭矩压紧，就能满足百米级水深的静密封要求，不需要额外涂覆密封胶，后期维护拆解也很方便。

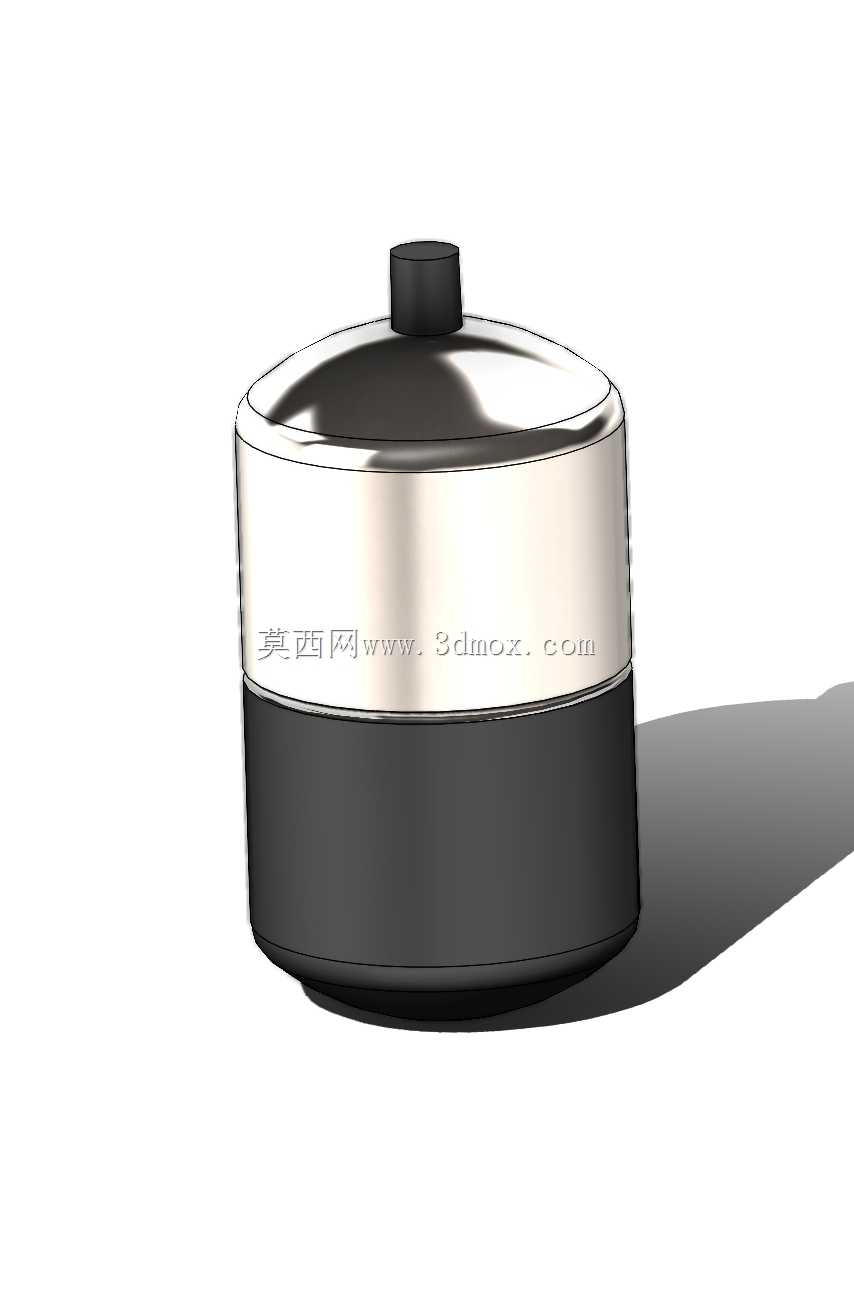

　　从功能特性上看，这款水听器的主体外壳做了上下分段式设计，下半部分采用高强度工程塑料材质，一方面是为了匹配内部声学换能元件的声阻抗，减少外壳对水下声信号的反射和衰减，保证声信号接收的灵敏度，另一方面工程塑料的耐海水腐蚀性能远优于常规金属材质，长期泡在海水中不会出现电化学腐蚀，也不需要做额外的阳极氧化或者防腐涂层处理，降低后期维护成本。上半部分采用抛光金属材质，主要是为了提升上部结构的抗冲击性能，毕竟水下布放和回收过程中，很容易碰到船舷、礁石或者其他硬质物体，金属上壳可以抵御常规的磕碰冲击，保护内部的信号调理电路不会因为外力冲击出现损坏。顶部的凸起端盖是接插件的防护结构，端盖和上壳之间采用螺纹连接加密封圈的结构，平时不接线缆的时候可以拧上防护端盖，避免接插件的插针被海水腐蚀或者被水中的杂物堵塞，接插线缆的时候拧开端盖就能直接操作，不需要额外拆卸主体外壳，现场作业效率很高。

　　实际应用场景里，这类水听器的使用范围比很多人想象的广，近岸港口的水下安防系统里，它可以作为前端声信号采集节点，布放在港口航道的关键位置，监测水下蛙人、潜航器的活动信号；海洋科考领域，它可以搭载在浮标、潜标或者水下拖体上，采集海洋环境噪声、海洋生物发声信号，为海洋声学研究提供基础数据；水产养殖行业里，也可以用它来监测养殖网箱附近的水下生物活动，判断鱼群的分布情况，甚至可以监测网箱是否出现破损导致的异常水流噪声；内河航道的水文监测站里，这类水听器也可以用来监测过往船舶的水下噪声，辅助统计航道通航情况，或者监测水下地质活动产生的异常声信号，为滑坡、泥石流等地质灾害提供预警参考。

　　设计思路上，这款结构没有追求极致的轻量化，反而在外壳壁厚上做了合理的冗余，毕竟水下设备一旦布放下去，回收维护的成本非常高，结构强度留足余量，可以大幅降低设备在水下出现壳体破损进水的概率。内部的腔体空间做了分区设计，下半部分靠近声接收面的位置专门留给声学换能元件，中间做隔层放置信号调理电路板，上半部分靠近接插件的位置预留线缆焊接和应力释放的空间，每一个分区之间都做了密封隔离，就算某个区域因为意外出现进水，也不会立刻波及所有内部元件，给设备回收抢修留了余地。外壳表面没有做多余的凸起或者凹槽，整体外形流畅光滑，一方面是为了减少水下洋流冲击带来的紊流噪声，避免紊流产生的伪信号影响声信号采集的准确性，另一方面光滑的表面不容易附着海洋生物，减少长期布放时海洋生物附着对声接收性能的影响，也能降低后期回收清理的工作量。

　　很多刚接触水下设备设计的工程师容易忽略接插件的应力问题，这款结构在接插件和内部腔体的连接位置，专门设计了线缆固定结构，外部线缆的拉力不会直接作用在内部电路的焊接点上，就算布放时受到洋流冲击或者回收时拉扯线缆，也不会出现焊点脱落导致的设备失效。底部安装面的平整度要求控制在0.1mm以内，保证和安装基座贴合时不会出现局部间隙，避免密封圈因为间隙不均出现密封失效的问题，安装孔的位置度公差也做了严格控制，现场安装时不需要额外扩孔就能对准基座上的安装螺柱，减少现场作业的工作量。另外，外壳的所有棱角位置都做了圆角过渡，没有尖锐的边角，一方面是避免安装时划伤作业人员，另一方面也是为了减少边角位置的应力集中，提升外壳整体的抗水压强度，在额定水深下不会因为应力集中出现壳体开裂的问题。

　　从信号传输的角度考虑，金属上壳还能起到电磁屏蔽的作用，隔绝外部的电磁干扰，保证内部调理电路输出的信号不会被外界电磁噪声影响，这一点在港口或者近岸有大量电磁辐射源的区域尤为重要，很多没有做金属屏蔽层的水听器，在港口附近使用时很容易被船舶的雷达、通信设备的电磁信号干扰，采集到的信号里夹杂大量电磁噪声，根本无法正常使用，这款结构的金属上壳和下半部分的塑料外壳结合处做了导电接触处理，整个上壳形成连续的屏蔽腔体，把内部的调理电路完全包裹在内，有效降低外界电磁干扰的影响。同系列的改进型号在信号调理电路上做了优化，进一步提升了信噪比和灵敏度，对应的结构上只需要调整内部隔层的安装尺寸，外部安装接口完全保持一致，不需要重新设计安装基座，方便现有项目的升级替换，这也是系列化结构设计的优势，最大化降低用户的升级成本。
