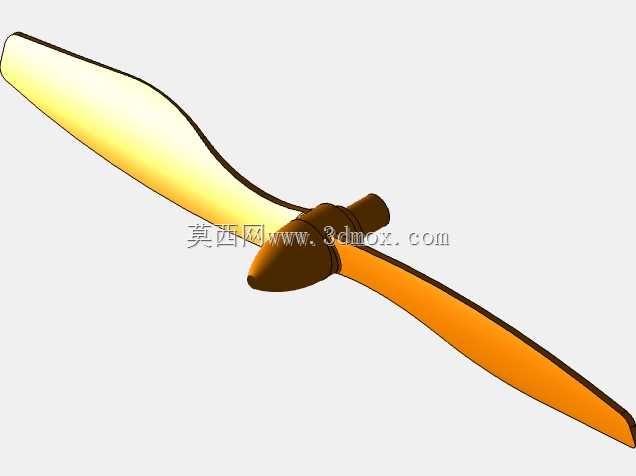

这款双叶螺旋桨结构的设计,最初是面向小型流体推进场景做的方案验证,在实际工程应用里,这类小尺寸桨叶常适配于低速无人水面艇、小型水下探测装置的动力输出端,也可作为低转速通风系统的风叶部件使用,核心作用是通过旋转过程中叶面与流体的接触,将转轴输出的扭矩转化为轴向的推力或者流体的定向流动动能。从结构设计逻辑来看,整个桨叶采用了变截面翼型的设计思路,靠近桨毂的位置叶型厚度更大,主要是为了匹配旋转时的应力分布规律——桨叶根部在旋转过程中承受的离心力、流体交变载荷最大,加厚的截面可以在不额外增加过多重量的前提下,提升根部的结构强度,避免长期运行出现疲劳断裂的问题;从根部往叶梢方向,叶型厚度逐渐收薄,同时叶面的扭转角做了连续渐变处理,这样的设计是为了让不同半径位置的叶元体在旋转时都能保持相对合理的攻角,减少流体在叶面的流动分离,降低旋转过程中的紊流损耗,提升能量转换的效率。
桨毂部分采用了短圆柱带定位凸台的结构,中间预留的安装孔可以直接和驱动电机的输出轴配合,凸台结构则是为了安装时做轴向定位,保证桨叶安装后和转轴的同轴度,避免高速旋转时出现动不平衡量过大引发的振动问题。两个桨叶采用对称式布局,整体质心落在转轴中心线上,做动平衡校正时只需要对叶梢位置做微量的去重处理就能达到使用要求,能有效降低配套驱动部件的轴承负载,延长整套动力机构的使用寿命。从安装边界来看,这款桨叶的径向最大尺寸适配小功率驱动单元的输出扭矩范围,安装时不需要对原有设备的动力舱做额外的结构改动,桨毂的轴向长度也控制在常规小型电机输出轴的配合长度范围内,配套普通的平键或者顶丝固定方式就能完成装配,不需要定制特殊的连接紧固件。
在实际选型适配时,需要注意桨叶的旋转方向和叶面的朝向匹配,正向旋转时凸起的叶面为压力面,凹陷的曲面为吸力面,如果安装方向反向,会导致推力方向相反,同时能量转换效率会出现明显下降。另外,这款桨叶的叶梢位置做了圆弧收边处理,一方面是减少叶梢位置的涡流损耗,另一方面也能避免安装或者维护过程中尖锐边缘造成的操作划伤。从结构建模的细节来看,整个桨叶的曲面采用G2连续过渡,没有明显的折角或者曲率突变,在后续如果需要做模具开模批量生产,这样的曲面结构可以保证脱模时的流畅性,不会出现曲面倒扣的问题,也能减少注塑或者铸造过程中应力集中导致的部件变形。
针对不同的使用场景,这个结构还可以做针对性的参数调整,如果是用于水下推进场景,可以适当加大叶根位置的厚度,提升抗水流冲击的能力;如果是用于通风送风场景,可以适当减薄叶型厚度,降低整体重量,提升启动响应速度。在做结构校核的时候,需要重点关注桨叶根部与桨毂连接位置的应力集中情况,这个位置是整个部件的载荷薄弱点,建模时这里做了圆角过渡处理,避免直角连接带来的应力突变,在额定转速下,这个位置的安全系数可以满足长期连续运行的要求。另外,整个桨叶的外形没有多余的凸起或者凹槽结构,日常使用后的清理维护也比较方便,不会出现流体中的杂物缠绕在桨叶上导致卡滞的问题,对于在杂质较多的流体环境中使用的场景,这种简洁的外形结构能有效降低故障概率。
