树莓派4外壳注塑模具结构设计

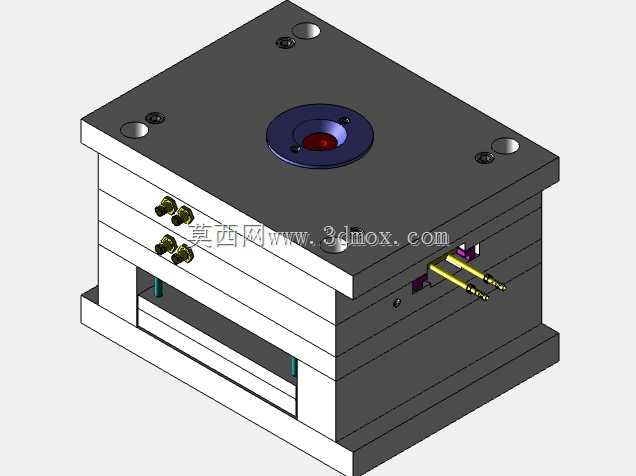

　　这套注塑模具针对树莓派4代开发板的塑料保护外壳成型需求设计，核心应用场景是消费电子类塑胶外壳的批量注塑生产，适配卧式注塑机的安装规格，可直接完成外壳主体的一次注射成型，无需额外二次加工即可满足外壳的装配公差要求。从结构布局来看，模架采用标准两板模结构，整体为方正叠层式布局，上下模固定板、动定模板、顶出板依次堆叠，导向机构采用标准导柱导套配合，分布在模架四角位置，合模时可保证动定模的同轴度误差控制在0.02mm以内，避免成型件出现飞边、错位等缺陷。

　　浇口设置在模架顶部中心位置，采用主流道直接进胶的方式，熔融塑胶从中心注入型腔后可均匀向四周填充，减少熔接痕的产生，同时中心进胶的方式也便于后续浇口凝料的切除，不会在外壳外观面留下明显进胶痕迹。冷却回路采用直通式水路设计，分布在动定模板的型腔周边，水路接口设置在模架侧面，采用标准铜质水嘴连接，可接入恒温冷却水，成型过程中将模温稳定控制在PP、ABS等常用外壳塑胶的适宜成型区间，缩短成型周期，同时减少成型件的收缩变形，保证外壳的尺寸精度满足开发板的装配要求。

　　顶出机构采用顶针顶出结构，顶针分布在外壳的加强筋、安装柱等不易变形的位置，顶出时受力均匀，避免顶白、顶穿等缺陷，顶出行程预留足够安全距离，开模后成型件可完全脱离型腔，配合机械手可实现全自动取件，适配规模化量产的生产节拍。侧面设置的两组抽芯机构，对应外壳侧面的接口避让位，开模时先完成侧向抽芯动作，再进行顶出，避免成型件脱模时被侧型芯拉伤，抽芯行程刚好覆盖侧孔的深度，不会出现干涉问题。从安装边界来看，模架的长宽尺寸适配常用120吨级卧式注塑机的哥林柱间距，上下固定板的安装孔位符合注塑机的模板安装标准，定位圈采用标准100mm直径规格，可直接与注塑机的定位孔配合，浇口套的球面半径适配注塑机射嘴的尺寸，射胶时不会出现溢料问题。

　　整套模具的设计充分考虑了树莓派外壳的结构特点，外壳内部的安装柱、卡扣、加强筋等结构都在型腔中做了对应镶件处理，易磨损位置采用镶拼结构，后续维护时只需更换磨损镶件即可，无需整体更换模仁，降低长期生产的维护成本。成型后的外壳可直接包裹树莓派4开发板，预留出所有接口、散热孔的对应位置，装配时卡扣可直接卡合，无需螺丝固定，满足消费电子外壳的装配便捷性要求，同时外壳壁厚均匀，控制在2mm左右，既保证足够的结构强度保护内部电路板，也不会出现壁厚不均导致的缩水、气泡等成型缺陷。
