双法兰直角弯通流体转接接头结构设计

　　在工业流体输送管路系统的布局优化工作中，经常会遇到管路走向需要90度转向、同时两端需要与不同规格法兰接口对接的场景，这类场景下如果采用标准弯头搭配两片法兰焊接的方案，不仅现场焊接工作量大，还容易出现焊接变形导致的法兰密封面平行度偏差，后期运行过程中出现渗漏的概率会大幅提升。本次设计的双法兰直角弯通转接件，就是针对这类现场安装痛点开发的一体化结构，从根源上规避了焊接拼接带来的形位公差问题。

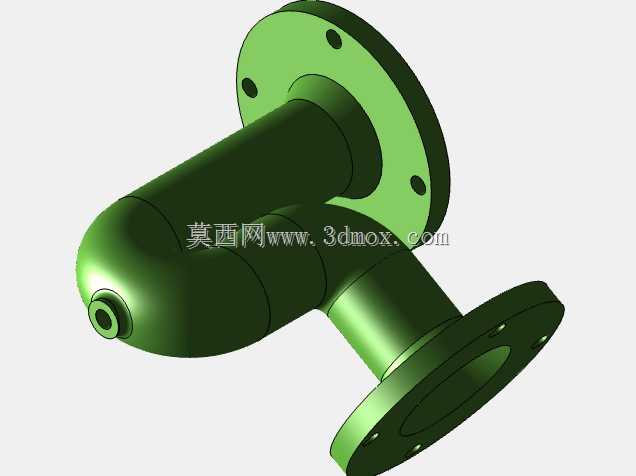

　　从结构功能层面来看，该转接件主体采用90度平滑圆弧过渡的流道设计，区别于直角折弯流道的结构，平滑圆弧过渡能够大幅降低流体在转向位置的局部阻力损失，减少介质流经时的湍流与压损，对于输送带有微小固体颗粒的介质场景，还能避免颗粒在转角位置堆积造成的流道堵塞。两端的法兰盘均采用标准圆形法兰结构，法兰盘上均匀分布的螺栓安装孔位置度经过严格校核，能够直接与对应通径的管路法兰、设备接口法兰配对安装，不需要额外加工适配转接板。其中一端法兰的端面带有定位止口结构，安装时可以直接嵌入配对法兰的止口槽内，既能够快速定位保证同轴度，又能辅助密封圈实现径向定位，避免密封圈在螺栓紧固过程中发生移位导致的密封失效。

　　设计过程中首先确定的是流道的通径尺寸，根据常用工业管路的通径匹配要求，流道内径按照等通径原则设计，保证介质流经转接件时不会出现通径突变带来的流速骤变问题。弯管部分的外壁厚度按照公称压力1.6MPa的工况进行壁厚校核，选取的壁厚能够满足常规水、油气、低腐蚀性化工介质的输送强度要求，同时在弯管的圆弧过渡位置做了壁厚均匀性处理，避免注塑或者铸造过程中出现局部壁厚不均导致的缩孔、应力集中问题。两端法兰盘的厚度按照螺栓紧固时的压紧力要求计算，保证螺栓按照规定扭矩紧固时，法兰盘不会发生翘曲变形，密封面的平面度能够长期保持在密封要求的公差范围内。

　　安装边界方面，该转接件的两个法兰端面分别朝向互相垂直的两个方向，安装时需要预留的操作空间需要覆盖两个法兰的螺栓紧固作业范围，也就是法兰盘外侧需要预留至少能够放入套筒扳手的操作空间，避免安装时出现螺栓无法紧固的问题。转接件的整体外形轮廓在两个垂直方向上的投影尺寸，均控制在对应法兰外径加弯管半径的范围内，不会出现额外的突出结构，在紧凑的管路布局空间内也能顺利安装。端部的小接口结构是针对测压、排气或者小流量支路引出需求设计的，不需要在主管道上额外开孔焊接支管台，直接通过该接口就可以安装压力表、排气阀或者小通径支路管路，减少了现场二次加工的工作量。

　　从实际应用场景来看，该结构可以应用在化工管路的转向连接、水处理设备的管路对接、液压系统的油路转向、暖通空调的水管路布局等多个场景，一体化的结构相比焊接拼接件，不仅安装效率更高，长期运行的密封可靠性也更有保障。建模过程中对所有的安装孔位、密封面、流道过渡位置都做了曲率连续处理，既保证了流体流动的顺畅性，也让结构本身的应力分布更加均匀，在承受管路振动、压力波动的工况下，不会出现应力集中导致的结构开裂问题。法兰盘上的螺栓孔采用跨中分布的设计，也就是螺栓孔的位置相对于两个法兰的中心连线呈对称分布，安装时不需要调整角度就能适配大多数标准法兰的孔位，降低现场安装的对位难度。
