带滚花防滑结构螺纹密封瓶盖三维设计

　　日常接触的瓶装容器密封结构里，滚花螺纹瓶盖是应用覆盖面极广的一类零件，从日化洗护容器、食品饮料包装到工业试剂存储瓶，都能见到这类结构的身影。做这类零件的三维建模时，首先要明确的是密封配合的核心边界：瓶盖内侧的螺纹段需要和瓶口的外螺纹做公差匹配，常规民用瓶装场景下，螺纹配合选用间隙配合的公差带，既保证手动旋合的顺畅度，又能在旋紧后通过瓶口端面与瓶盖内顶的密封垫接触实现密封，不会出现漏液、透气的问题。

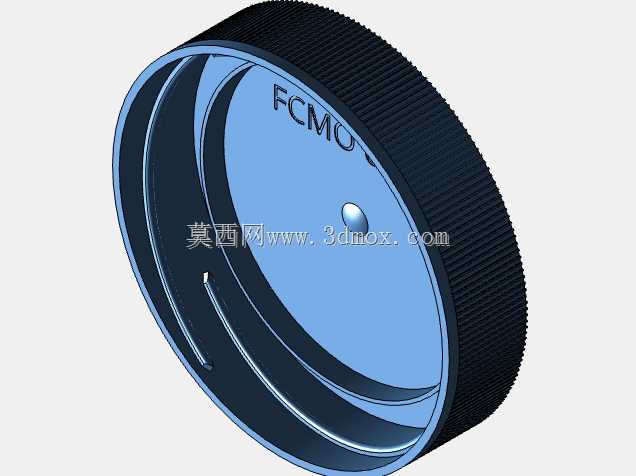

　　这次建模的瓶盖外侧做了全周滚花结构，这部分的设计考量完全来自实际使用场景：用户徒手旋开或拧紧瓶盖时，光滑的圆柱面很容易因为手部出汗、沾附液体出现打滑，滚花的凹凸纹路可以大幅增加接触面的摩擦系数，不需要额外施加过大的握力就能传递足够的扭矩，即便是手上沾有水或者油污的场景下，也能顺利完成旋合操作。滚花的纹路参数选择上，采用了中等间距的直纹滚花，纹路深度控制在0.3-0.5mm区间，既不会因为纹路过浅起不到防滑效果，也不会因为纹路过深导致注塑成型时出现脱模困难、飞边难以清理的问题，同时握持时不会有硌手的不适感。

　　瓶盖的内部结构做了分层设计：最外侧是和瓶口外径配合的导向段，这部分做了微小的拔模斜度，方便瓶盖对准瓶口快速导入，不会出现螺纹错牙的情况；中间段是内螺纹区域，螺纹的起始端做了倒角导向，旋合时第一牙螺纹可以顺利滑入配合位置，避免硬拧导致的螺纹崩缺；最内侧是密封承压面，这个平面的平面度要求控制在0.1mm以内，旋紧后这个面会压紧瓶口的密封垫片或者瓶口自身的密封端面，形成连续的密封环带，阻断容器内部和外部的连通路径，保证内容物不会泄漏，同时也能避免外部的灰尘、水汽进入容器内部污染内容物。

　　从安装边界来看，这类瓶盖的整体外径比配合瓶口的外径大8-12mm，这个尺寸差刚好给滚花结构留出足够的握持宽度，成年人的手指可以轻松搭在滚花面上施加扭矩；瓶盖的总高度需要覆盖瓶口的螺纹段长度加上密封行程，通常比瓶口螺纹段高出2-3mm，保证螺纹完全旋合后密封面能紧密贴合，不会出现旋紧后还有螺纹外露、密封压不紧的问题。瓶盖顶面做了微弧过渡的圆角，没有尖锐的棱角，一方面是注塑成型时可以减少应力集中，避免零件出现收缩变形，另一方面日常使用时也不会划伤手部，搬运、堆叠瓶装物品时也不会刮蹭相邻的容器表面。

　　建模过程中，滚花结构的实现需要注意纹路的周向均匀分布，不能出现纹路错位、间距不均的问题，否则不仅影响外观质感，还会导致握持时摩擦力分布不均，防滑效果打折扣。内侧的螺纹收尾处做了退刀结构的模拟，对应实际注塑模具的螺纹抽芯结构，避免建模时出现螺纹收尾处的尖角，导致实际生产时模具出现薄钢位，影响模具使用寿命。内顶的密封面和侧壁的过渡处做了小圆角过渡，减少应力集中的同时，也能让密封垫片在受压时均匀变形，不会出现局部压溃或者密封不严的情况。

　　这类瓶盖的材料通常选用PP或者PE塑料，建模时也需要考虑塑料件的成型工艺特性：所有的内外侧壁都做了符合注塑要求的拔模斜度，避免脱模时出现拉伤；壁厚保持均匀，整体厚度控制在1.2-1.8mm区间，不会因为壁厚差异过大导致注塑时出现缩痕、气泡等缺陷；边缘处所有的尖角都做了R0.5以上的圆角处理，既提升零件的结构强度，也能改善塑料熔体在模具型腔内的流动状态，降低成型难度。

　　在实际应用场景中，这类滚花瓶盖适配的瓶口类型非常广泛，只要螺纹参数匹配，不管是小口的试剂瓶、中等口径的饮料瓶还是大口径的储物罐，都可以通过调整尺寸参数快速适配。设计时不需要做复杂的结构改动，只需要根据瓶口的螺纹规格调整内螺纹的参数，根据瓶口的密封面尺寸调整内顶密封面的直径，外侧的滚花结构、导向段结构都可以通用化复用，能大幅缩短同系列不同规格瓶盖的开发周期。
