小型3D打印交流发电装置结构设计

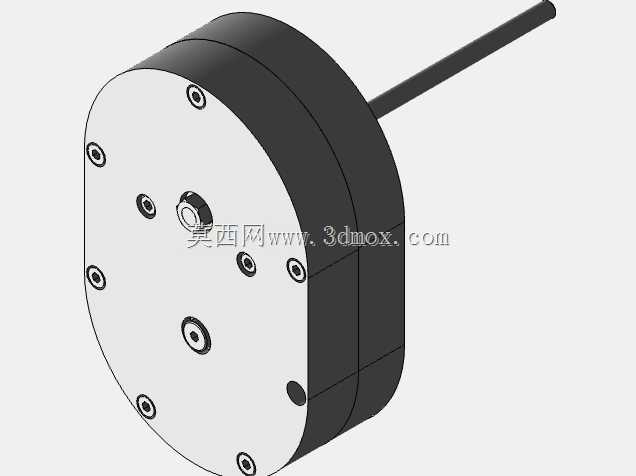

　　这款小型交流发电装置的设计初衷，是适配桌面级3D打印工艺完成全部非标准结构件的制作，可直接作为微型风能采集系统的核心能量转换单元使用，也可拓展应用于小型水力驱动、手摇驱动的离网低压供电场景，为低功耗传感节点、小型照明模块、户外微型电子设备提供持续电能供给。从结构布局来看，装置采用半开式拼接壳体设计，两个对称的外壳部件通过螺栓锁紧后，可直接将定子组件挤压定位在壳体中间的预设卡槽内，无需额外设计定子压圈、定位销等冗余固定结构，既减少了3D打印的支撑用量，也降低了后期装配的工序复杂度，装配时仅需依次装入转子组件、传动轴、轴承即可完成整机拼装，普通爱好者借助常规家用工具就能完成整机组装。

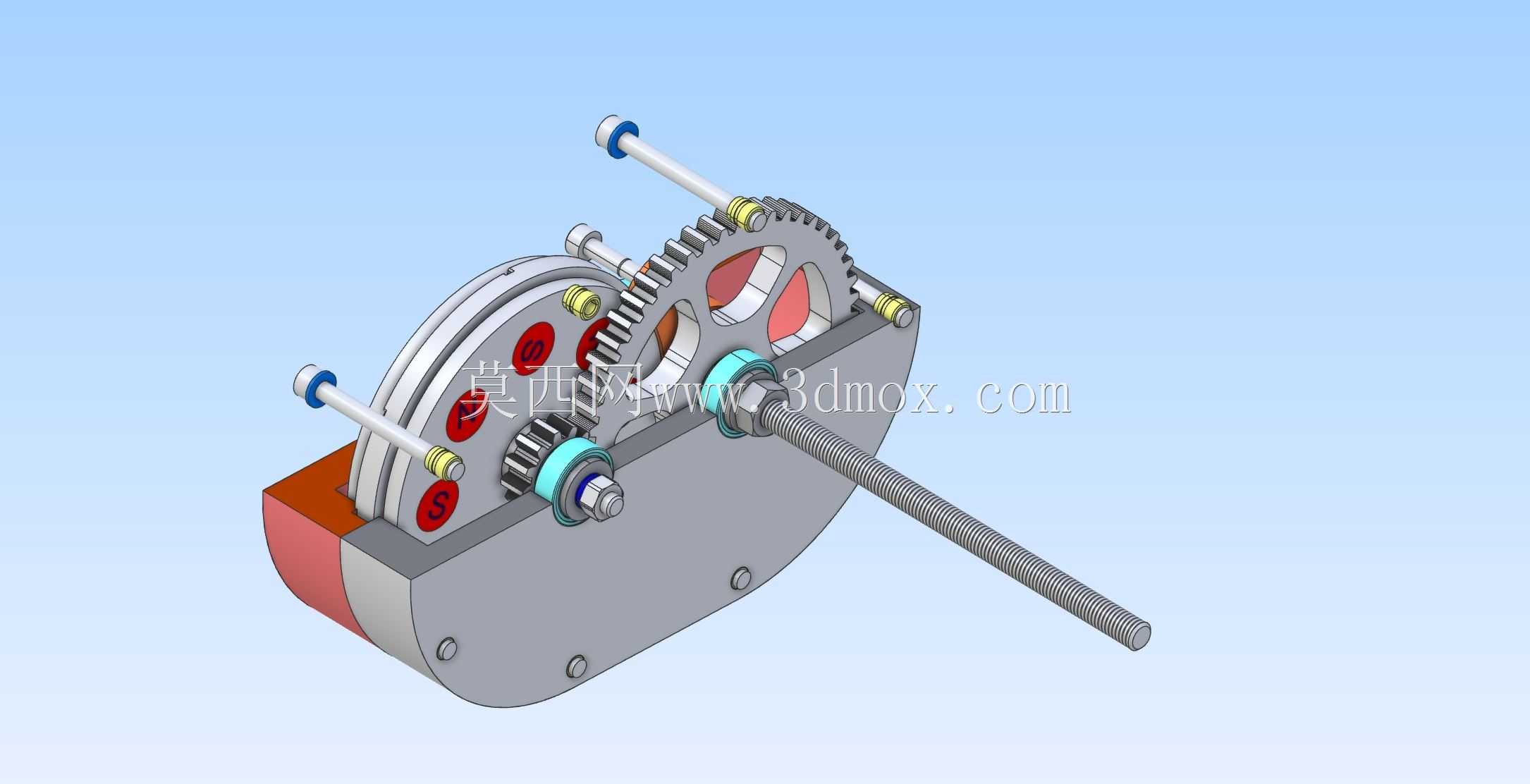

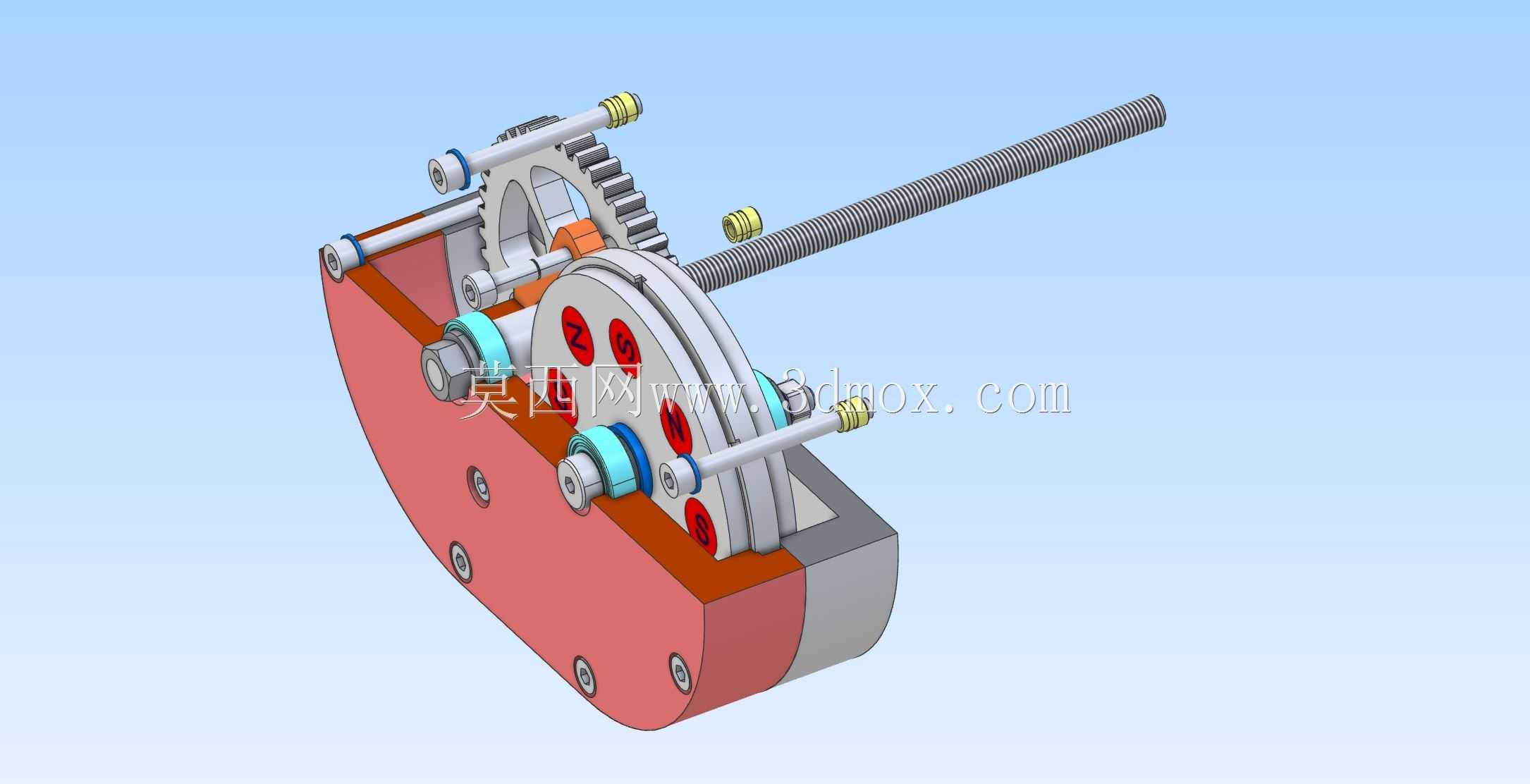

　　装置的核心电磁结构采用双转子夹单定子的轴向磁通布局，两个转子盘上各均布8块永磁体，安装时相邻磁体极性交替排布，转动时可在定子区域形成交变的闭合磁路；中间的定子组件排布6组独立线圈，线圈按照三相交流发电的接线逻辑完成绕制与连接，转子转动时线圈切割交变磁感线即可输出稳定的交流电压，额定工况下可实现120瓦的功率输出，足够支撑多台小型低功耗设备的同时用电需求。传动端采用加长螺纹输出轴设计，轴端预留的标准螺纹段可直接安装风轮、水轮或者手摇驱动臂，无需额外设计联轴器转接结构，适配不同场景下的动力输入需求；转子与传动轴之间通过平键传递扭矩，轴承位采用过盈配合设计，可抵消转动过程中产生的径向窜动，保证转子与定子之间的气隙均匀度，避免转动过程中出现定转子擦碰的问题，同时也能降低转动阻力，提升能量转换效率。

　　从安装边界来看，装置的壳体底部预留了两个标准安装孔位，可直接通过螺栓固定在支架、墙面或者设备机架上，安装孔的间距按照通用小型机电设备的安装规范设计，适配市面上多数微型发电装置的安装支架尺寸，无需额外定制转接件；整机的外形尺寸控制在紧凑型区间，半圆弧的壳体外形既减少了3D打印时的材料用量，也能在户外使用时降低风阻，减少恶劣天气下的结构受力。设计过程中充分考虑了3D打印工艺的成型特性，所有结构件均避免了大角度悬空结构，打印时无需添加大量支撑即可获得合格的成型精度，壳体的壁厚设置为2.5毫米，既保证了足够的结构强度来承受转子转动时的振动，也不会因为壁厚过大导致打印时间过长、材料浪费；线圈的安装槽尺寸按照常规漆包线的线径设计，用户可根据自身的电压、电流需求调整线圈的绕制匝数，适配不同转速下的输出参数要求。

　　在实际应用场景中，这款发电装置可直接安装在庭院、阳台等风力资源充足的区域，搭配小型风轮即可组成微型离网发电系统，为庭院照明、土壤湿度传感器、小型气象监测设备供电；也可作为教学演示器材，用于电磁感应、发电原理相关的实践教学，帮助学习者直观理解交流发电机的结构与工作原理；在应急场景下，搭配手摇驱动臂即可作为应急电源使用，为户外作业、应急救灾场景下的小型电子设备充电。结构设计上充分考虑了后期维护的便捷性，壳体采用分体式设计，拆开连接螺栓即可直接接触到内部的定转子组件，方便后期清理磁体吸附的铁屑、检查线圈绝缘情况、更换磨损的轴承，无需对整机进行破坏性拆解；所有的连接螺栓均采用标准公制规格，用户无需准备特殊规格的工具即可完成维护操作。
