Nema23规格步进电机高精度三维结构

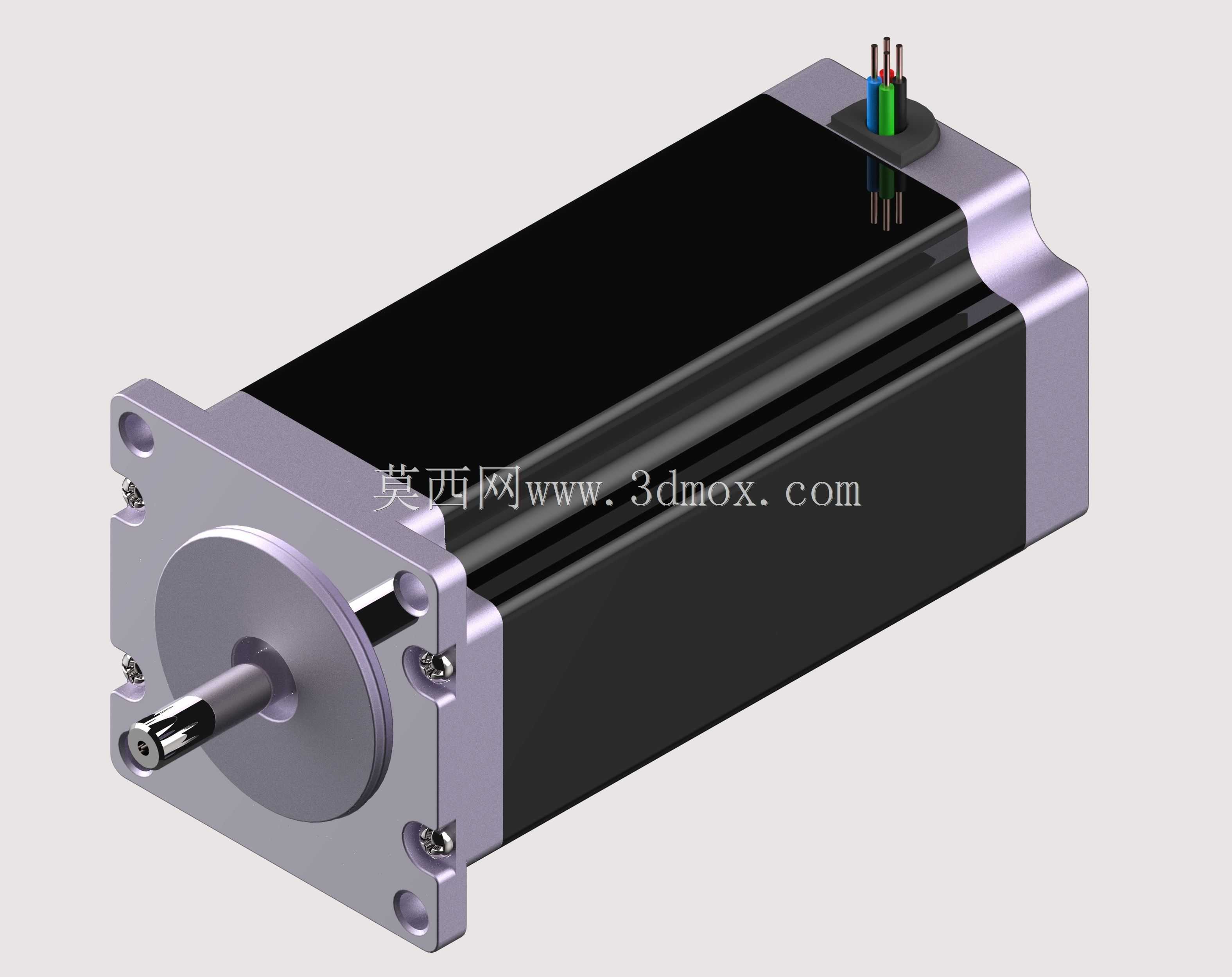

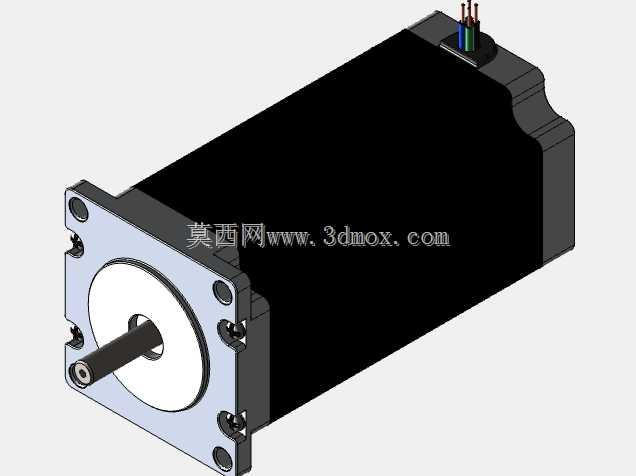

　　这款Nema23规格步进电机的三维结构，完整还原了量产机型的全部装配细节，从前端安装法兰的定位孔位、输出轴的扁位加工结构，到后端出线座的线序排布、机身外壳的散热筋造型，每一处特征都对应实际量产零件的加工公差要求，可直接用于设备布局阶段的干涉校验、安装工装的设计参考。在非标自动化设备的选型布局阶段，这类57机座的步进电机是应用覆盖面极广的驱动元件，常见于3D打印机的运动轴驱动、小型数控雕刻机的进给传动、包装生产线的物料推送机构、电子装配设备的点位移位单元，相比伺服驱动方案，它不需要额外的编码器反馈回路，开环控制下就能实现稳定的角位移输出，低速运行时的扭矩输出特性足以覆盖多数中低负载的直线或旋转传动需求，成本控制优势也让它成为中小功率传动场景的首选方案。

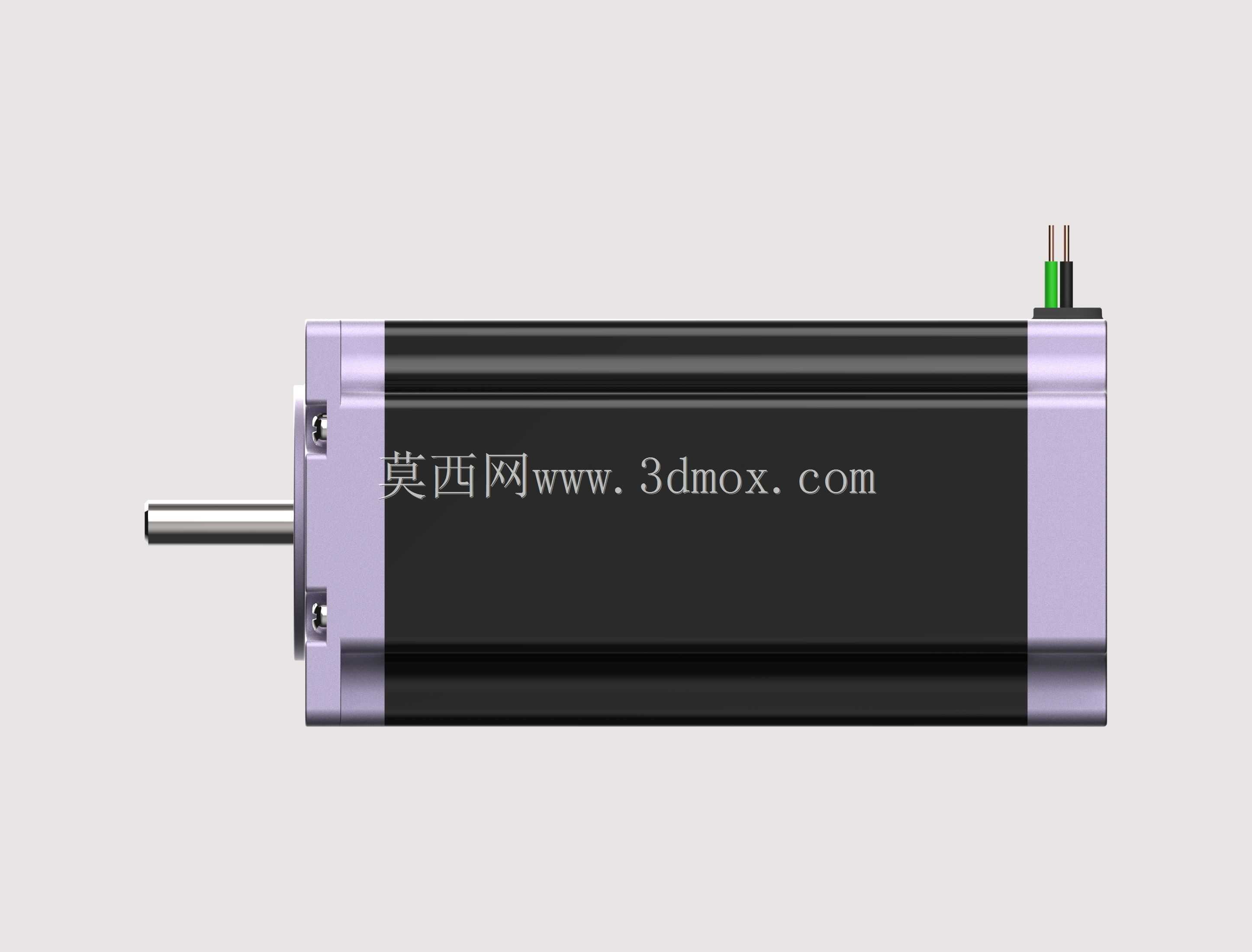

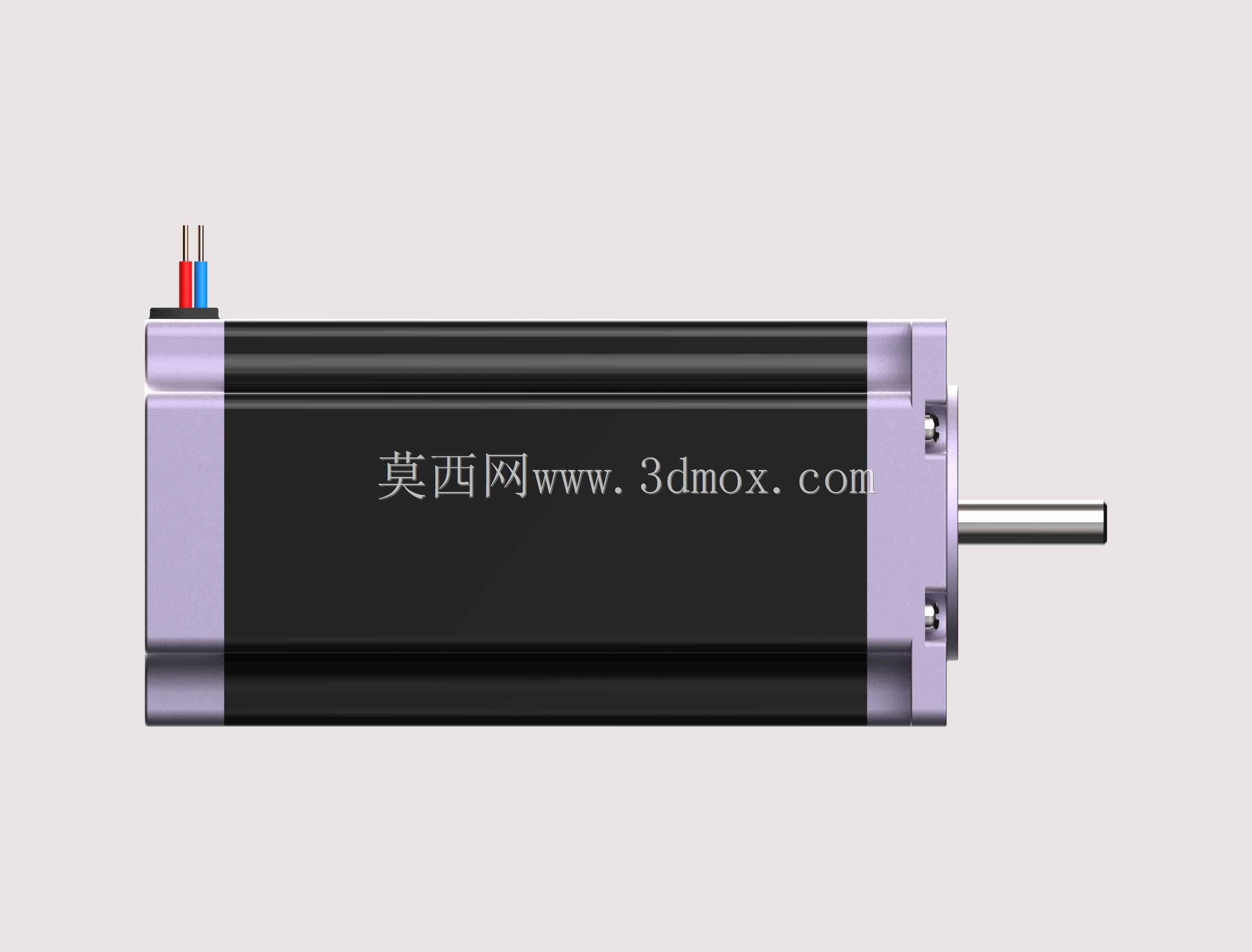

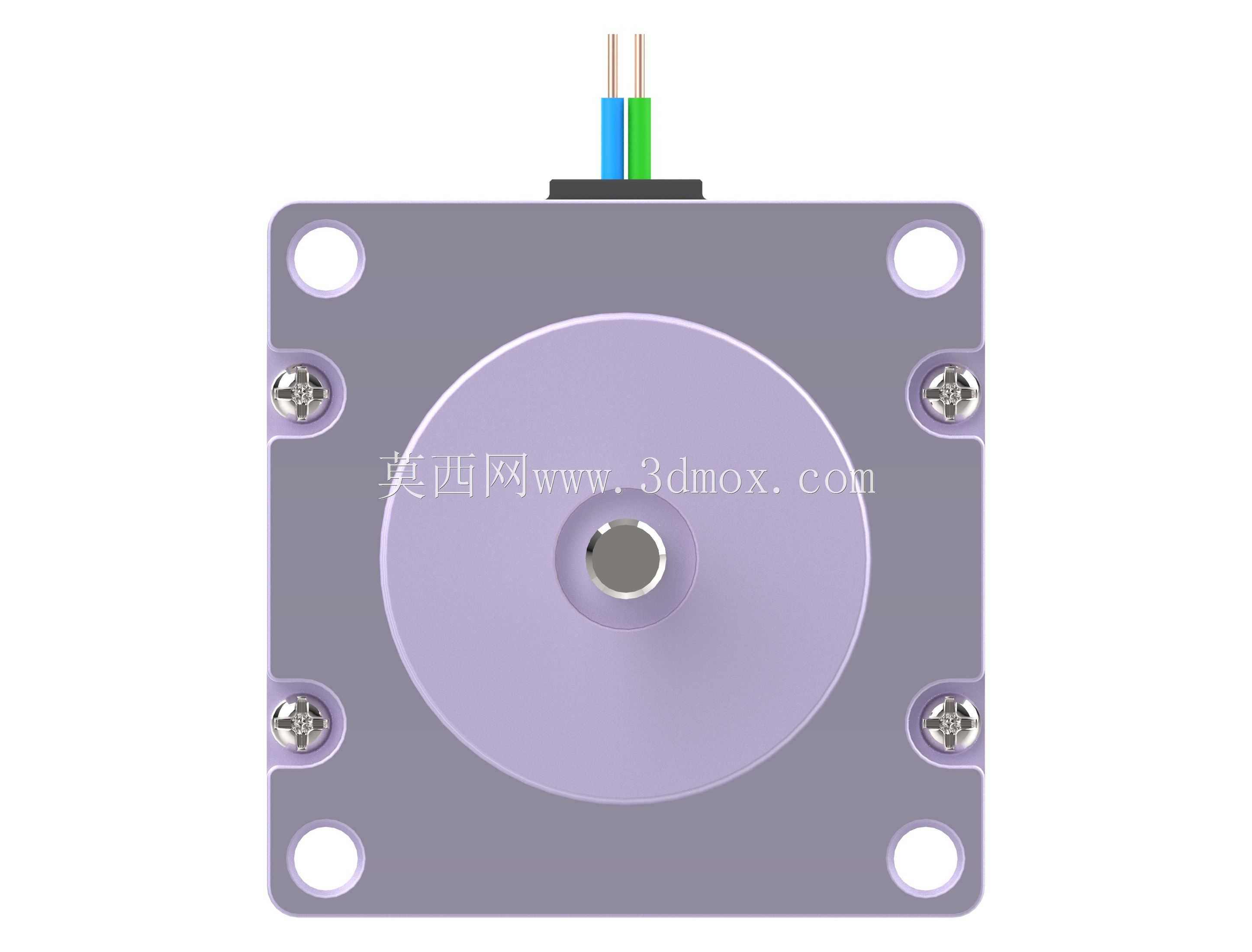

　　从结构设计逻辑来看，这款模型还原的机型采用方形端盖配合拉伸铝壳的机身结构，前端法兰的安装孔位严格遵循Nema23标准的57mm见方安装尺寸，四个安装孔的中心距为47.1mm，输出轴直径为8mm，轴端预留的扁位结构是为了配合联轴器的紧定螺钉锁定，避免传动过程中出现轴孔打滑的问题；机身长度对应112mm规格的长机身机型，相比短机身的同机座型号，它的低速扭矩输出可以提升40%左右，能够直接驱动导程5mm的滚珠丝杠带动15kg以内的负载做直线运动，不需要额外搭配减速箱，能有效缩减设备的整体安装空间。模型还原的后端出线结构采用了密封式接线座设计，四根引出线分别对应两相绕组的接线端，接线座高出机身表面12mm，在做设备布局时需要预留足够的出线弯折空间，避免线缆过度弯折导致内部线芯断裂；端盖与机身的配合位置预留了0.02mm的装配公差带，对应实际生产中的压装工艺要求，端盖上的固定螺丝采用内六角圆柱头规格，螺丝沉孔深度刚好容纳螺丝头，不会突出法兰安装面，保证电机安装时可以完全贴合设备的安装立板，不会出现装配间隙导致的运行震动问题。

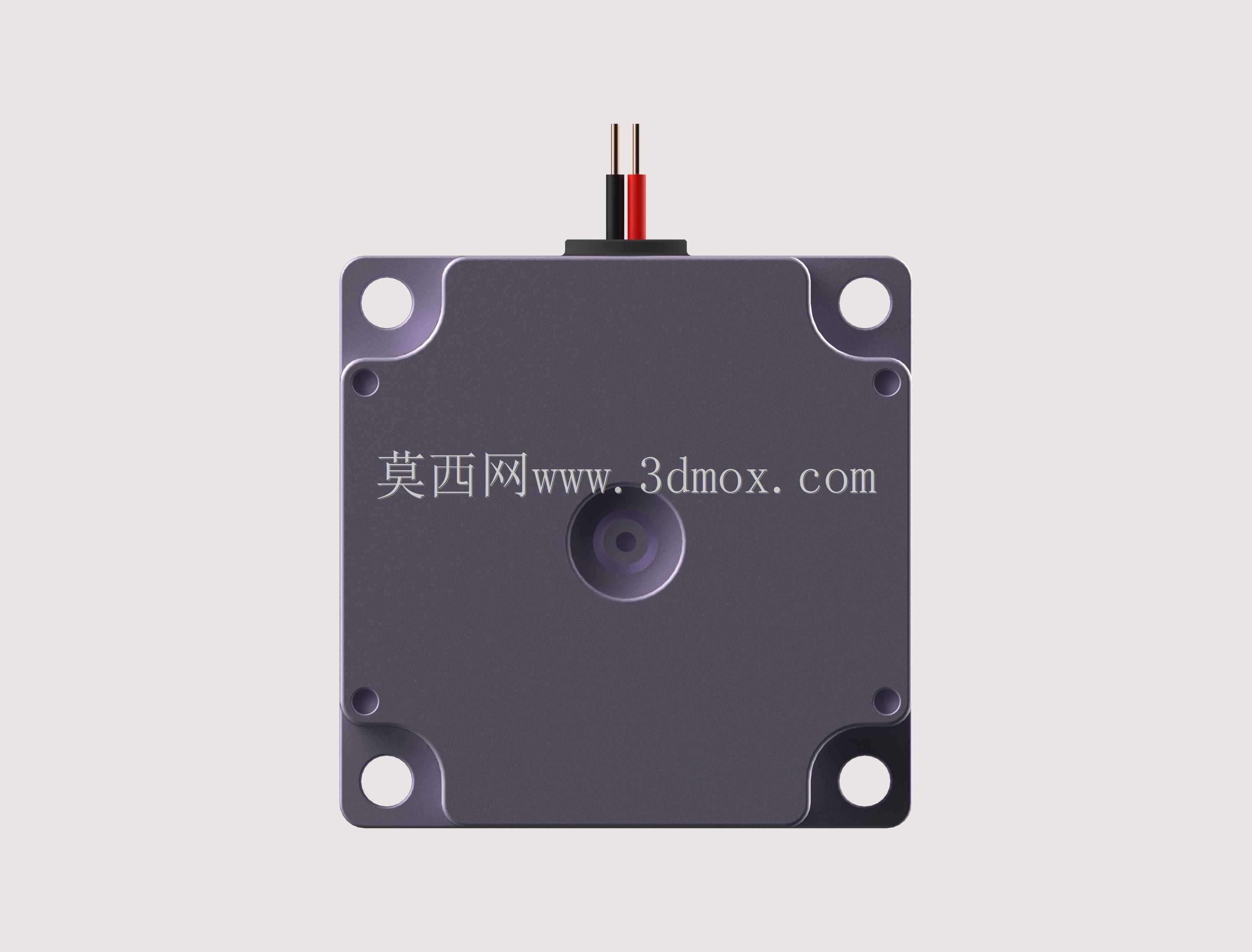

　　在实际设备设计过程中，这类步进电机的安装边界需要重点校验三个维度的尺寸：首先是输出轴的伸出长度，这款机型的轴伸长度为24mm，搭配联轴器时需要确认联轴器的锁紧位置完全覆盖轴的扁位段，避免有效接触长度不足导致的传动失效；其次是机身尾部的编码器或阻尼器安装空间，虽然这款基础款机型没有集成后置编码器，但模型预留了后端盖的安装接口，可以根据实际需求拓展加装刹车、编码器等附件；最后是机身的径向散热空间，铝壳机身的表面是自然散热结构，安装时需要保证机身周围预留至少10mm的空气流通间隙，避免长时间运行时热量堆积导致绕组温度过高，影响电机的输出扭矩和使用寿命。从建模细节来看，模型的所有配合面都做了符合实际装配关系的约束，转子部分与定子部分的同轴度公差按照实际产品的0.02mm要求设置，输出轴与前端盖轴承位的配合采用过渡配合的尺寸公差，能够直观展示实际装配时的零件配合关系；外壳的表面处理质感还原了量产机型的阳极氧化磨砂效果，端盖的镀锌金属质感、接线座的塑料绝缘材质都做了对应的区分，在做设备方案演示时可以直接调用，不需要额外调整材质属性。

　　对于结构设计从业者来说，这类标准化的传动部件三维模型不需要从零开始绘制，直接调用可以大幅缩短设备布局的设计周期，同时可以基于这个基础模型做安装转接板、电机护罩、传动连接件的衍生设计，保证所有关联零件的尺寸都能和实际采购的电机产品完全匹配，避免出现加工完成后零件无法装配的问题。在做运动仿真时，这个模型的转动副设置完全符合实际电机的运动逻辑，输出轴的转动范围没有结构干涉，可以直接导入仿真环境做传动链路的运动模拟，验证整个传动机构的行程范围、极限位置是否存在碰撞问题。
