抽屉焊接辅助定位工装结构设计

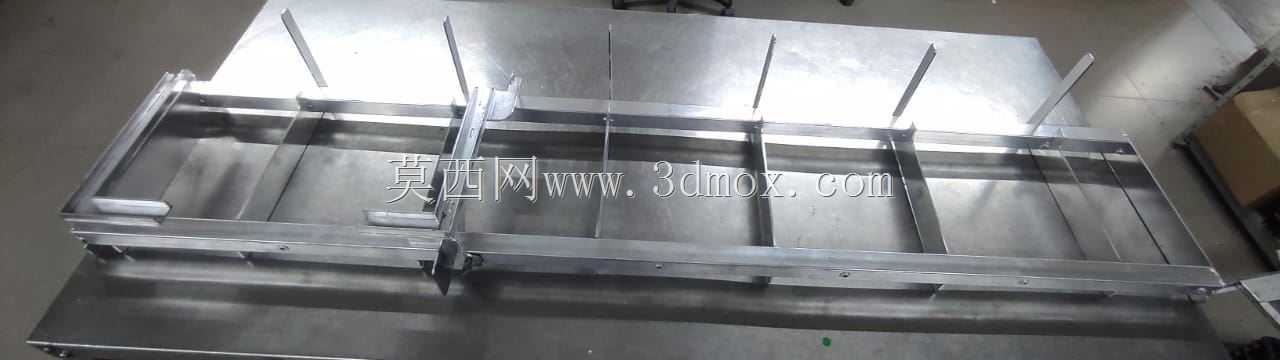

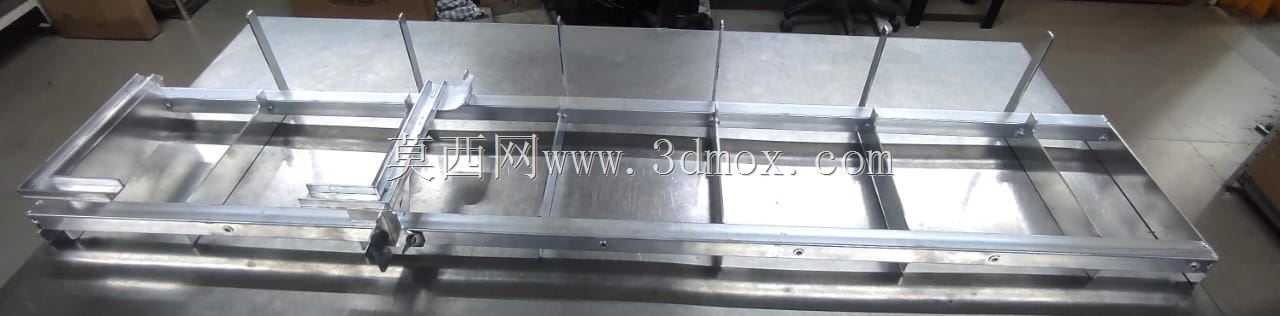

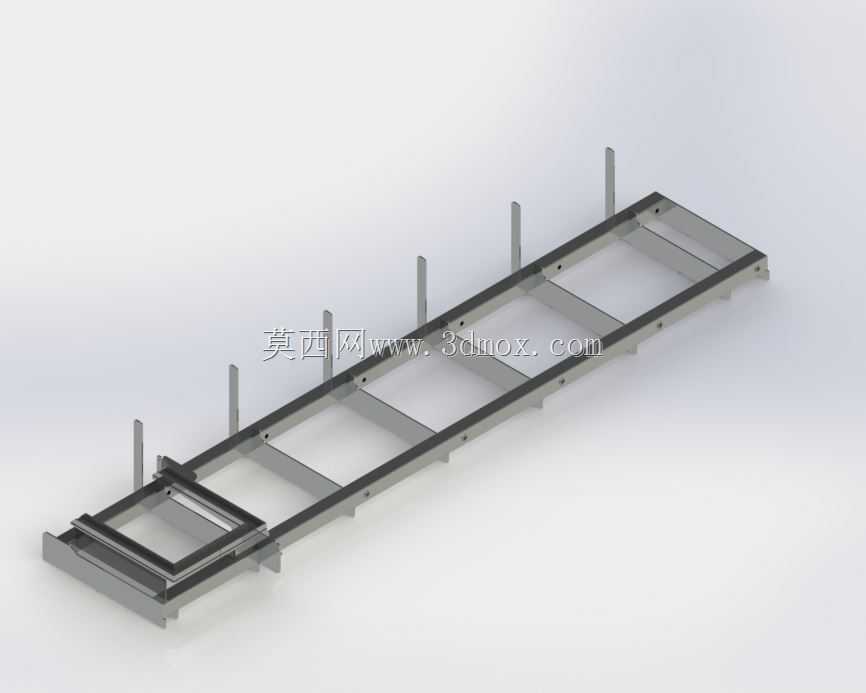

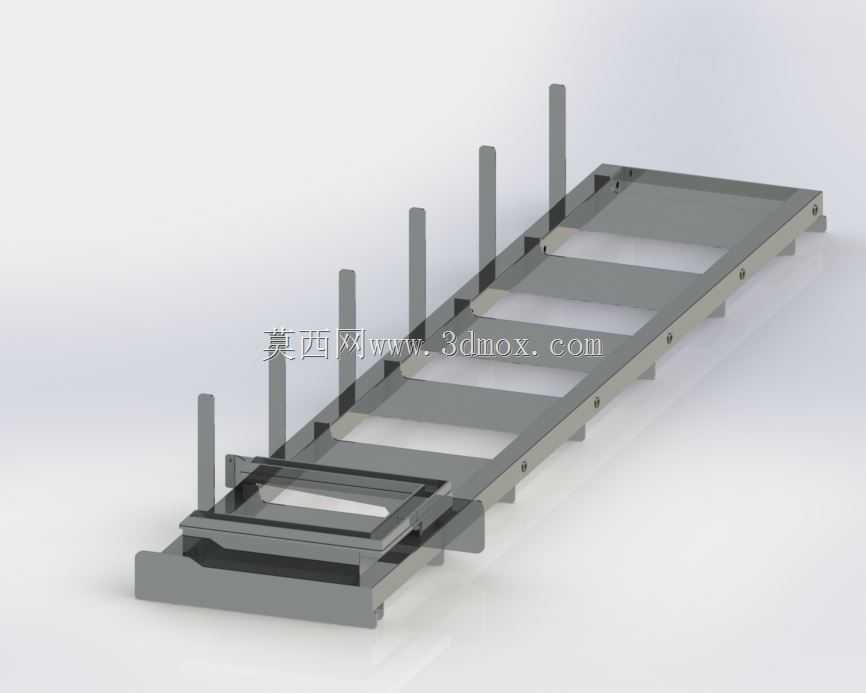

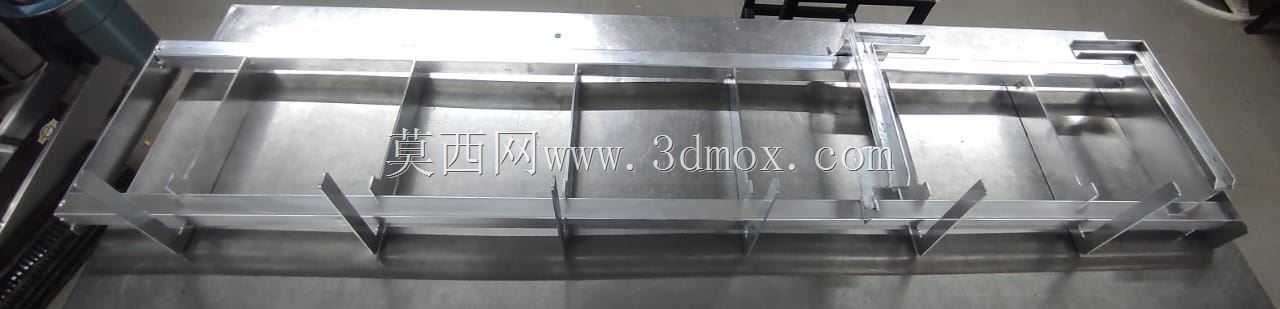

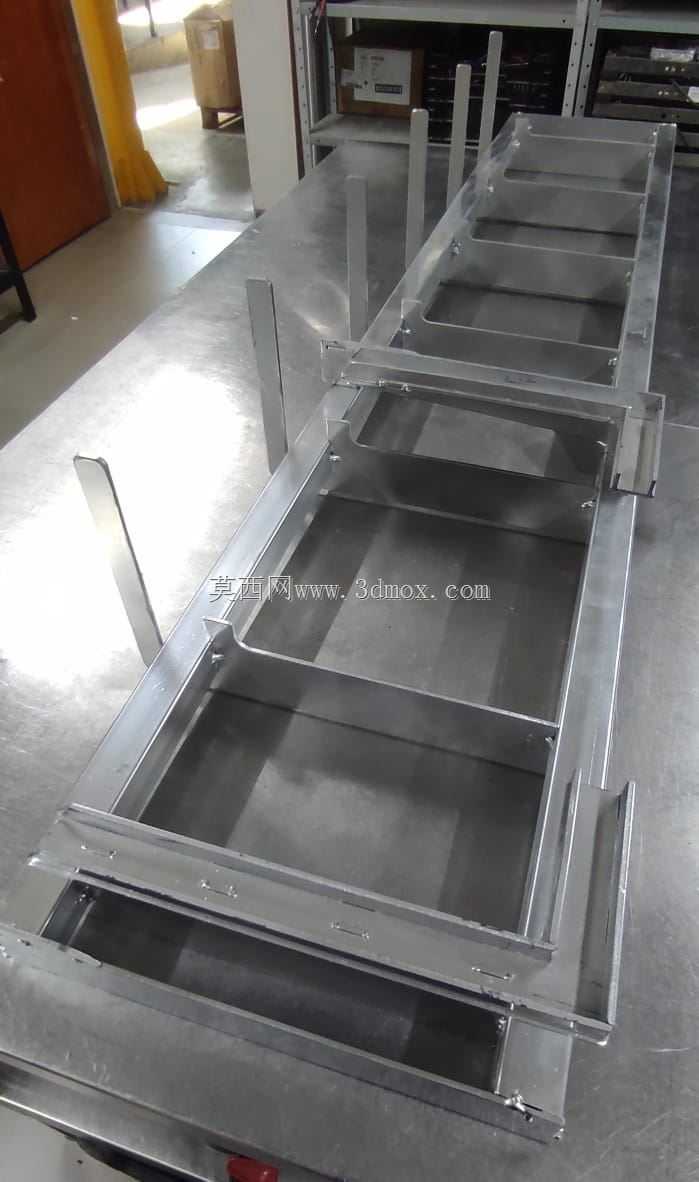

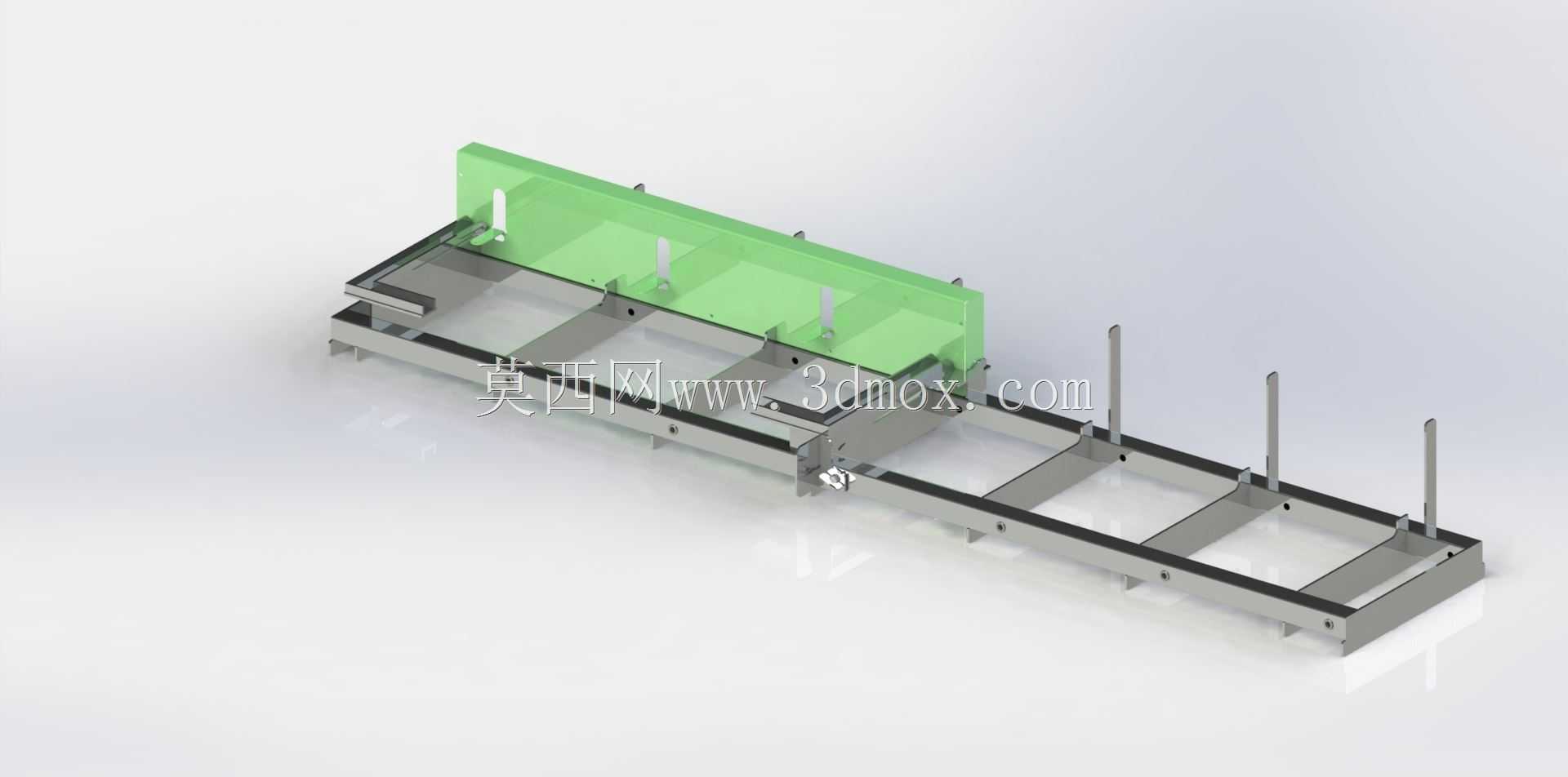

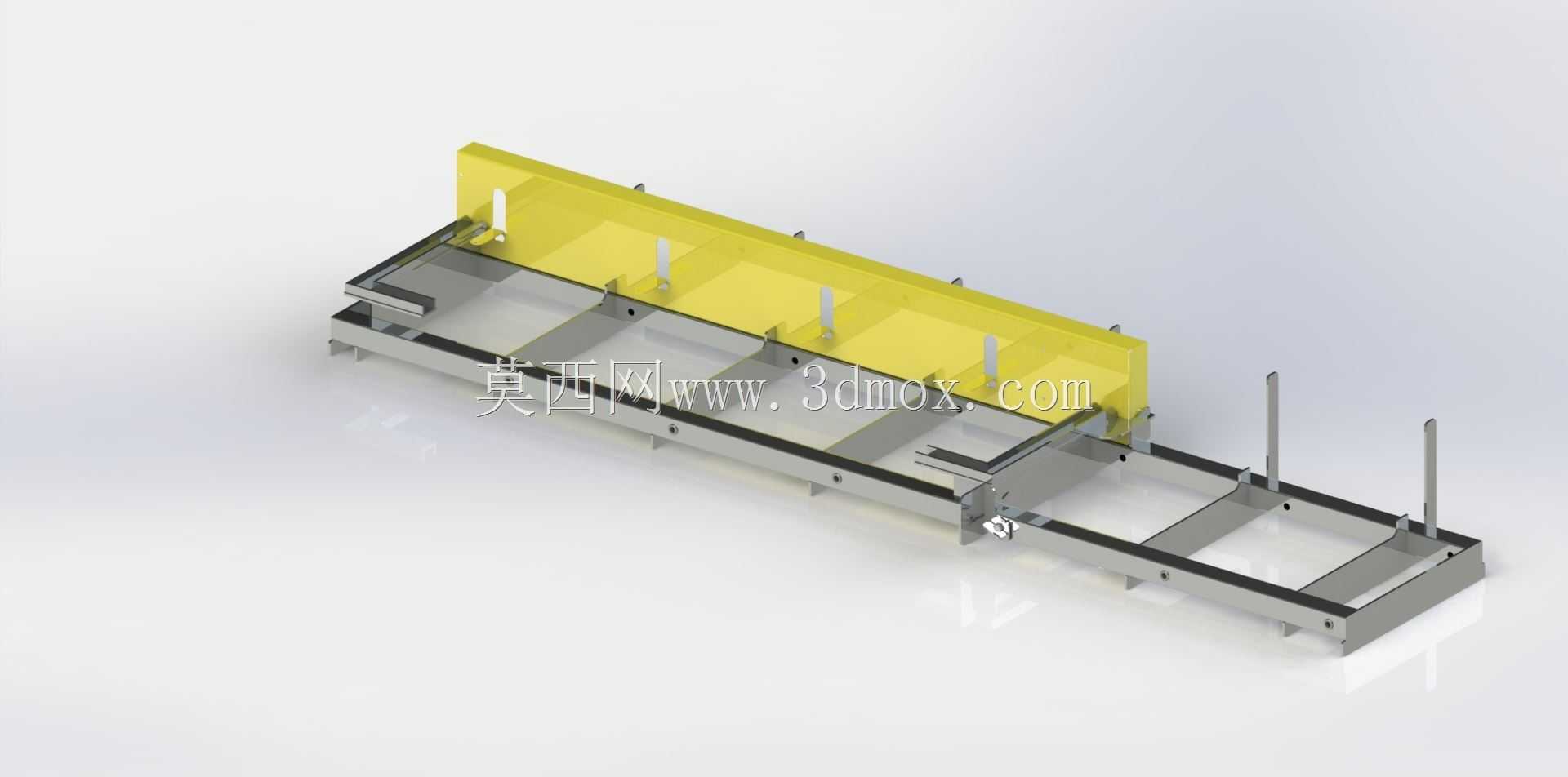

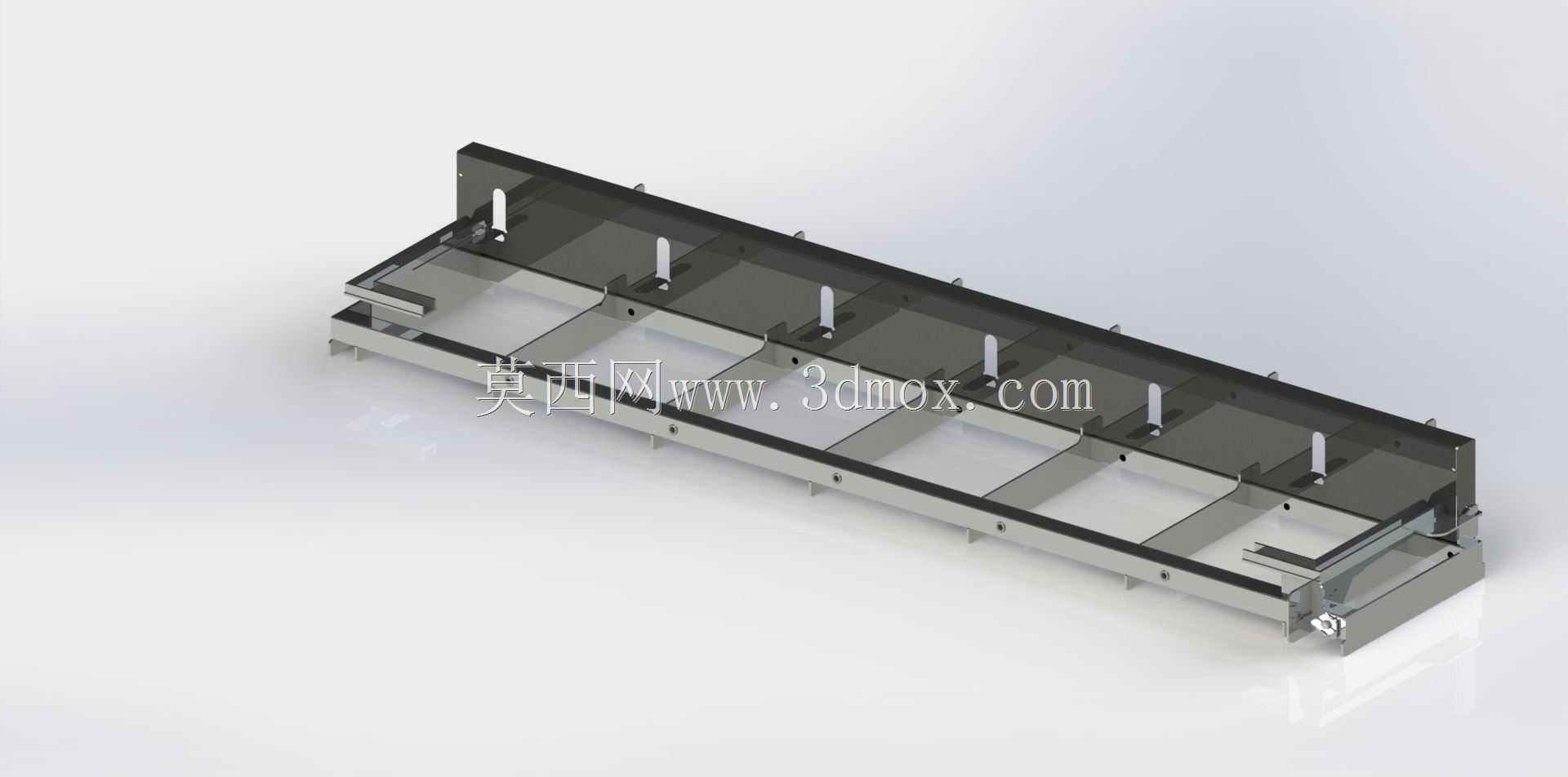

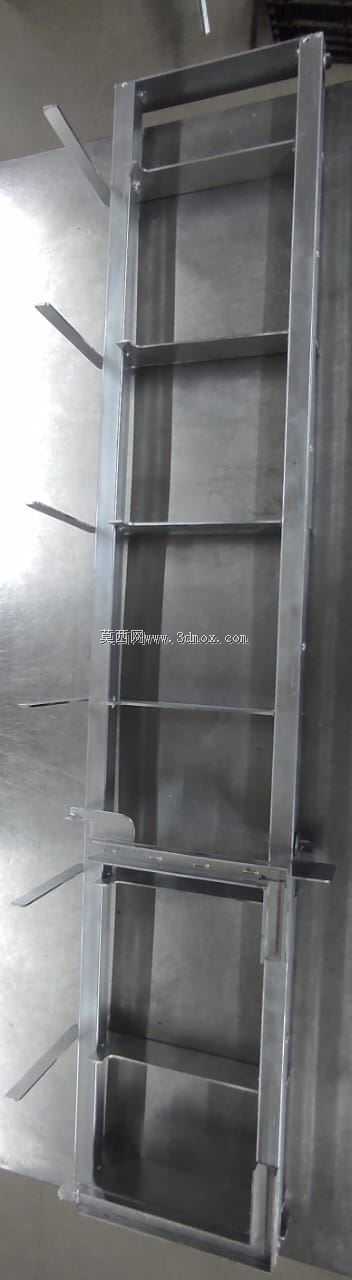

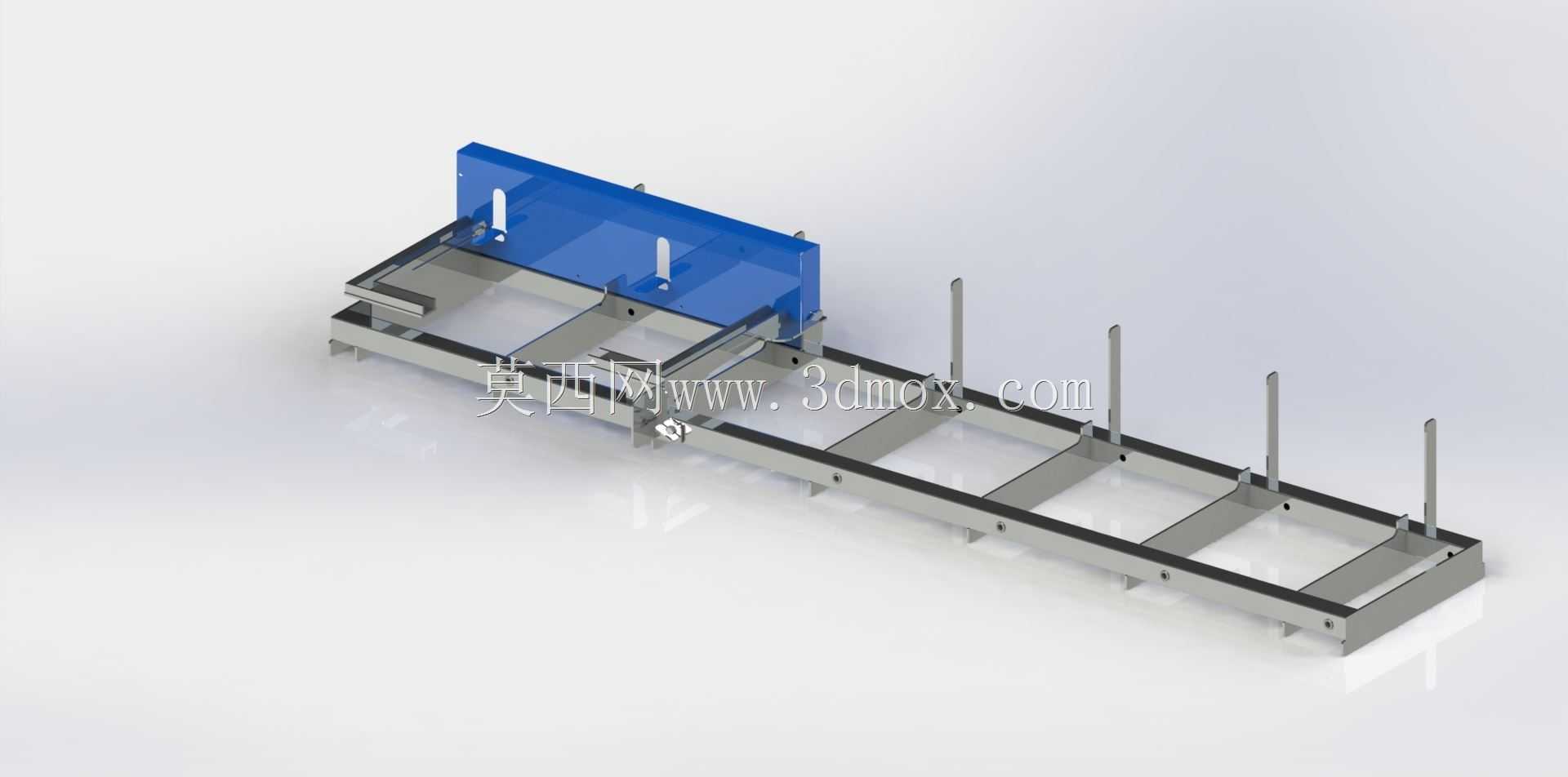

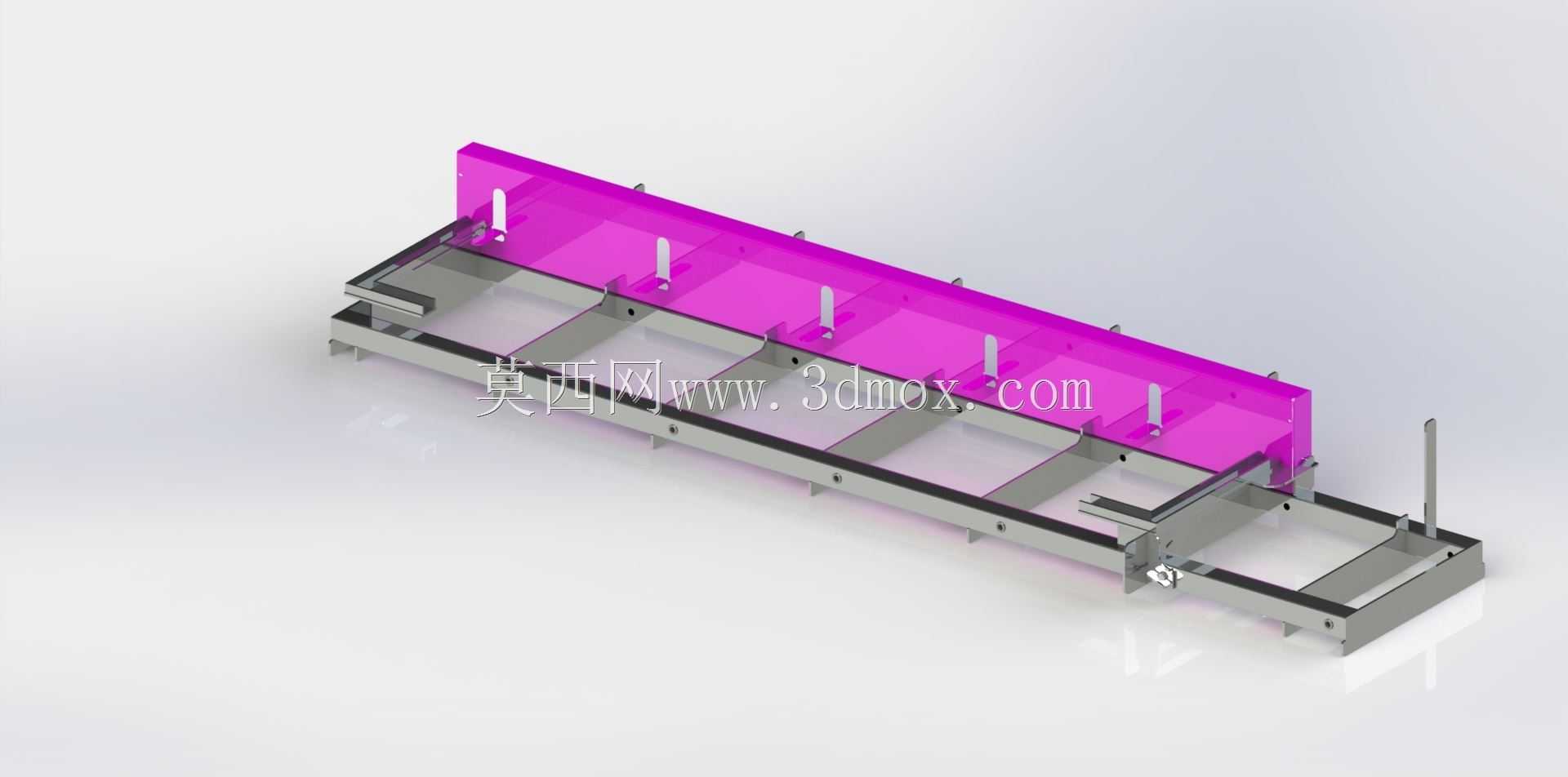

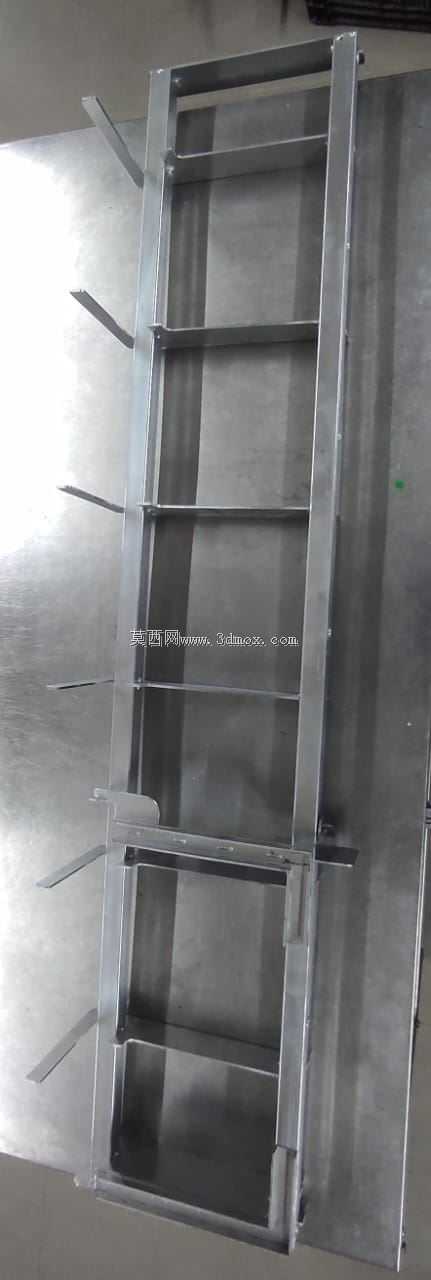

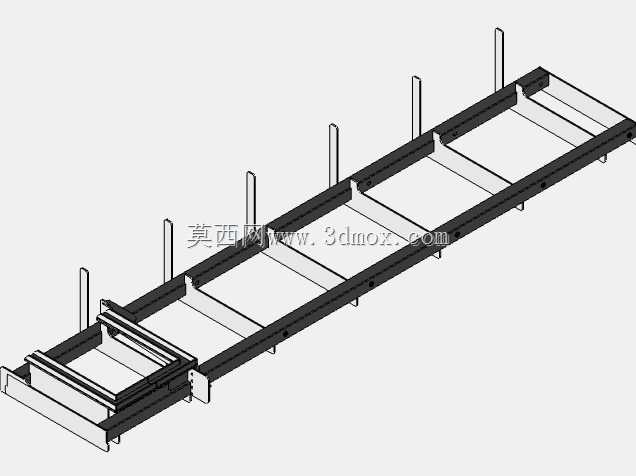

　　在钣金柜体、金属抽屉类零部件的批量焊接生产场景中，这类辅助定位装置的核心作用是解决多组件拼装时的尺寸偏移、焊接变形问题，替代传统人工划线对齐的低效作业模式。整套装置以长条形金属基座作为承载主体，基座上按照抽屉构件的排布规律设置多组立式定位柱，定位柱的排布间距严格匹配抽屉侧板、分隔筋板的安装孔位与外形边界，作业时只需将待焊接的抽屉金属板件依次卡入对应定位柱的限位区间，即可快速完成各组件的相对位置固定，无需反复测量调校。从结构设计逻辑来看，基座本体采用加厚钢板铣削加工成型，平面度公差控制在0.1mm/m范围内，保证所有板件放置后处于同一水平基准面，避免焊接后出现整体翘曲。

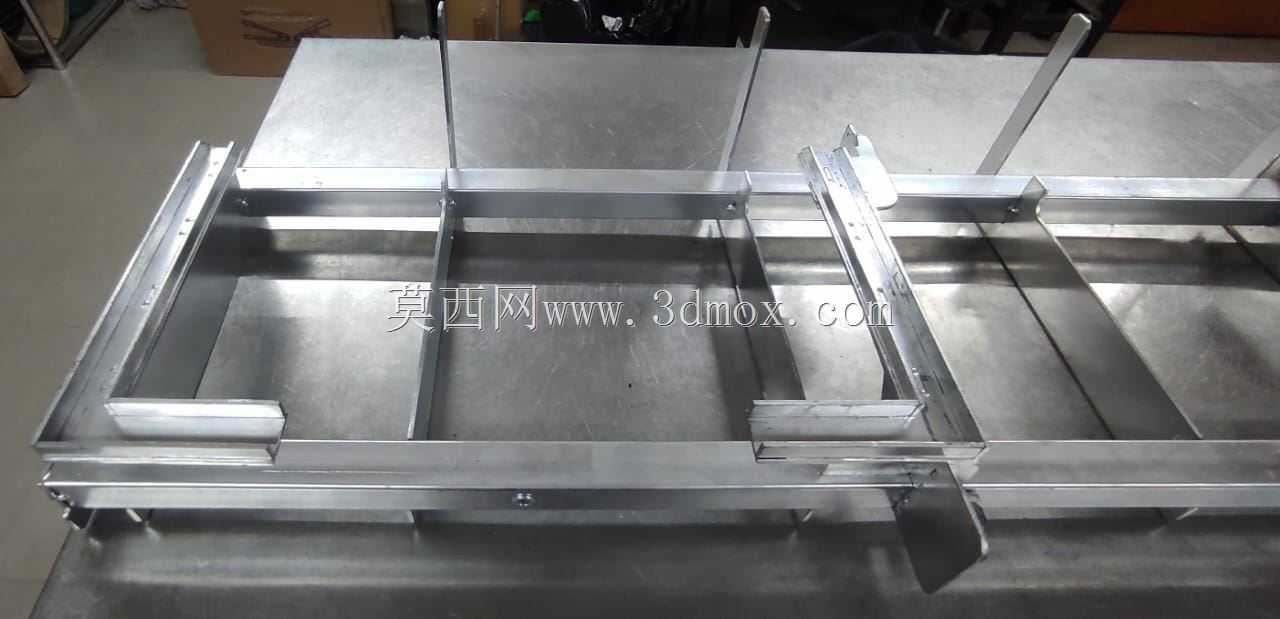

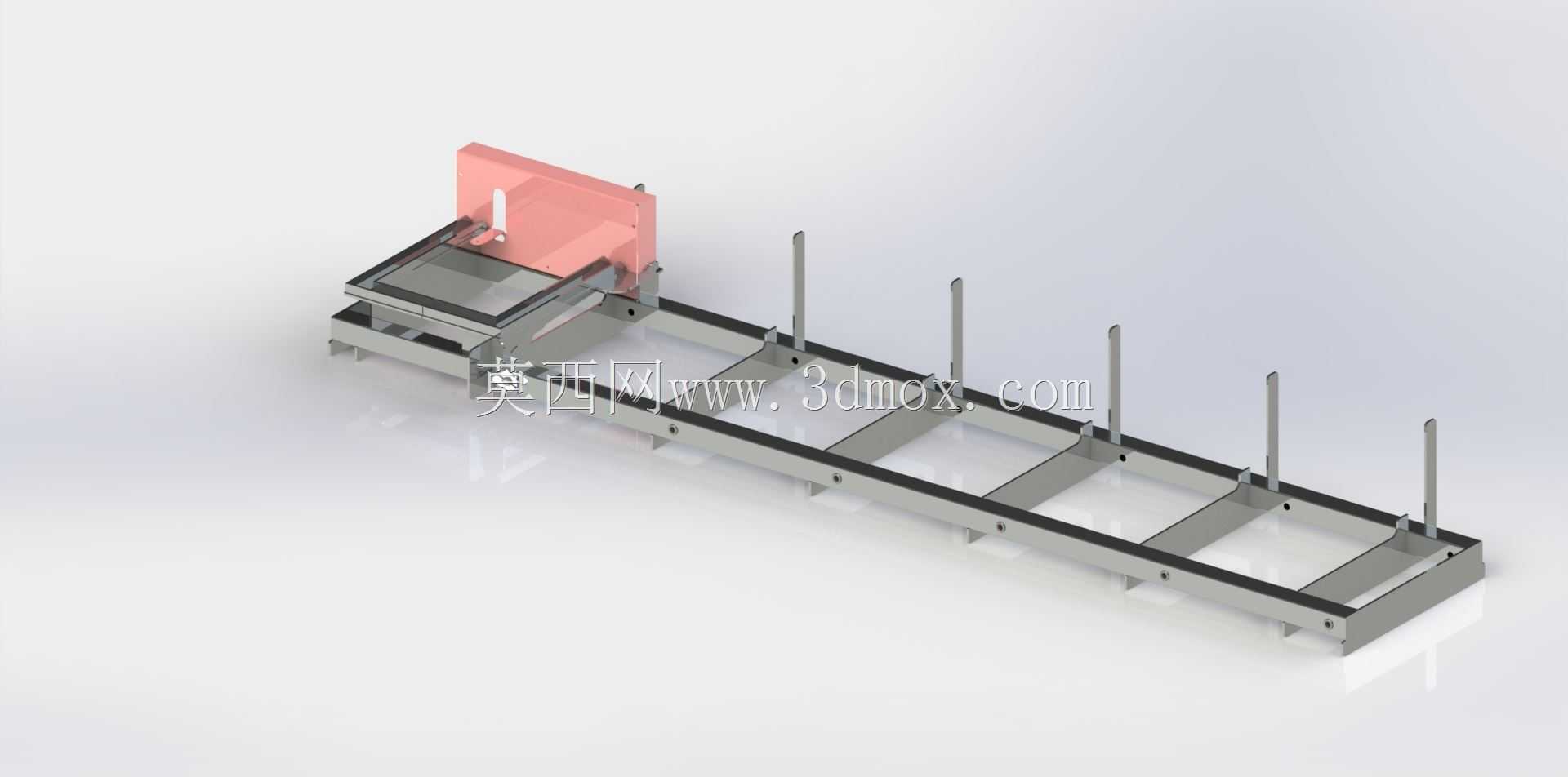

　　立式定位柱与基座采用可拆卸式螺纹连接，可根据不同规格抽屉的筋板间距更换对应位置的定位柱，或是调整定位柱的伸出高度，适配不同板厚、不同分格数量的抽屉焊接需求，无需重新制作整套工装，降低多品类小批量生产的工装投入成本。靠近工装前端的位置设置有抽屉面板定位卡槽，卡槽的深度与抽屉面板的折弯边尺寸匹配，能够限制面板在焊接过程中的前后、左右位移，保证面板与侧板拼接处的焊缝间隙均匀一致，避免出现错边、焊穿等常见焊接缺陷。工装基座的侧边预留有多个压紧件安装位，可根据实际焊接需求快速加装快速夹钳，对厚度较大、焊接热变形量高的板件施加预压紧力，抵消焊接过程中热胀冷缩带来的尺寸收缩变形。

　　从安装边界来看，整套工装的整体长度适配常规标准抽屉的最大长度规格，宽度方向不超出基座两侧的安装边，可直接固定在常规焊接工作台的T型槽上，无需额外改造工作台面，安装时只需通过螺栓穿过基座两端的固定孔锁紧即可，拆装转移十分便捷。在实际生产应用中，这类工装能够将单组抽屉的拼装定位时间从传统人工对齐的15分钟以上压缩至2分钟以内，焊接后的成品尺寸一致性能够控制在±0.3mm范围内，大幅降低后续打磨、校形的工作量，尤其适合五金柜体、办公金属家具、电气柜抽屉等产品的批量焊接作业。

　　设计过程中充分考虑了焊接作业的操作空间，相邻定位柱之间预留了足够的焊枪操作间隙，无论是采用二氧化碳气体保护焊还是氩弧焊作业，焊枪都能够顺畅到达所有焊缝位置，不会出现工装结构干涉焊枪走位的问题。基座表面做了发黑防锈处理，能够抵御焊接过程中飞溅的焊渣粘附，日常清理只需用钢丝刷扫去表面焊渣即可，长期使用也不会出现基准面锈蚀凹凸的问题。定位柱的顶端做了倒角导向处理，板件放置时能够顺着倒角滑入定位位置，减少板件与定位柱的刚性磕碰，避免板件表面出现磕碰划伤，影响后续表面喷涂处理的质量。针对抽屉焊接时容易出现的对角线尺寸超差问题，工装在设计时通过定位柱的位置公差约束，将对角线尺寸差控制在0.2mm以内，保证焊接完成的抽屉能够顺畅装入对应的柜体滑轨中，无需后期反复修配。整套工装没有复杂的传动或气动结构，纯机械定位的结构形式故障率极低，日常维护只需定期检查定位柱的磨损情况，更换磨损超差的定位柱即可持续保证定位精度，适合车间一线长期高强度的作业环境使用。
