适合入门练习的成型机工具夹持架结构

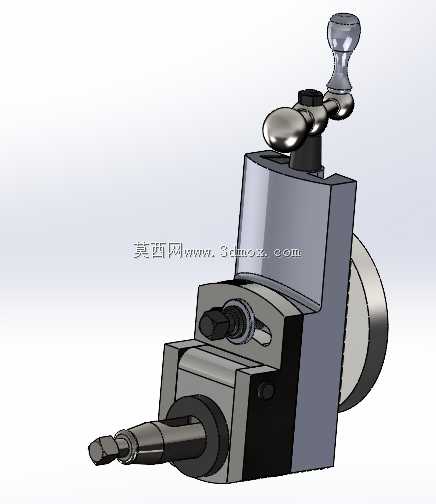

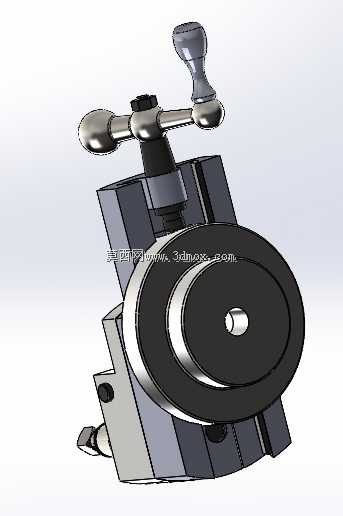

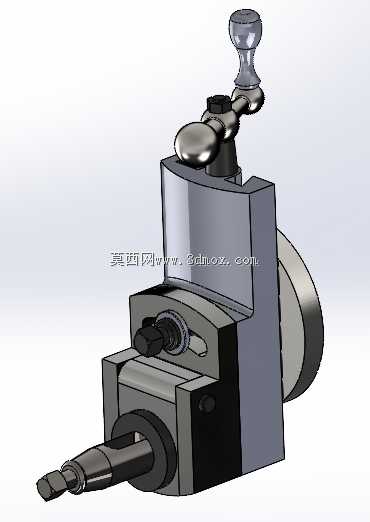

　　在小型五金冲压、塑胶件修边以及精密小零件二次成型的加工场景里，这类成型机工具架是机台操作侧最常用的配套工装，主要用来装夹成型作业用的冲头、修整刀具以及手动微调压头，直接安装在成型机工作台面靠近操作位的侧边，不需要额外改动原有设备的安装基面，适配多数桌面级小型成型机的安装孔位布局。从结构组成来看，整个工具架分为基座、回转调节座、夹持端以及操作手柄四个核心部分，基座采用方块式整体结构，底部预留了两个贯通的安装沉孔，安装时可以直接通过内六角螺栓固定在机台T型槽或者预制的安装平板上，基座的侧面做了定位止口，和回转调节座配合时能保证同轴度偏差控制在0.02mm以内，避免装夹刀具后出现偏摆。

　　回转调节座是整个工具架的核心功能部件，内部采用梯形螺纹副做进给调节，转动侧面的操作手柄就能带动夹持端做轴向的进给移动，进给行程控制在30mm范围内，足够满足小型成型作业里的微调需求，调节座的侧面设置了锁紧旋钮，调整到目标位置后拧紧旋钮就能完全锁死进给位置，避免加工过程中出现位移。夹持端采用弹簧夹头结构，适配直径6mm到12mm的各类直柄工具，装夹时只需要转动端部的锁紧螺母就能收紧夹头，夹紧力足够承受成型作业时的轴向冲击力，不会出现刀具打滑的问题。顶部的球形操作手柄做了圆弧过渡处理，表面没有尖锐棱角，操作人员手动调节时握持手感顺畅，长时间操作也不会出现硌手的问题。

　　设计这类入门级工具架的时候，首先考虑的是结构的易加工性，所有零件除了夹头和螺纹副之外，其余结构件都可以采用普通45号钢通过铣削、车削工序完成加工，不需要特殊的加工设备，非常适合刚接触机械结构设计的从业者做建模练习，也适合小型加工车间自行加工制作。从安装边界来看，整个工具架的总长度控制在180mm左右，宽度85mm，高度160mm，安装后不会占用过多的工作台操作空间，基座底部的安装孔距设置为60mm，和多数小型成型机的侧装孔位通用，不需要额外打孔适配。在实际使用过程中，这类工具架除了装夹成型刀具之外，也可以换装定位顶针，用来做小型零件成型时的辅助定位，拓展性较强。

　　结构上没有采用复杂的液压或者气动锁紧结构，全部采用手动机械调节，故障率极低，日常维护只需要定期给螺纹副添加少量润滑脂就能保证调节顺畅，不需要复杂的保养流程。建模过程中需要重点关注各个配合面的公差设置，比如回转座和基座的配合面采用H7/h6的间隙配合，既保证转动调节的顺畅度，又不会出现过大的配合间隙导致装夹精度下降，夹头的内锥面需要和锁紧螺母的锥面做贴合度检查，保证装夹刀具时的同轴度。整个结构没有多余的装饰性设计，所有外部轮廓都做了R2到R3的倒角处理，既避免加工后的锐边划伤操作人员，也能减少零件应力集中的问题，提升结构的使用寿命。对于刚接触三维建模的机械从业者来说，拆解这个结构的建模过程可以练习到拉伸、旋转、切除、螺纹建模、装配配合以及工程图生成的全流程操作，各个零件的结构特征清晰，没有复杂的曲面造型，能很好地帮助入门者建立机械结构设计的基础逻辑，理解工装夹具设计里的定位、装夹、调节三个核心要素的实现方式。在实际车间应用里，这类简易工具架的成本仅为专业快换工具架的五分之一左右，对于小批量加工、试制类的成型作业场景来说实用性极强，不需要投入过高的成本就能满足作业需求，更换不同规格的弹簧夹头就能适配不同直径的工具，不需要整体更换架体。
