直径102mm节距8mm直齿传动齿轮

　　这款直齿圆柱齿轮是机械传动系统中应用极为广泛的基础动力传递零件，在各类中小功率传动场景中承担着转速匹配、扭矩传递的核心作用，常见于轻工自动化生产线、小型输送设备、电动工具传动箱、低压配电设备操作机构等对传动精度要求适中、载荷平稳的工况中。从实际使用场景来看，这类中小模数直齿轮多用于平行轴之间的定传动比传动，相比斜齿轮不存在轴向分力，对支撑轴承的轴向载荷要求更低，安装调试时无需额外考虑轴向定位的预紧量调整，非常适合结构空间紧凑、维护频次较低的传动点位。

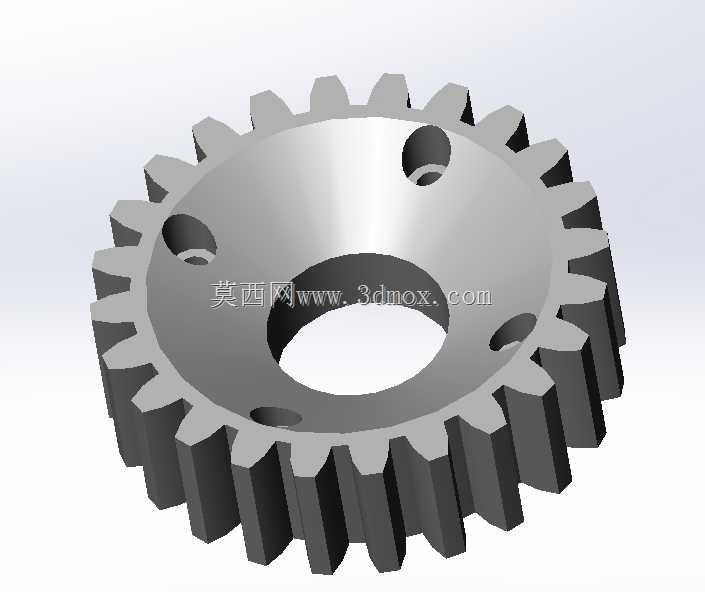

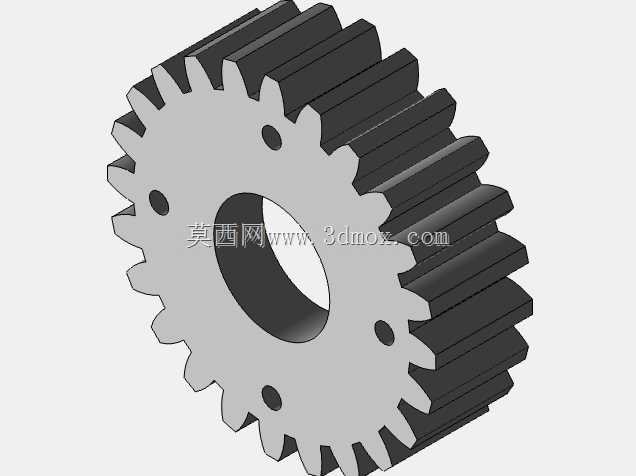

　　从结构设计逻辑来看，该齿轮采用直齿渐开线齿形设计，节距设定为8mm，对应齿距均匀分布，啮合过程中齿面接触为线接触，传动效率可达95%以上，在额定载荷下传动比稳定，不会出现打滑丢转的问题。齿轮整体外径控制在102mm，齿圈部分采用等厚齿宽设计，齿根处做了标准圆角过渡，避免应力集中导致的轮齿断裂，这一细节设计在频繁正反转的传动场景中尤为重要，能够有效降低交变载荷下的齿根疲劳失效概率。齿轮中心设置有同轴安装通孔，用于与传动轴配合传递扭矩，端面均匀分布四个安装沉孔，可通过螺栓与轴端法兰或者传动轮毂实现刚性连接，这种连接方式相比键连接能够传递更大的扭矩，同时拆装维护时无需额外的拉马工具，仅需拆卸固定螺栓即可完成齿轮更换，大幅降低现场运维的工作量。

　　在安装边界尺寸上，该齿轮的轴向厚度适配常规的深沟球轴承支撑间距，安装时需保证齿轮端面与传动轴轴线的垂直度，避免啮合时出现偏载导致齿面局部磨损加剧。齿顶圆与相邻传动部件的安全间隙需预留不小于2mm，防止运行过程中因热胀冷缩或者装配误差出现齿顶剐蹭。从啮合匹配角度来说，该齿轮可与同模数、同压力角的直齿轮或者齿条配合使用，中心距需按照两节圆相切的原则计算调整，啮合侧隙控制在0.1-0.2mm之间，既能够保证润滑脂顺利进入啮合面形成油膜，又不会因侧隙过大导致传动换向时出现冲击噪音。

　　在实际选型应用中，这类齿轮的材质多选用45号钢调质处理，齿面硬度可达到HB220-250，能够满足常规工况下的耐磨要求，若应用在高速重载或者频繁启停的场景中，也可更换为40Cr材质做齿面高频淬火处理，进一步提升齿面耐磨性能与接触疲劳强度。建模过程中严格遵循渐开线齿形的生成逻辑，齿廓曲线精度满足GB/T 10095规定的8级精度要求，能够直接用于工程出图、装配干涉校验以及运动仿真分析，无需二次修正齿形参数。端面安装孔的位置度公差控制在0.05mm以内，装配时能够保证与连接法兰的孔位完全对齐，不会出现螺栓强行穿入导致的装配应力。

　　从设备适配角度来说，这款齿轮可直接替换现有传动系统中同参数的失效齿轮，无需改动周边的支撑结构与连接部件，替换时仅需检查啮合齿面的接触斑点，保证接触面积沿齿高方向不小于40%、沿齿长方向不小于50%即可正常投入使用。在润滑维护方面，采用锂基脂润滑即可满足日常运行需求，注脂周期根据运行转速确定，转速低于1000rpm时每半年补充一次润滑脂，转速更高时适当缩短注脂周期，及时清理齿面附着的金属碎屑与粉尘，避免磨粒磨损加剧齿面损耗。
