带散热结构的组装二极管组件结构设计

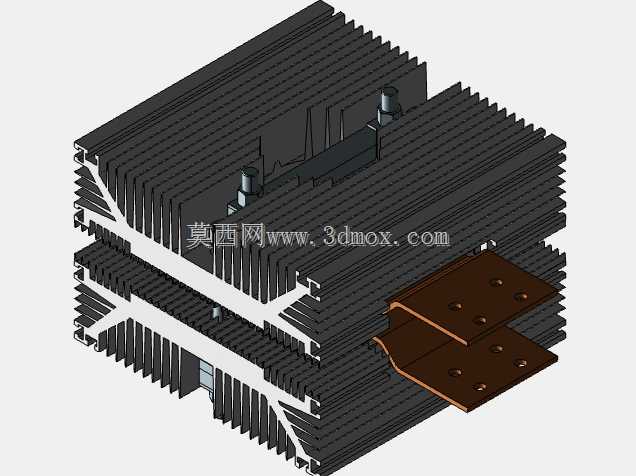

　　这套组装结构主要面向大功率电源变换场景下的整流回路设计，核心解决大电流工况下二极管器件的散热与可靠安装问题，常见于工业电源、变频设备、大功率整流柜、特种电源变压器配套的整流单元中，承担交流电到直流电转换过程中的电流通断与热量导出功能。从结构组成来看，整套组件包含上下两组平行布置的挤压铝型材散热齿组、压装在两组散热体之间的功率二极管芯片、以及引出用的叠层紫铜导电排，所有部件通过绝缘定位件与紧固件完成组合，不需要额外的焊接工序即可完成装配，适配批量生产的装配工艺要求。

　　设计过程中优先考虑了热阻路径的优化，二极管的发热面直接与铝散热体的安装基面贴合，中间预留导热界面材料的填充间隙，避免空气间隙造成的热阻升高；散热齿采用等间距平行直齿结构，齿高与齿厚比例经过热仿真校核，在自然对流工况下即可满足额定电流下的结温控制要求，若配套强制风冷风道，可进一步提升30%以上的载流能力。导电排采用紫铜板材折弯成型，表面做镀锡处理降低接触电阻，安装孔位按照通用母排连接尺寸设计，可直接与外部铜排完成螺栓连接，折弯角度避开散热齿的通风路径，不会阻挡散热风道的流通。

　　安装边界方面，整套组件的外形为规则长方体结构，底部预留两个定位凸台，可直接卡装在整流柜的安装梁上，侧面的固定孔位兼容常见的电源模块安装尺寸，不需要额外制作过渡安装板；导电排的伸出长度与孔位间距符合低压大电流设备的母排布线规范，相邻相的组件安装时可保持足够的电气安全间隙，避免爬电距离不足引发的绝缘问题。结构设计上充分考虑了器件的应力释放，二极管与散热体之间采用弹性压装结构，避免长期温度循环过程中热胀冷缩产生的应力损坏二极管芯片，绝缘定位件同时承担电气隔离与位置固定作用，将带电的导电排、二极管与接地的散热体之间保持足够的绝缘距离，满足低压电气设备的绝缘耐压要求。

　　散热齿的端部做了倒角处理，避免装配过程中划伤操作人员或线缆绝缘层，所有金属部件的边缘都做了去毛刺处理，符合电气设备的安全设计规范。在实际选型应用中，这套结构可根据实际载流需求调整散热齿的长度与导电排的截面积，不需要改动核心的安装接口，可快速适配不同功率等级的整流回路，相比传统的分立器件单独安装的结构，集成度更高，装配工序更少，热耦合效果更好，能有效降低整流单元的整体体积，提升设备的功率密度。日常维护过程中，仅需要松开侧面的紧固件即可更换内部的二极管器件，不需要拆卸整套散热结构与母排连接，大幅降低后期维护的工作量，导电排的接触面做了平整化处理，重复安装也能保证稳定的接触电阻，避免接头发热问题。
