紧凑型Micro PD电源转接电路板结构设计

项目分类:变压器 发布时间:2025-01-01 ID:875841
  • 紧凑型Micro PD电源转接电路板结构设计
  • 紧凑型Micro PD电源转接电路板结构设计

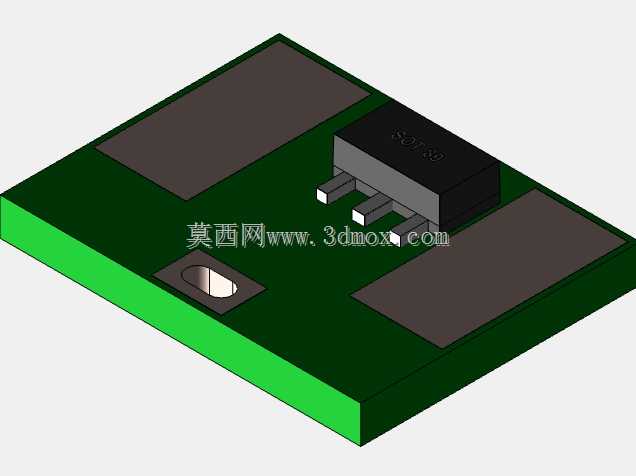

  这款紧凑型PD供电转接板的结构设计,核心瞄准小型移动机器人、桌面级智能硬件、微型DIY电控项目的配电痛点,解决狭小安装空间内多线路供电转接杂乱、接线可靠性不足的问题。在实际工程应用场景中,不少小型轮式机器人、桌面机械臂的电控舱内部空间往往被主控板、驱动模块、传感器占满,传统接线端子排占用空间大,飞线转接容易出现拉扯松脱、线路干扰的问题,这款转接板正是针对这类紧凑安装场景开发,将PD协议取电、多路分流输出的功能集成在极小的板面范围内,大幅压缩配电模块的安装占用空间。

  从功能特性来看,该板件集成PD输入接口与多路输出焊盘,支持从PD充电器、PD移动电源取电后分流给主控、舵机、传感器等不同负载,板面布线做了等长与抗干扰处理,大电流走线路径做了加宽处理,避免带载时出现线路压降过大、发热超标的问题。板件边缘预留了标准M2安装孔位,可直接通过铜柱固定在3D打印支架、铝型材框架或者设备壳体的安装柱上,不需要额外设计定制安装支架,降低整机结构的配套设计工作量。

  设计思路上,整个板件采用无突出接插件的扁平化布局,所有接口与焊盘均布置在板件平面范围内,没有向外突出的元件结构,安装时可以紧贴设备内壁或者相邻模块的侧面放置,最大化利用电控舱内的零散闲置空间。布线阶段特意将大电流动力线路与小电流信号线路做了分区排布,避免动力线路的电流波动干扰传感器的信号采集,同时在关键走线路径上预留了测试点,方便生产调试阶段快速检测通路状态,排查焊接故障。

  外形尺寸与安装边界方面,板件整体为矩形结构,长宽尺寸控制在极小范围内,厚度仅为常规PCB板厚加表贴元件的总高度,安装时仅需要预留与板面尺寸匹配的平面空间,周边不需要预留额外的操作空间,接线操作可以在板件固定前完成,固定后仅需要连接输入的PD线缆即可完成供电模块的装配。板件四角做了圆角处理,避免安装时尖锐边角划伤相邻的线材或者绝缘层,安装孔位做了沉铜处理,锁付铜柱时不会出现孔位铜皮脱落的问题,提升长期使用下的连接可靠性。

  在实际选型适配时,结构设计人员可以直接套用该板件的安装孔位尺寸,在整机电控舱的布局阶段提前预留安装位置,不需要重新绘制配电板的布线与结构,大幅缩短小型智能硬件的电控开发周期。板件的布线走向与焊盘位置经过实际带载验证,满负载运行时板面温升控制在合理范围内,不会出现局部过热影响相邻元件寿命的问题,适配绝大多数小型低压电控设备的配电需求,尤其适合对安装体积有严格限制的微型机器人、可穿戴智能设备、小型桌面自动化装置的配电场景使用。
