增广三棱柱约翰逊实体多面体几何结构

项目分类:通用机械零部件 发布时间:2025-01-01 ID:875848
  • 增广三棱柱约翰逊实体多面体几何结构
  • 增广三棱柱约翰逊实体多面体几何结构
  • 增广三棱柱约翰逊实体多面体几何结构
  • 增广三棱柱约翰逊实体多面体几何结构
  • 增广三棱柱约翰逊实体多面体几何结构
  • 增广三棱柱约翰逊实体多面体几何结构
  • 增广三棱柱约翰逊实体多面体几何结构

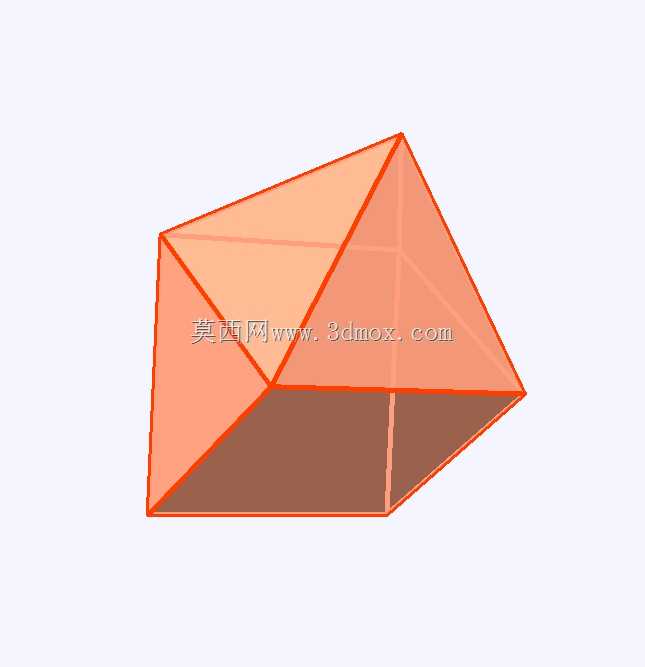

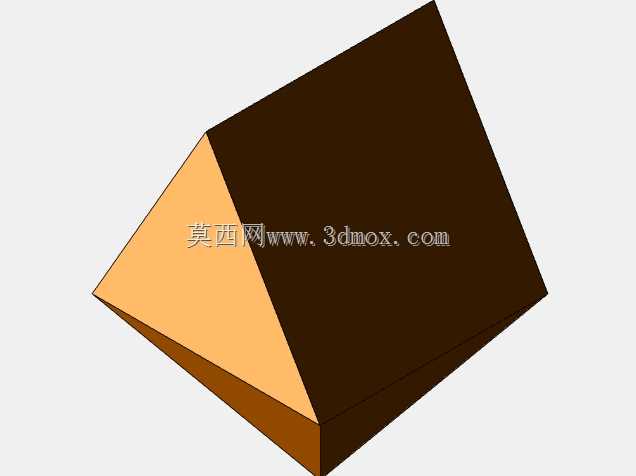

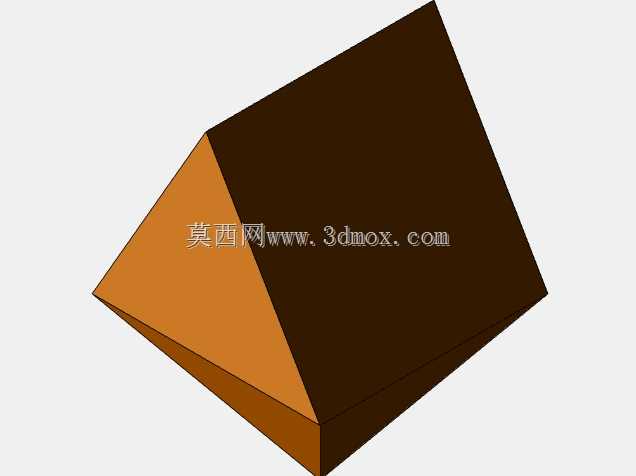

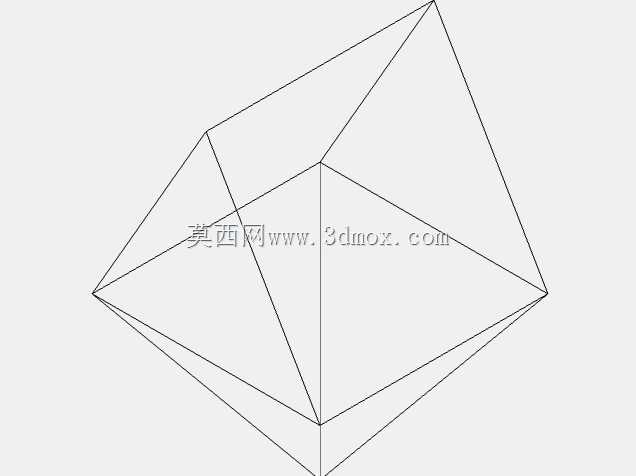

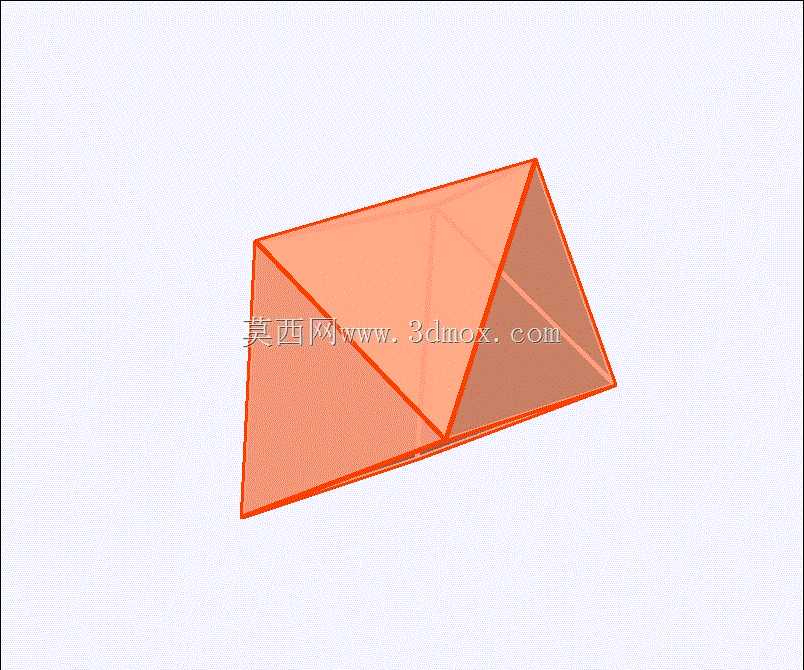

  在机械结构设计、几何构型验证以及教学演示场景中,这类特殊多面体结构常作为基础构型单元,用于空间结构拼接、力学性能验证以及几何原理展示。从结构本身来看,增广三棱柱属于约翰逊实体范畴,是在正三棱柱的基础上,于其中一个矩形侧面上拼接一个正三棱锥形成的闭合立体结构,所有棱边长度保持一致时可构成正多面体衍生构型,这类结构在空间拼接时具备较好的对称性,相邻面的夹角固定,可作为模块化空间结构的基础单元,用于搭建大跨度的空间支撑框架,或是作为流体管路中的导流结构,利用其规则的折面改变介质流向,减少流阻突变带来的能量损耗。

  设计这类结构时,首先要确定基础三棱柱的截面边长与柱体高度,当采用正三棱柱作为基底时,柱体高度与底面正三角形边长保持相等,才能保证后续拼接的三棱锥所有棱边与基底棱边长度一致,实现各面均为正多边形的约翰逊实体构型。建模过程中需要先绘制底面正三角形草图,拉伸生成等边长的三棱柱实体,随后在选定的侧面上定位三棱锥的顶点位置,顶点到侧面三个顶点的距离需要与底面边长保持一致,确保拼接的三棱锥为正三棱锥,拼接完成后需要对重合面进行布尔合并,消除内部冗余面,保证实体为单一闭合壳体,避免后续有限元分析或者3D打印时出现几何错误。

  从安装边界来看,这类多面体结构作为独立零件使用时,通常以三棱柱未拼接棱锥的两个三角形端面作为安装基准面,基准面上可根据实际装配需求开设定位孔或者连接螺孔,安装时需要保证基准面与安装面完全贴合,避免因面接触不充分导致结构受力不均。如果作为模块化拼接单元使用,其各个正多边形面都可作为拼接面,相邻单元通过面与面的贴合实现定位,此时需要保证每个面的平面度公差控制在合理范围内,棱边的倒角尺寸统一,避免拼接时出现干涉。

  在实际工程应用中,这类规则多面体结构除了作为空间结构单元外,还可用于光学反射装置的基体,利用其多个规则排布的平面安装反射镜片,实现特定角度的光线反射路径,相比不规则结构,这类对称多面体的反射角度计算更加简便,装配调试难度更低。此外在物料筛分设备中,这类结构也可作为筛分辊的表面凸起单元,利用其折面结构带动物料翻转,提高筛分效率,相比圆柱形凸起,多面体的棱边可以对结块物料起到一定的破碎作用,同时规则的结构便于加工制造,磨损后更换成本更低。

  结构受力方面,由于增广三棱柱的各个面均为平面结构,相比曲面结构在承受面载荷时应力分布更加均匀,当作为支撑结构使用时,力可以沿着棱边方向传递,减少局部应力集中的问题。设计时需要根据实际承载需求调整壁厚,如果是采用3D打印制造,壁厚需要满足最小打印工艺要求,避免打印时出现结构破损;如果是采用钣金拼接制造,需要在各个面的拼接处预留焊接余量,同时设计对应的定位折边,降低焊接装配的难度。对于需要进行轻量化设计的场景,可在非安装面上开设减重孔,减重孔的位置需要避开应力集中的棱边交汇区域,孔边缘做倒角处理,避免受力时出现裂纹扩展。

  在几何教学与工程制图训练中,这类结构也是典型的截交线、相贯线练习案例,通过对增广三棱柱的三视图绘制、轴测图生成,可以帮助设计人员建立空间几何思维,掌握复杂平面立体的投影规律,为后续更复杂的机械结构设计打下基础。在三维建模训练中,这类结构也是练习草图绘制、特征拉伸、布尔运算、几何约束的基础案例,通过调整棱边长度、拼接位置,可以衍生出多种不同的多面体构型,帮助建模人员熟悉三维软件的基础操作逻辑,理解参数化设计中尺寸关联的重要性。
