Genmitsu微型限位开关结构设计

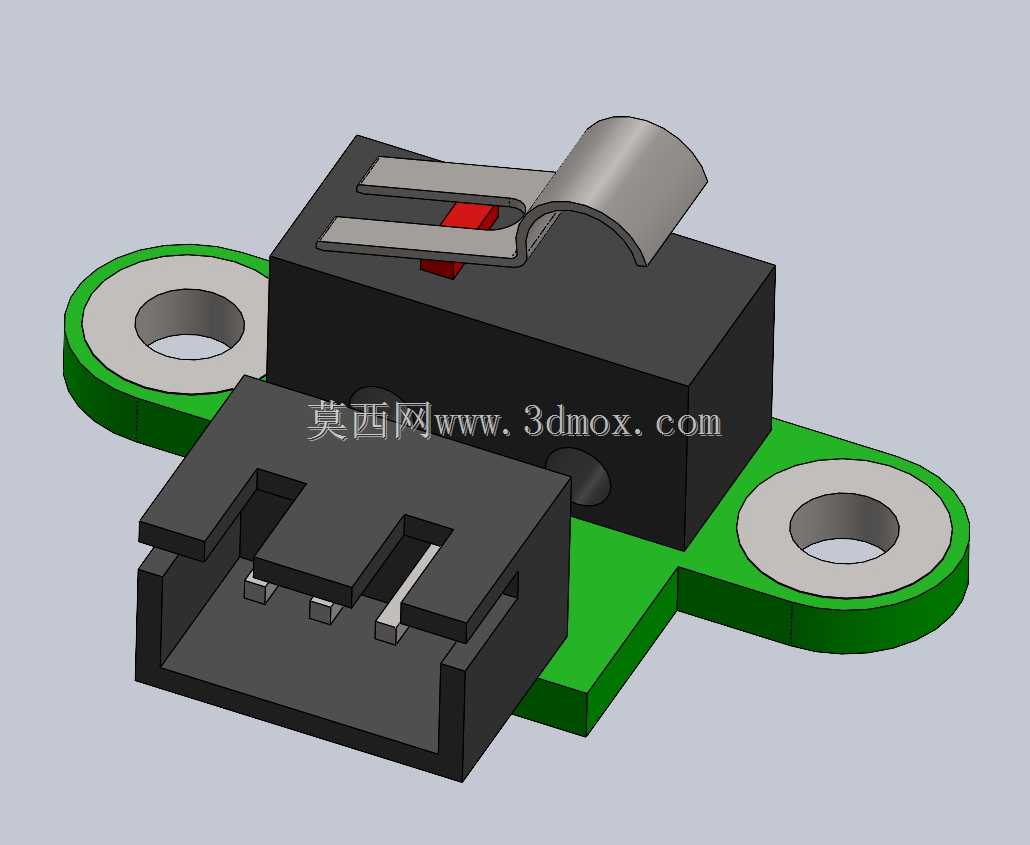

　　这款微型限位开关主要面向小型数控设备、桌面级雕刻机、3D打印机这类轻载自动化执行机构的位置检测场景，在实际设备运行中承担运动轴行程端点触发、原点复位信号反馈的核心作用，当设备运动部件触碰到开关拨杆时，内部触点完成通断切换，向控制系统传递到位电信号，避免运动轴超程运行造成机械结构碰撞损坏，也能为每次开机后的原点校准提供可靠的触发基准。从结构设计逻辑来看，这款开关采用分体式组合布局，主体触发单元与安装基座做了功能分区，绿色的安装基座延伸出两个带通孔的固定耳，两个安装孔的中心距、孔径尺寸都匹配小型自动化设备常用的铝型材安装槽位标准，安装时不需要额外做转接件加工，直接用对应规格的螺丝就能将开关固定在设备机架的预设位置，安装耳的厚度经过校核，在螺丝锁紧状态下不会出现基座变形，同时能保证开关主体与安装面保持固定的高度差，避免运动部件触发行程时剐蹭到安装基面。

　　开关的触发拨杆采用弧形弹片式设计，拨杆的翘起高度、触发行程都经过适配调校，触发压力控制在轻载设备适用的区间，既不会因为触发压力过大导致运动部件步进电机丢步，也不会因为压力过小在设备运行振动下出现误触发，拨片的金属材质具备足够的抗疲劳强度，能够承受数十万次的反复触发按压，长期运行不会出现塑性形变导致触发位置偏移。侧边的接插接口采用标准的针座布局，接口的插槽做了防呆设计，对应的线束接头插入时不需要额外辨别针脚定义，反向无法插入，能够避免接线错误导致的信号回路故障，接口的插接深度经过设计，插合后线束接头有足够的保持力，设备运行过程中的振动不会导致接头松脱，同时后期维护更换开关时，不需要重新焊接线束，直接拔插接头就能完成替换，大幅降低现场维护的时间成本。

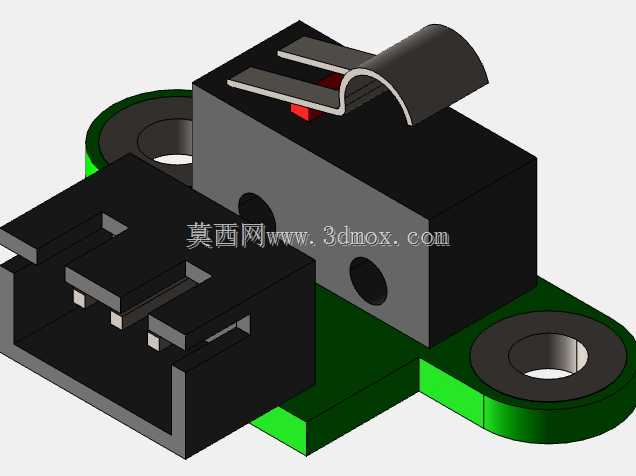

　　开关主体的黑色壳体采用绝缘工程塑料注塑成型，壳体的壁厚均匀，既能够为内部的触点组件提供足够的防护，隔绝加工场景下的切削粉尘、少量切削液飞溅对内部触点的影响，也能控制整体的重量，不会给小型设备的安装机架增加额外的负载。在实际选型适配时，需要注意这款开关的安装边界：两个固定耳的通孔中心连线为安装基准线，开关触发拨杆的最高点距离安装基面的垂直高度、接插接口距离侧边安装孔的水平距离都需要提前纳入设备结构的空间校核范围，避免安装后出现运动部件与开关本体、接线接头的运动干涉；同时拨杆的触发方向为垂直于安装基面的下压方向，安装时需要调整开关的固定角度，保证运动部件的触发块能够垂直压下拨杆的有效触发区域，不要侧向剐蹭拨杆，否则长期运行会导致拨杆变形偏移，影响触发精度。

　　这类微型限位开关相比传统的大型行程开关，体积压缩到了极小的尺寸，能够适配桌面级小型设备内部紧凑的安装空间，在有限的机架空间内完成多点位的位置检测布置，不会占用过多的设备内部走线与结构空间，同时触发响应速度快，触点的接触电阻稳定，能够适配主流的小型数控设备控制板的信号输入要求，不需要额外加装信号放大电路，直接接线就能完成信号传输。在建模还原这款开关的过程中，需要重点关注几个配合尺寸的精度：安装孔的位置度公差直接影响现场安装的互换性，如果孔位偏差超过0.1mm，就可能出现安装孔与机架螺纹孔不对中的情况，强行锁螺丝会导致基座受力开裂；拨杆的初始角度与下压行程的尺寸关系直接决定触发位置的准确性，建模时需要还原拨杆在自由状态、触发状态、极限下压状态的位置关系，为设备整体的运动行程仿真提供准确的模型依据；接插件的针脚位置与插槽尺寸也需要准确还原，方便后续做整机布线时的线束接头干涉检查，避免后期装配时出现接头与周边结构件的空间冲突。
