带侧装耳板法兰式空心连接轴结构

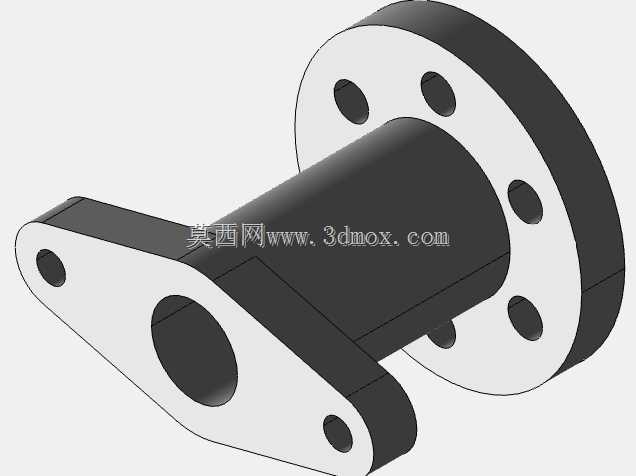

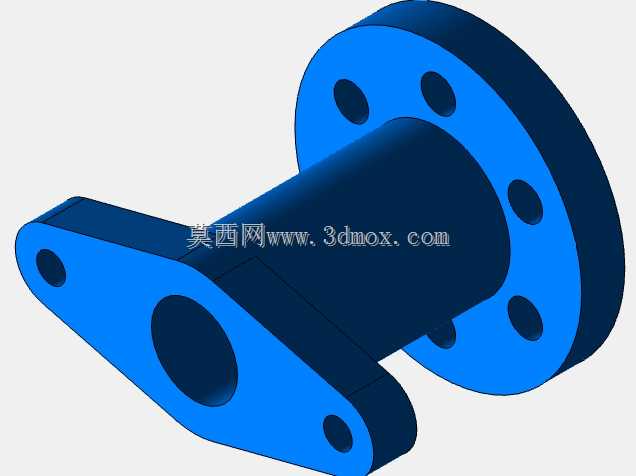

　　这类带侧装耳板的法兰式空心连接轴，常应用在流体管路转接、小型执行机构动力输出端的连接场景中，比如低压气动回路的管路对接工位、小型输送线的从动辊端连接部位，既可以通过端部法兰完成周向的固定对接，又能借助侧伸的耳板结构实现额外的限位或者辅助部件安装，不需要额外焊接转接支架，能减少装配环节的拼接误差。从结构设计逻辑来看，主体采用空心贯通的腔体设计，首先是为了满足流体介质穿过、或者轻质线材穿设的实际需求，其次相比同外径的实心轴结构，能降低40%左右的自身重量，降低对接端的负载应力，尤其是在频繁小幅振动的工位上，轻量化的轴体可以减少连接螺栓的疲劳载荷。

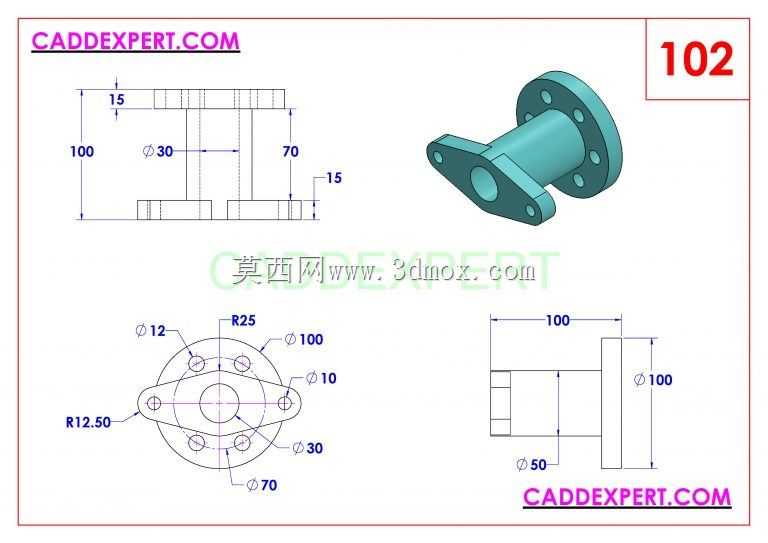

　　端部的圆形法兰盘上均匀分布了六个螺栓过孔，孔位的分度圆直径与法兰外径的比例控制在0.75左右，既保证螺栓锁紧时法兰盘有足够的压紧力覆盖密封面，又不会因为孔位过于靠近外缘导致法兰盘边缘应力集中。侧伸的耳板与轴主体采用一体化的结构设计，没有拼接焊缝，耳板上预留的两个安装孔与法兰端面的平行度公差控制在0.02mm以内，耳板的厚度比法兰盘厚度小3mm，主要是用来安装位置传感器触发片、或者小型管路固定卡扣，不需要在主法兰面上额外打孔破坏密封压紧面。在安装边界上，轴主体的圆柱段外径与法兰外径的比值为0.4，圆柱段的长度是法兰盘厚度的2.2倍，安装时圆柱段可以直接插入对接部件的定位孔内，完成径向的预定位，不需要额外设置导向销，装配时只需要将法兰盘的螺栓孔与对接端的螺纹孔对齐，穿入螺栓后按对角顺序锁紧即可，侧耳板的安装面与法兰端面的垂直距离经过精准核算，安装后耳板不会与对接端的壳体结构产生干涉，预留的2mm间隙可以容纳装配时的密封垫片厚度误差。

　　从结构强度设计角度，轴体内腔的直径是外圆柱段直径的0.6倍，腔体与外壁的过渡位置采用R2的圆角过渡，避免轴体承受径向载荷时在内壁位置产生应力集中，法兰盘与圆柱段的衔接位置设置了1.5mm的倒角过渡，既可以去除机加工产生的毛刺，又能在插入对接定位孔时起到导向作用，避免刮伤对接孔的内壁镀层。耳板与轴主体的衔接位置设置了三角形的加强筋结构，筋板的厚度与耳板厚度一致，当耳板上安装的辅助部件产生径向载荷时，筋板可以将载荷分散到轴主体的圆柱段上，避免耳板根部因为应力集中出现断裂问题。

　　实际应用中，这类结构的零件不需要做额外的表面硬化处理，常规的发黑或者镀锌处理就可以满足普通工业环境的防腐蚀需求，如果应用在有弱腐蚀介质的工位，可以更换为304不锈钢材质加工，结构尺寸不需要做调整，只需要根据材质的强度特性校核螺栓锁紧扭矩即可。在建模过程中，这类零件的特征逻辑非常清晰，首先绘制法兰盘的草图拉伸生成基体，再拉伸轴主体的圆柱段，之后绘制侧耳板的轮廓拉伸切除多余部分，最后处理安装孔、过渡圆角和倒角特征，所有孔位的位置都可以通过方程式关联到法兰盘的分度圆直径参数，后续如果需要适配不同规格的对接端，只需要修改法兰外径、轴径的核心参数，其余特征可以自动更新，不需要重新绘制草图，能大幅提高系列化零件的设计效率。需要注意的是，耳板上的安装孔中心到轴中心的距离需要根据实际安装的辅助部件尺寸做调整，建模时要保证孔位不会与轴的内腔产生贯通，避免破坏轴体的密封性能，如果需要在耳板位置安装受力较大的部件，还可以适当增加耳板的厚度，同时加大根部加强筋的尺寸，保证结构的刚性满足使用需求。
