NX环境下多型腔注塑模具结构设计方案

　　这套多型腔注塑模具主要面向中小型塑胶件的批量注塑生产场景，在消费电子配件、小型家电结构件、电源类塑胶外壳的量产环节中，这类多型腔结构的模具应用占比极高，相比单型腔模具，它能在单次注塑循环中完成多件产品的成型，大幅提升设备利用率、降低单件产品的成型能耗与人工分摊成本。从实际生产用途来看，这套模具适配卧式注塑机的安装标准，可直接匹配常规吨位的注塑设备完成装夹，不需要额外定制改机配件，适配工厂现有产线的快速换模需求。

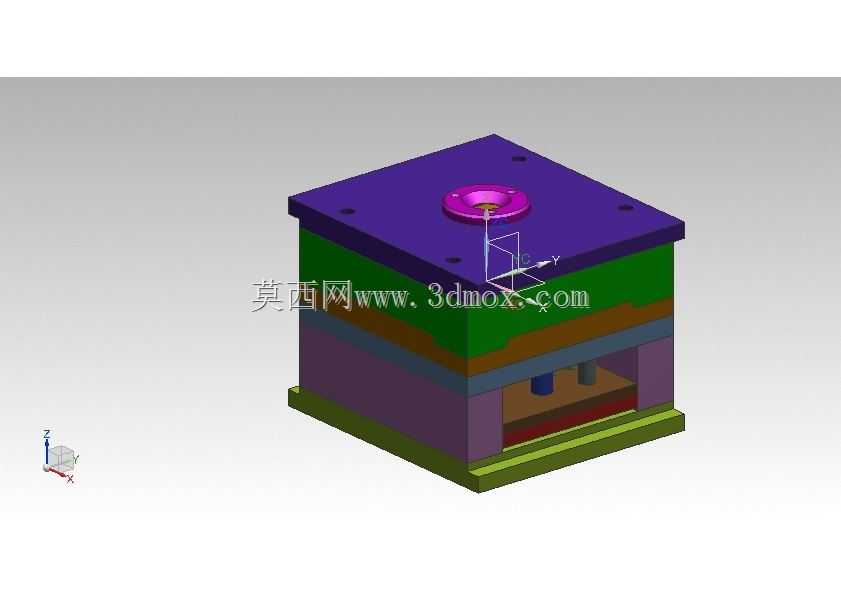

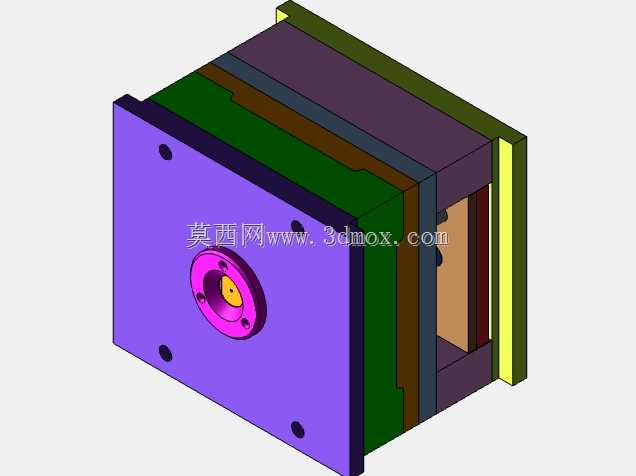

　　从功能特性上看，模具采用多层叠合的模架结构，从上到下依次包含定模固定板、流道板、型腔板、型芯板、顶出机构固定板、动模底座等核心功能层，各层板件之间通过导柱导套完成精准定位，合模时的定位精度可控制在0.02mm以内，避免出现型腔错位导致的产品披锋、尺寸超差问题。浇注系统采用中心进料的热流道对接结构，主流道设置在模具中心位置，可保证各型腔的进料压力、熔料填充速度保持一致，避免不同型腔成型出的产品出现收缩率差异、填充不足或者飞边问题，有效降低量产过程中的不良率。冷却回路采用分层环绕布置方式，在型腔板与型芯板内分别设置独立的循环水路，可保证成型过程中模温均匀分布在工艺要求区间内，缩短产品冷却定型时间，提升整体注塑循环效率。

　　设计思路上，这套多型腔模具优先考虑了量产过程中的维护便捷性，型腔与型芯部分采用镶拼式结构，当单个型腔出现磨损、碰伤等问题时，不需要更换整块模板，只需要拆卸对应位置的镶件即可完成维修，大幅降低模具维护成本与停机时间。顶出机构采用均匀分布的顶杆布局，顶杆位置避开产品的外观面与配合装配面，顶出过程中受力均匀，不会出现产品顶白、顶变形的问题。排气槽设置在各型腔的熔料末端位置，深度控制在0.02mm以内，既可以顺利排出型腔内的空气避免产品出现烧焦、气泡缺陷，又不会因为排气槽过深导致产品出现披锋。

　　从外形尺寸与安装边界来看，这套模具的整体长宽尺寸适配200吨级以内卧式注塑机的拉杆间距，安装时可直接通过模具压板固定在注塑机的动定模安装板上，定位圈尺寸采用行业通用的标准规格，可直接与注塑机的定位孔配合完成快速对中，不需要额外加工定位配件。模具的开模行程设计预留了足够的产品顶出空间，开模后动定模之间的距离可满足产品与浇注系统凝料的顺利取出，不会出现产品刮蹭型腔的问题。模具的总厚度符合对应吨位注塑机的最小模厚要求，不需要额外加装垫板即可完成装夹，适配多数中小规模注塑加工厂的设备参数范围，不需要针对设备做特殊改造即可快速投入生产使用。在实际建模过程中，各模板之间的避空位置、螺丝过孔、销钉定位孔都做了标准化的参数化设计，后续如果需要调整型腔数量或者更换产品型腔镶件，只需要修改对应位置的参数即可快速完成改型，缩短模具的设计改模周期。
