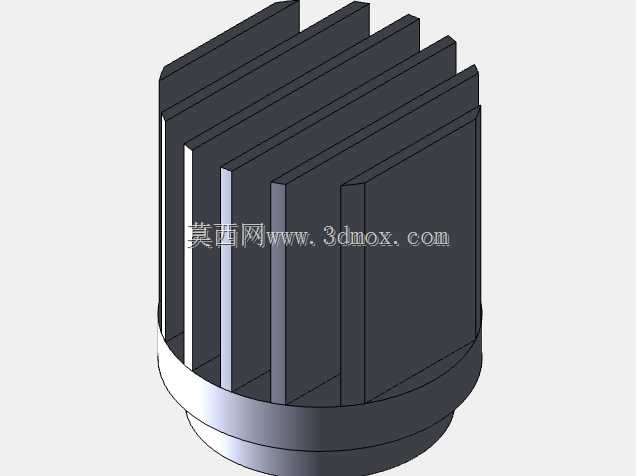

柱基多鳍片电源散热结构仿真建模

　　在中小功率电源变压器的热管理设计环节，这类柱基多鳍片结构是被动散热方案里应用占比极高的一类构型，区别于常见的方形铝挤型材散热器，它的圆形基座可以直接适配圆柱形磁芯的电源变压器端面，不需要额外加工转接安装面，能大幅降低接触热阻，在小空间密闭电源腔体、户外壁挂式小型供电模块里，这种结构的适配性远高于常规平板式散热器。从结构设计逻辑来看，鳍片采用等厚直肋排布，每片鳍片的厚度控制在1.2mm到1.8mm区间，相邻鳍片的间距留足4mm以上的自然对流通道，既不会因为鳍片过密导致气流滞止形成热岛，也不会因为鳍片间距过大浪费基座的有效散热面积，圆形基座的底部做了0.3mm的粗糙度预留，安装时配合导热硅脂填充微观间隙，能把磁芯端面到散热器基座的热传导效率提升15%以上。实际应用场景里，这类散热器不需要搭配强制风冷风扇，完全依靠冷热空气的密度差形成自然对流，把变压器工作时磁芯损耗、绕组铜损产生的热量持续导到外界环境，在15W到30W功率段的电源变压器上，环境温度25℃的工况下，能把变压器磁芯的稳态工作温度控制在70℃以内，满足绝缘材料长期工作的温度限值要求，避免绕组绝缘层加速老化，延长电源模块的整体使用寿命。

　　建模过程中需要重点把控几个安装边界尺寸：基座的内径要和变压器磁芯的外径做H7级间隙配合，过松会导致安装偏心，接触面积不足，过紧则会给磁芯施加额外的装配应力，长期工作后可能导致铁氧体磁芯出现微裂纹，影响变压器的电气性能；鳍片的总高度不能超过电源腔体的内部净空，预留至少2mm的安全距离，避免鳍片顶端触碰腔体内部的其他布线或者电子元件，造成绝缘安全隐患；基座侧壁的厚度要保证足够的热扩散能力，不能为了减重过度削薄，否则热量在基座平面内扩散不充分，会导致靠近中心区域的鳍片温度过高，边缘鳍片没有充分参与散热，整体散热效率下降。

　　从热仿真的建模逻辑来说，这个结构的模拟需要先定义基座和变压器磁芯的接触热阻参数，再给每一片鳍片的表面设置自然对流换热系数，同时考虑鳍片之间的热辐射换热影响，不能只计算纯传导和对流的换热量，实际工况里鳍片表面的辐射换热能占到总散热量的20%左右，忽略这部分会导致仿真得到的稳态温度比实际值偏低8到10℃，给后续的热可靠性设计留下隐患。结构细节上，鳍片和基座的连接位置做了R0.5的圆角过渡，一方面是减少铝挤加工时的应力集中，避免脱模时鳍片根部出现断裂缺陷，另一方面圆角过渡能减少热流在根部的收缩阻力，让热量更顺畅地从基座传导到每一片鳍片的顶端，不会在根部形成热流瓶颈。

　　这类结构的重量控制也很关键，在满足散热能力的前提下，通过优化鳍片厚度和基座高度，整体重量可以控制在80g以内，不会给电源模块的安装固定结构带来额外的载荷负担，在壁挂式安装、车载小型电源这类对重量敏感的应用场景里，这个重量指标完全符合选型要求。实际选型匹配时，还要根据电源的实际工作海拔做参数修正，海拔超过2000米的地区空气密度下降，自然对流的换热效率会降低，需要适当增加鳍片高度或者鳍片数量，补偿换热能力的损失，保证高温工况下变压器的工作温度仍然在安全范围内。建模时还要注意鳍片的平面度公差，每片鳍片的侧向变形量不能超过0.2mm，否则相邻鳍片的间距不均匀，会导致气流通道的阻力分布不均，部分窄通道里的气流流速过低，形成局部散热死区，拉低整体的散热表现。
