内丝弯头管道仪表转接接头

　　在民用给排水、暖通空调、化工流体输送以及小型实验台架的管路布置中，90°转向是最常见的走向变更需求。现场直管段受设备占位、墙体间距、检修通道限制，很难全程沿直线铺设，往往需要在泵出口、阀组前端、仪表取压口附近完成直角拐弯。这一内螺纹弯头正是为这类紧凑空间设计的管路连接件，两端均加工有标准管螺纹，可直接与外丝管道、阀门或仪表壳体旋合，无需额外焊接或法兰配对，拆装效率高，也便于后期维护时单独更换某一段管路。

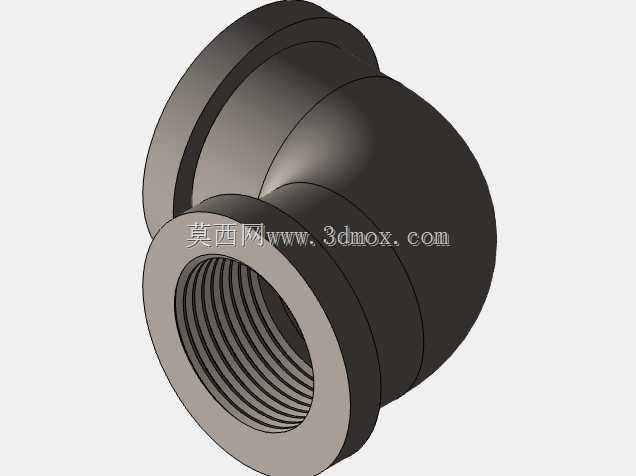

　　从结构上看，弯头主体采用一体成型的厚实壳体，转角处做了平滑的圆弧过渡，而非尖锐直角内腔。这种处理在流体经过时能够明显降低局部阻力，减少介质在拐弯处形成的涡流和压损，对于水、压缩空气、低压油液等常规介质都较为友好。外壁在两个接口端分别设置了加厚的六角及环形凸台，既给管钳、扳手提供了可靠的夹持受力面，也在螺纹根部形成加强段，避免旋紧力矩过大时端部开裂。模型中清晰还原了内孔的多道螺纹牙型，牙距、牙深按照常用管螺纹规范排布，保证与标准外螺纹件啮合时具备足够的接触圈数，密封和承载都有保障。

　　建模时优先保证的是接口的装配边界。两个内螺纹端口的轴线严格垂直，中心距、端口外径、螺纹长度以及端部倒角都按照实物比例还原，倒角既引导外螺纹件顺利旋入，也去除了锐边毛刺。弯头背部的圆弧外壁与端口法兰状凸缘之间留有连续过渡，壁厚在转角最薄处仍保持均匀，避免铸造或注塑成型时出现缩孔、冷隔。整体外形没有多余的装饰特征，所有曲面都服务于成型工艺和受力路径：外侧大圆角对应金属模锻或塑料注塑时的材料流动，内侧流线腔道对应流体动力学要求。

　　实际选型时，工程师需要先确认两端口径是否与现场管路匹配，再核对弯头的轴向占位——即从一个端口端面到另一端口轴线的距离，这一尺寸直接决定它能否塞进设备与墙面之间的狭窄间隙。由于采用螺纹连接，安装时只需在螺纹处缠绕生料带或涂抹密封胶，用扳手夹持端部六角旋紧即可，不需要动火作业，在楼宇改造、洁净车间等禁火场景尤其适用。配合压力表、温度传感器等仪表使用时，该弯头可作为取压或取温的转接件，让仪表朝向便于观察的方向，同时避免管路应力直接作用在仪表壳体上。

　　日常运行中，这类弯头承受的主要是内压和管道热胀冷缩带来的附加弯矩，加厚的转角本体能够分散应力集中，螺纹段的多牙啮合则防止松脱泄漏。维护拆卸时，两端夹持位独立，松开一侧即可分离相邻管段，不必整路拆解。对三维设计人员而言，该模型可直接嵌入管路总成，用于干涉检查、操作空间校核和装配工艺模拟；内腔的螺纹细节也支持出工程图时标注螺纹规格，方便采购与加工对接。整体结构简洁、功能明确，是管路系统中转向与转接环节的基础连接件。
